Нерухома щока варіатора 2T для Piaggio Typhoon 50

Нерухома щока варіатора 2T для Piaggio Typhoon 50

Деталь призначена для ведучого шківа варіаторної трансмісії скутера Piaggio Typhoon 50 із двотактним двигуном. Нерухома щока утворює одну з двох поверхонь, між якими працює варіаторний ремінь. Під час розгону ремінь переміщується конічними площинами шківа та змінює передатне відношення. Правильна форма щоки й справна зона контакту допомагають ременю рухатися без перекосу та повністю використовувати передбачений діапазон варіатора.

Призначення та особливості конструкції

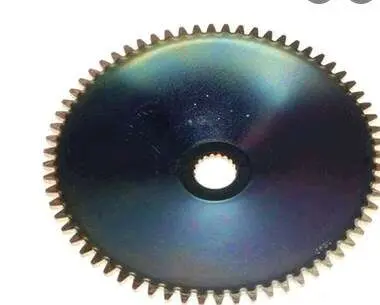

Щока виконана у формі круглого металевого диска з центральним шліцьовим отвором і зубчастим вінцем уздовж зовнішнього краю. Центральна частина забезпечує встановлення на вал, а конічна площина слугує опорною поверхнею для бічної сторони ременя. Зовнішні зубці взаємодіють із компонентами системи запуску, тому стан вінця так само суттєвий, як стан посадки та робочої площини.

Під час експлуатації поверхня, що контактує з ременем, поступово зношується. Глибокі кільцеві борозни, задири, відколи або деформація порушують геометрію ведучого шківа. Пошкоджені зубці та зношені шліци також є підставою для заміни. Тривала робота з такою деталлю може супроводжуватися нерівномірним зношенням ременя, стороннім шумом, ривками на початку руху або некоректною роботою запуску. Ці ознаки потребують перевірки всього варіатора, оскільки їхньою причиною може бути не лише нерухома щока.

Що перевірити перед вибором

• Модель і двигун: позиція заявлена для Piaggio Typhoon 50 у двотактному виконанні 2T.
• Центральна посадка: порівняйте форму шліцьового отвору та його розташування зі знятою деталлю.
• Геометрія диска: зіставте зовнішній діаметр, товщину, профіль і кут робочої площини.
• Зубчастий вінець: мають збігатися кількість, крок, розташування та форма зовнішніх зубців.
• Схема складання: перевірте взаємне положення щоки, ременя, вентилятора, шайб, приводу запуску та кріплення.

Назва моделі не замінює порівняння деталей. Piaggio Typhoon 50 випускався в різних поколіннях, а на вживаному скутері двигун або компоненти трансмісії могли замінювати раніше. Найнадійніше зняти стару щоку, очистити її та зіставити нову позицію одразу за всіма посадковими й геометричними ознаками. Центральний отвір має встановлюватися без перекосу та помітного люфту, а зовнішній вінець — відповідати спряженим компонентам.

Огляд варіатора під час заміни

Перед установленням рекомендовано оцінити стан ременя, рухомої щоки, втулки, роликів, напрямних і кріплення. На бічних поверхнях ременя не повинно бути вираженого нерівномірного зношення, а на обох половинах шківа — задирів і деформації. Якщо пошкодження виникли через неправильне складання, люфт або зношення сусідніх деталей, заміна однієї щоки не усуне причину несправності.

Посадкове місце та спряжені поверхні очищають від забруднень. Деталь установлюють у передбаченій послідовності без ударів і перекосу. Під час остаточного складання ремінь має залишатися вільним усередині шківа, щоб затягування кріплення не затиснуло його між половинами варіатора. Для фіксації застосовують відповідний знімач або тримач, а момент і порядок затягування обирають за сервісною документацією конкретної модифікації двигуна.

Перевірка після монтажу

Після складання контролюють правильність розташування шайб і вентилятора, вільне обертання шківа, відсутність заїдань та контакту з кришкою трансмісії. Перший запуск виконують зі встановленим захисним кожухом і стежать за відсутністю незвичного шуму. Правильно підібрана нерухома щока повертає ведучому шківу коректну робочу поверхню та забезпечує передбачене положення варіаторного ременя в усьому діапазоні його переміщення.
