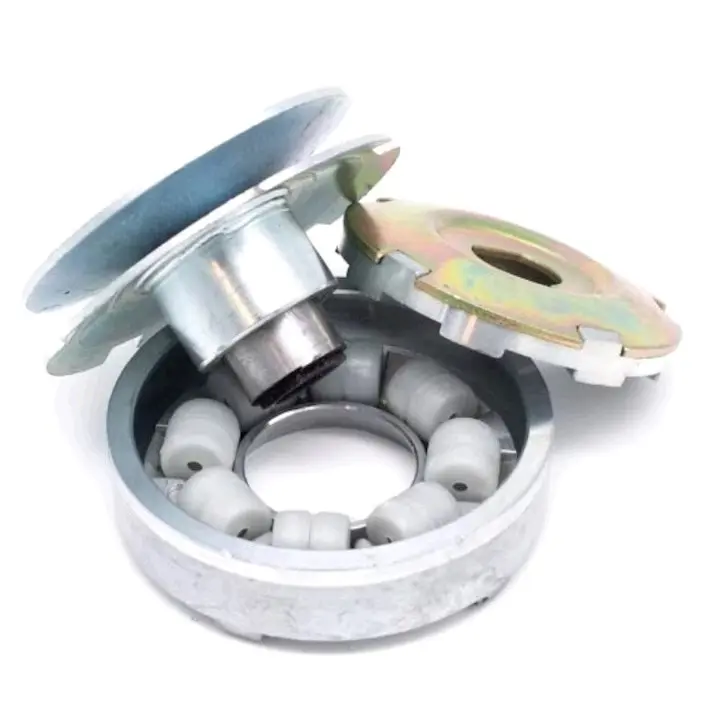

Передній варіатор у зборі для Piaggio Ciao

Передній варіатор у зборі для Piaggio Ciao

Передній роликовий варіатор призначений для ремонту трансмісії мопеда Piaggio Ciao у виконанні з варіаторним приводом. Він працює разом із приводним ременем і заднім шківом, автоматично змінюючи передавальне відношення зі зростанням обертів двигуна. Завдяки цьому мопед може починати рух із відповідного передавального відношення, а потім поступово переходити до режиму, розрахованого на вищу швидкість.

Усередині вузла розташовано вісім роликів. Під дією відцентрової сили вони переміщуються напрямними та впливають на рухому частину ведучого шківа. Половини шківа зближуються, ремінь виходить на більший робочий радіус, а передавальне відношення плавно змінюється. Стан роликів, напрямних і поверхонь, які контактують із ременем, безпосередньо впливає на рівномірність цього процесу.

Коли потрібна заміна

Перевірка переднього варіатора необхідна за наявності ривків під час розгону, нестабільної зміни швидкості, стороннього шуму з боку трансмісії або помітного погіршення реакції мопеда на збільшення обертів. Причиною можуть бути ролики з нерівномірним зношенням, пошкоджені напрямні, люфт, деформація деталей чи спрацьовані поверхні шківа. Варіатор у зборі підходить для ремонту, під час якого потрібно замінити не лише ролики, а й пов’язані з ними деталі передньої частини привода.

Що перевірити перед вибором

• Тип трансмісії. Деталь розрахована на Piaggio Ciao з варіаторним приводом. Версії Ciao зі звичайним нерухомим шківом мають іншу конструкцію та потребують іншого набору компонентів.
• Виконання старого вузла. Зіставте форму рухомої та нерухомої частин шківа, посадку на вал, розташування шайб і спосіб фіксації. Назви моделі без перевірки фактичної трансмісії недостатньо, оскільки Ciao випускався в різних версіях.
• Роликова система. У цьому варіаторі використовується вісім роликів. Під час порівняння зі знятою деталлю враховуйте їхню кількість, розмір і масу: ці параметри визначають правильність роботи напрямних і характер зміни передавального відношення.
• Суміжні компоненти. Огляньте ремінь і задню частину варіаторного привода. Сильно зношений, пошкоджений або невідповідний ремінь не дасть справному передньому варіатору працювати в передбаченому діапазоні.
• Монтажне положення. До розбирання зафіксуйте порядок установлення шайб, тарілок і кріплення. Під час складання всі деталі мають зайняти штатне положення без перекосу та осьового заїдання.

Рекомендації зі встановлення

Перед монтажем очистьте посадкову зону та перевірте вал, різьбу, кріпильну шайбу й гайку. На доріжках роликів не повинно залишатися абразивного бруду або частинок зношення. Ролики розміщують у напрямних однаковою стороною та контролюють їхнє вільне переміщення до закриття вузла. Мастильні матеріали застосовують лише там і в тій кількості, які передбачені сервісною документацією конкретної версії трансмісії: надлишок засобу може потрапити на робочі поверхні шківа або ремінь.

Після складання шків має обертатися без помітного биття, а ремінь — розташовуватися між його половинами без перекосу. Кріплення затягують із моментом, установленим виробником мопеда, використовуючи передбачені стопорні деталі. Після першого запуску варто перевірити роботу привода на малих обертах, переконатися у відсутності стороннього звуку й лише потім переходити до перевірки розгону під навантаженням.

Цей передній варіатор обирають для відновлення штатної роликової трансмісії Piaggio Ciao. Точна перевірка версії привода та зіставлення зі знятим вузлом допомагають уникнути помилки між варіаторним виконанням і модифікацією з нерухомим шківом.
