Генератор 2JF200 14 В 350 Вт правий для KM385BT

Генератор 2JF200 14 В 350 Вт правий для двигуна KM385BT

Генератор призначений для системи електрообладнання тракторної техніки з дизельним двигуном KM385BT. Під час роботи двигуна він приводиться пасом через шків, забезпечує живлення штатних споживачів і працює разом з акумулятором та відповідним регулятором напруги. Номінальні параметри виконання 2JF200 — 14 В і 350 Вт.

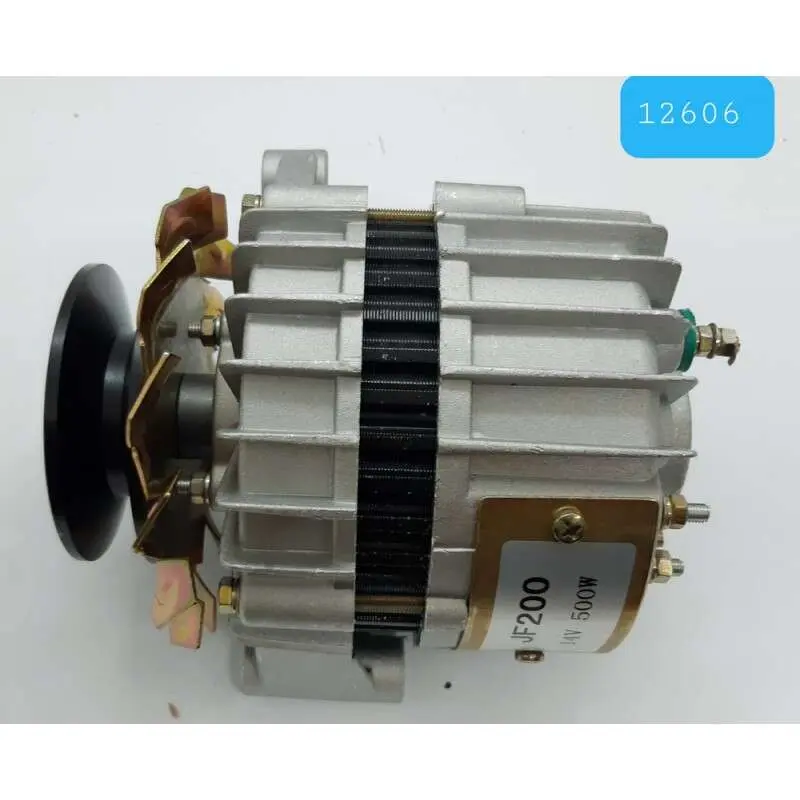

Праве виконання визначає розташування генератора відносно привода та точок кріплення. Цю ознаку потрібно враховувати під час заміни: генератор з іншою орієнтацією може відрізнятися положенням шківа, кріпильних вушок і виводів. Корпус має розвинені поздовжні ребра, приводний шків і зовнішні контактні виводи. Відкрите компонування полегшує доступ до кріплення та проводів під час обслуговування, проте потребує правильного монтажу й регулярного очищення від пилу та мастильних забруднень.

Призначення та робота

Після запуску двигуна обертання передається на шків генератора приводним пасом. Вироблена енергія використовується електрообладнанням машини та підтримує заряд акумулятора під час експлуатації. Генератор має працювати паралельно з акумулятором, а параметри регулятора повинні відповідати встановленій системі. Для KM385BT передбачене з’єднання з від’ємним заземленням: полярність акумулятора й генератора має збігатися.

Справність генератора особливо важлива під час тривалої роботи трактора з освітленням, контрольними приладами та іншими штатними споживачами. Підставою для перевірки є нестабільна напруга, недостатнє заряджання акумулятора, сторонній шум, нагрівання з’єднань або сліди прослизання паса. Шум може виникати через неправильне встановлення, пошкодження підшипника чи торкання обертових частин, тому перед заміною варто перевірити не лише генератор, а й стан привода, проводів і регулятора.

Що звірити перед вибором

• Двигун: модель KM385BT.
• Виконання: праве розташування генератора.
• Модель генератора: 2JF200.
• Номінальні параметри: 14 В, 350 Вт.
• Механічне з’єднання: положення та виліт шківа, профіль паса, кріпильні точки й відстані між ними.
• Підключення: кількість, призначення і розташування виводів, схема з регулятором та від’ємне заземлення.

Перед замовленням слід зіставити новий генератор зі знятою деталлю за напрямком установлення, загальною геометрією корпусу, розміщенням вушок, віссю шківа та контактами. Самого збігу потужності недостатньо: за однакових електричних параметрів виконання можуть відрізнятися кріпленням та орієнтацією відносно двигуна.

Рекомендації щодо встановлення

Під час монтажу центр шківа генератора виставляють в одній площині з центром ведучого шківа. Перекіс прискорює зношування паса та створює зайве навантаження на підшипники. Натяг не повинен бути надмірним або недостатнім: перетягнутий пас навантажує опори, а слабкий прослизає та погіршує роботу генератора. Кріплення затягують після вирівнювання привода, проводи приєднують щільно та захищають від випадкового контакту з рухомими й нагрітими деталями.

Після встановлення перевіряють надійність з’єднань і вимірюють роботу генератора мультиметром. Не можна перевіряти його замиканням виводу на масу: такий спосіб здатний пошкодити генератор і регулятор. Чистий корпус, справний пас, правильна полярність і надійні контакти допомагають генератору стабільно виконувати своє завдання у складі електрообладнання трактора.
