Шпилька кріплення повітряного фільтра двигуна 177F

Шпилька кріплення повітряного фільтра двигуна 177F

Деталь призначена для встановлення та фіксації корпуса повітряного фільтра на двигуні серії 177F. Вона з’єднує частини кріплення, утримує корпус у передбаченому положенні та дає змогу правильно зібрати впускний вузол після обслуговування або ремонту. Шпилька потрібна у разі пошкодження різьби, згинання, обламування чи втрати штатного кріплення. Це не фільтрувальна вставка і не корпус фільтра, а окрема кріпильна деталь.

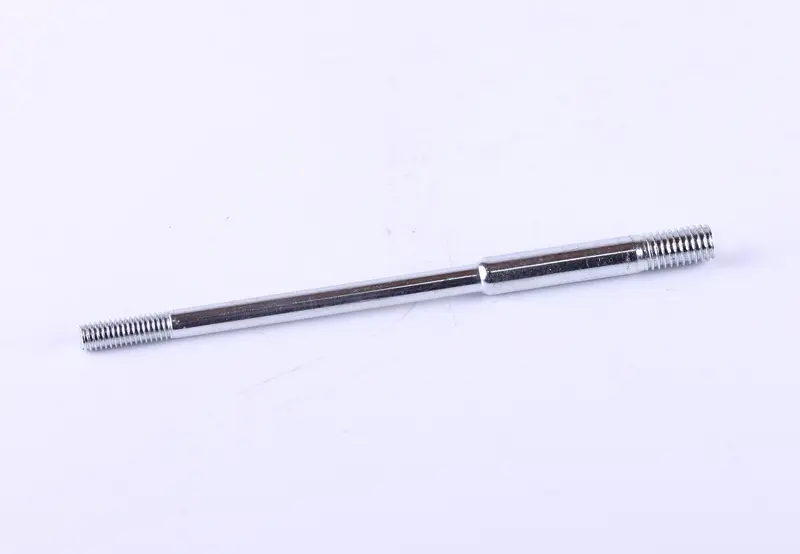

Конструкція має вигляд подовженого стрижня з різьбовими ділянками на обох кінцях. Для цієї шпильки заявлено загальну довжину 128 мм і різьби M6/M8. Різні діаметри різьби відповідають двом сторонам з’єднання, тому довільно розвертати деталь під час монтажу не можна. Один кінець встановлюється в посадкове місце двигуна, інший використовується для фіксації корпуса повітряного фільтра. Правильне положення кріплення допомагає корпусу зберігати штатну посадку та не зміщуватися через вібрації двигуна.

Що перевірити перед вибором

Позначення 177F є головним орієнтиром сумісності, проте самої серії двигуна недостатньо для безпомилкового добору. На техніці могли застосовуватися різні виконання повітряного фільтра, а сам вузол міг бути раніше замінений або перероблений. Перед замовленням порівняйте стару шпильку й посадкові місця за кількома ознаками:

• Довжина: номінальна загальна довжина деталі становить 128 мм. Надто коротке кріплення не дасть нормально встановити корпус, а надмірно довге може заважати затягуванню та правильній посадці деталей.
• Різьба: передбачене поєднання M6/M8. Потрібно визначити, який кінець входить у двигун, а який належить до кріплення корпуса фільтра.
• Розташування різьбових ділянок: порівняйте їхню довжину, напрямок встановлення та глибину посадкових отворів зі знятою деталлю.
• Виконання корпуса: перевірте форму повітряного фільтра, розташування його кріпильного отвору та відстань від посадкової поверхні двигуна.
• Стан відповідної різьби: нове кріплення не усуне пошкодження різьбового отвору в корпусній деталі. Таке посадкове місце потрібно відновити до складання.

Встановлення та обслуговування

Перед монтажем приберіть залишки забруднень із різьби та посадкових поверхонь. Спочатку наживіть шпильку рукою, щоб вона входила без перекосу й заїдання. Якщо різьба відразу рухається туго, припиніть затягування та ще раз перевірте діаметр, напрямок деталі й стан отвору. Примусове вкручування невідповідного кінця може пошкодити посадкову різьбу.

Після встановлення шпильки корпус повітряного фільтра має зайняти штатне положення без примусового згинання кріплення. Затягуйте з’єднання рівномірно, керуючись вимогами інструкції конкретного двигуна. Надмірне зусилля може зірвати різьбу, деформувати корпус фільтра або ускладнити наступне обслуговування. Після складання переконайтеся, що корпус не хитається, не торкається сусідніх деталей і щільно прилягає до передбаченої посадкової поверхні.

Коли потрібна заміна

Нову шпильку варто встановити за наявності зірваних витків, помітного згину стрижня, тріщини, обламаного кінця або неможливості надійно затягнути корпус. Пошкоджене кріплення не слід випрямляти й повторно ставити без перевірки: порушення геометрії змінює положення фільтра та створює нерівномірне навантаження на його корпус. Під час розбирання також перевірте гайку, посадкові отвори й інші частини кріплення — їхнє зношення може бути окремою причиною люфту.

Шпилька підходить для ремонту кріплення повітряного фільтра двигуна 177F за умови збігу довжини 128 мм, різьб M6/M8 і конфігурації посадкових місць. Добір за фактичними параметрами особливо важливий для мотоблоків, культиваторів та іншої техніки, де двигун або фільтрувальний вузол могли раніше замінювати. Зіставлення розмірів до монтажу допомагає зібрати вузол без перероблення кріплення та повернути корпусу стійке штатне положення.
