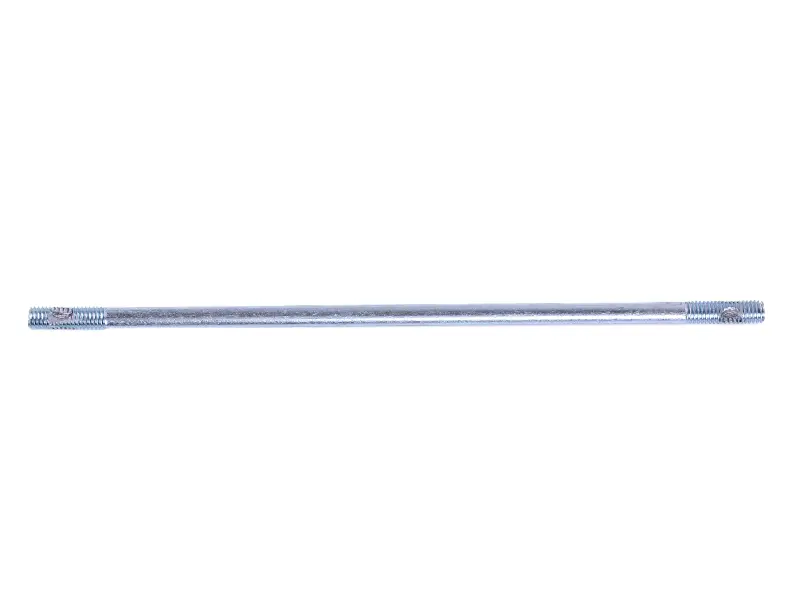

Шпилька фіксації коліс культиватора M8, 235 мм

Шпилька фіксації коліс культиватора M8, 235 мм

Кріпильна шпилька призначена для утримання коліс у передбаченому конструкцією культиватора положенні. Деталь бере участь у з’єднанні колеса або маточини з посадковою частиною техніки та перешкоджає їх мимовільному зміщенню під час руху й обробітку ґрунту. Вона підходить для ремонту кріплення, у якому використовується прямий стрижень загальною довжиною 235 мм із різьбою M8.

Шпилька має гладку центральну частину та різьбові ділянки на обох кінцях. Така конфігурація дає змогу провести стрижень крізь відповідні посадкові отвори й зафіксувати з’єднання гайками. Різьбові кінці розташовані по краях, тому під час добору потрібно враховувати не лише позначення M8, а й фактичне положення колеса, маточини, втулок та інших деталей відносно кінців шпильки.

Призначення деталі

Під час експлуатації культиватора кріплення коліс сприймає вібрації та навантаження, що виникають при русі нерівним ґрунтом. Справна шпилька зберігає задане положення з’єднаних деталей і допомагає унеможливити поздовжнє зміщення колеса. Кріплення замінюють у разі згинання стрижня, пошкодження різьби, вираженого зношення або неможливості нормально затягнути з’єднання. Працювати з деформованою деталлю не слід: перекіс може збільшити люфт і навантаження на посадкові отвори та сусіднє кріплення.

Ця позиція розрахована саме на колісне кріплення культиватора. Вона не є універсальною шпилькою, яку добирають лише за приблизною довжиною. Різні моделі техніки можуть відрізнятися відстанню між точками кріплення, товщиною маточини, розташуванням втулок, довжиною різьбових зон і кроком різьби. Перед замовленням зіставте розміри зі штатною деталлю або виміряйте місце встановлення.

Що перевірити під час добору

• Загальну довжину: для цієї шпильки вона становить 235 мм. Вимірюйте стару деталь від одного торця до іншого без додавання висоти гайок.
• Розмір різьби: на шпильці виконана різьба M8. Відповідні гайки та отвори мають збігатися з її діаметром і фактичним кроком.
• Розташування різьбових ділянок: порівняйте їхню довжину й положення з демонтованим кріпленням, щоб після складання залишалася достатня ділянка для затягування.
• Посадкову схему: перевірте відстань між колесами або деталями маточини, кількість втулок і послідовність їх розміщення на стрижні.
• Стан суміжних деталей: отвори, втулки та гайки не повинні мати деформацій або пошкодженої різьби, інакше встановлення нової шпильки не усуне люфт.

Маса деталі становить 70 г. Цей параметр можна використовувати як додатковий орієнтир, однак основними критеріями сумісності залишаються довжина 235 мм, різьба M8, конфігурація кінців і геометрія посадкового місця.

Установлення та перевірка з’єднання

Перед монтажем культиватор установлюють стійко, а колісне кріплення звільняють від навантаження. Посадкові отвори очищають від забруднень і перевіряють, чи проходить шпилька без ударного виправлення та примусового згинання. Якщо стрижень доводиться забивати або помітно відхиляти від прямого положення, потрібно повторно перевірити збіг отворів, стан втулок і відповідність розмірів.

Гайки затягують рівномірно, зберігаючи правильне положення колеса або маточини. Надмірне зусилля не компенсує зношення отворів і може пошкодити різьбові ділянки. Після складання перевірте відсутність бокового перекосу, ненормального поздовжнього переміщення та контакту шпильки з рухомими деталями. Потім кріплення варто повторно оглянути після короткого пробного проходу без високого навантаження.

Шпилька M8 завдовжки 235 мм підходить для планової заміни втраченого, зігнутого або пошкодженого кріплення за умови повного збігу посадкових параметрів. Точне порівняння зі старою деталлю допомагає відновити штатне положення колеса й уникнути перероблення кріплення під час монтажу.
