Вал рульового механізму з підшипником нового зразка Jinma 200/204/240/244 TD

Вал рульового механізму з підшипником Jinma 200/204/240/244

Горизонтальний вал нового зразка призначений для ремонту рульового механізму мінітракторів Jinma 200, 204, 240 і 244. Деталь установлюється всередині рульового редуктора та бере участь у передаванні руху від керування до механізму повороту коліс. Вал постачається з підшипником, тому під час підбору його розглядають як цілісну деталь визначеної конструкції, а не як окрему підшипникову опору.

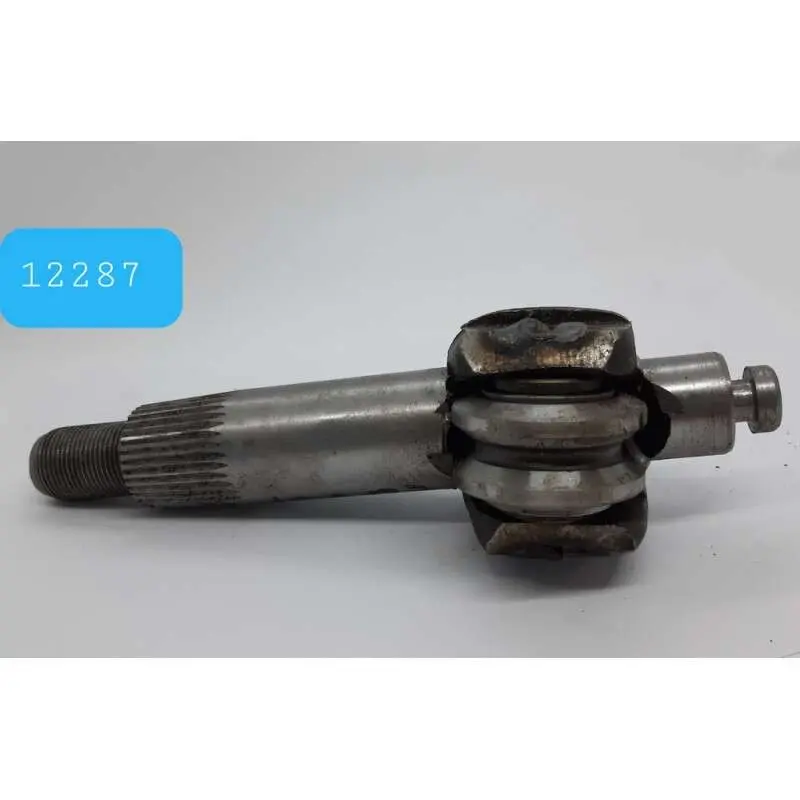

Конструкція включає металевий вал, шліцьову ділянку, різьбовий кінець і розташований у центральній частині підшипниковий вузол. На протилежному боці передбачена ступінчаста посадкова ділянка. Форма кінців, положення підшипника та геометрія сполучуваних поверхонь визначають правильність установлення деталі в корпусі рульового механізму. Версія нового зразка має відповідати виконанню редуктора, установленого на конкретному тракторі.

Як правильно підібрати вал

Позначення Jinma 200, 204, 240 і 244 визначають основну сферу застосування, проте під час ремонту потрібно враховувати модифікацію рульового механізму та рік виконання техніки. Перед замовленням порівняйте нову деталь зі знятим валом за загальною формою й довжиною, розташуванням сходинок та упорів, конфігурацією обох кінців, параметрами різьби, профілем і кількістю шліців, а також місцем установлення підшипника. Навіть невелика відмінність однієї посадкової поверхні може завадити правильному складанню або регулюванню редуктора.

Для цієї позиції у профільних товарних картках використовується каталожне позначення 184.40.013. Його варто звірити з документацією на трактор або рульовий механізм, не припускаючи наявності номера безпосередньо на старій деталі. Вал із підшипником нового зразка також потрібно відрізняти від окремого черв’ячного вала: це різні позиції рульового редуктора, які мають іншу будову та призначення.

Основні відомості

• Тип деталі: горизонтальний вал рульового механізму з підшипником.
• Виконання: нового зразка.
• Застосування: рульовий редуктор мінітракторів Jinma 200, Jinma 204, Jinma 240 і Jinma 244.
• Каталожне позначення для перевірки: 184.40.013.
• Точки зіставлення: шліци, різьба, сходинки, посадкові поверхні та положення підшипника.

Коли потрібні перевірка та заміна

Причиною для розбирання рульового механізму можуть бути збільшений вільний хід керма, стукіт, сторонній шум, нерівномірне обертання або ускладнене керування. Такі ознаки не вказують лише на одну несправність, тому під час діагностики стан вала й підшипника перевіряють разом із корпусом, сполучуваними деталями, посадковими місцями та кріпленням. Вал замінюють у разі пошкодження різьби чи шліців, деформації, помітного вироблення робочих поверхонь, люфту або незадовільного стану підшипника.

Рекомендації щодо встановлення

Перед складанням очистьте внутрішні поверхні рульового механізму та переконайтеся, що посадкові місця не розбиті й не мають пошкоджень. Перевірте стан деталей, які контактують із валом: установлення нової позиції поруч із сильно зношеними сполучуваними поверхнями не дасть змоги правильно налаштувати зачеплення та вільний хід. Монтаж виконуйте відповідним інструментом, не передаючи ударне навантаження через підшипник і не пошкоджуючи різьбову або шліцьову ділянку.

Після складання потрібно відрегулювати зазори та заповнення мастильним матеріалом відповідно до настанови з обслуговування конкретної модифікації Jinma. Перед початком експлуатації перевірте плавність руху рульового механізму в усьому робочому діапазоні, відсутність заїдань, надмірного люфту та стороннього шуму. Точне попереднє зіставлення виконання допомагає встановити придатний вал без перероблення посадкових місць і відновити нормальну роботу рульового редуктора.
