Амперметр DongFeng 240/244

Амперметр для мінітракторів DongFeng 240 і 244

Панельний аналоговий прилад призначений для контролю струму в бортовій системі мінітрактора. Він допомагає водієві стежити за обміном енергією між генератором, акумулятором і підключеним обладнанням: відхилення стрілки відносно центрального нуля показує напрямок струму, а шкала дає змогу оцінити його величину. Такий контроль корисний під час запуску двигуна, роботи освітлення та використання інших споживачів.

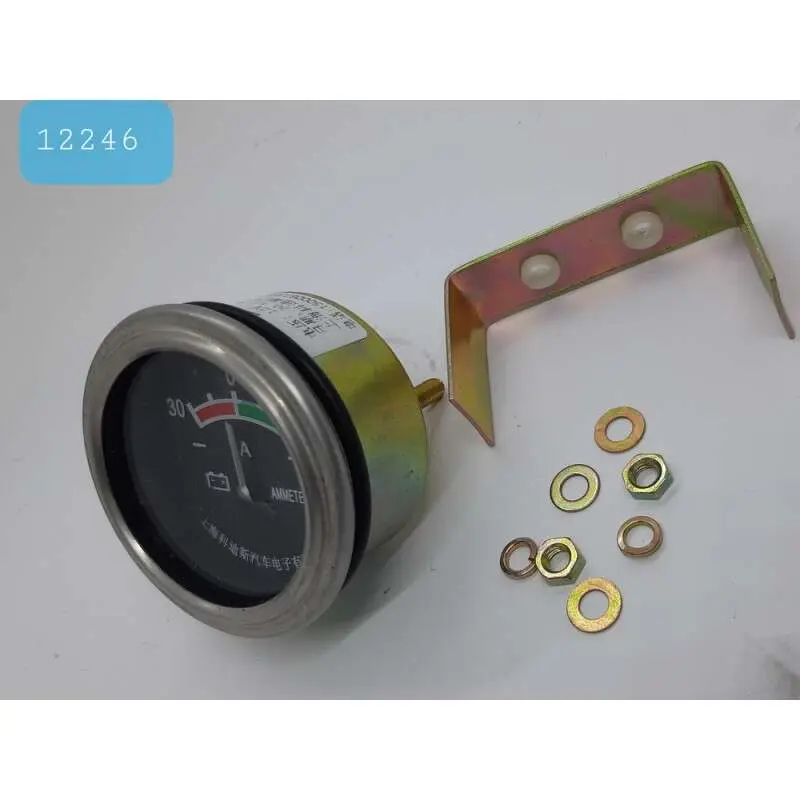

Амперметр розрахований на застосування на мінітракторах DongFeng 240 і DongFeng 244. Діапазон шкали становить від −30 до +30 А. Від’ємна та додатна частини шкали розділені кольоровими секторами, тому напрямок відхилення стрілки легко зчитується без складних позначень. Символ акумулятора додатково вказує на призначення приладу. Круглий корпус установлюється в отвір панелі приладів; підтверджений посадковий діаметр становить 54 мм. Фіксація виконується притискною скобою зі зворотного боку панелі, а проводи приєднуються до задніх виводів.

Коли потрібна заміна амперметра

Перевірити прилад потрібно, якщо стрілка перестала реагувати на запуск двигуна та ввімкнення навантаження, залишається в одному положенні, не повертається до нульової позначки або рухається ривками. Перед заміною слід виключити послаблені контакти, пошкодження проводки та несправність системи заряджання. Новий амперметр відновлює штатну індикацію, проте самостійно не усуває причину відсутності зарядного струму чи надмірного розряджання акумулятора.

Що перевірити під час добору

• Модель техніки. Ця позиція призначена для DongFeng 240 і 244; для іншої модифікації необхідно окремо зіставити панель приладів і параметри підключення.
• Посадковий отвір. Діаметр 54 мм потрібно порівняти з отвором у панелі та зовнішнім розміром корпусу старого приладу.
• Діапазон індикації. Шкала −30…+30 А має відповідати штатному амперметру та характеристикам установленої системи заряджання.
• Глибина за панеллю. Перевірте вільний простір для циліндричного корпусу, скоби, виводів і приєднаних проводів.
• Спосіб кріплення. Зіставте форму притискної скоби, положення панелі та можливість рівномірно зафіксувати корпус без перекосу.
• Підключення. До демонтажу старого приладу позначте розташування проводів і порівняйте призначення виводів. Переплутане підключення змінить напрямок відхилення стрілки.

Установлення та перевірка роботи

Роботи виконують із від’єднаним акумулятором. Корпус поміщають у посадковий отвір без ударів і надмірного зусилля, після чого притискають скобою зі зворотного боку панелі. Кріплення затягують рівномірно: прилад не повинен провертатися, але надмірний тиск на корпус також неприпустимий. Контактні з’єднання очищують, надійно фіксують та ізолюють від випадкового дотику до металевих деталей. Проводи розміщують так, щоб вони не натягувалися та не торкалися гострих крайок.

Після підключення спочатку перевіряють положення стрілки за вимкнених споживачів, потім запускають двигун і почергово вмикають штатне навантаження. Стрілка має реагувати плавно та рухатися в правильний бік відносно центрального нуля. Якщо показання зворотні, нестабільні або постійно перебувають біля краю шкали, потрібно перевірити підключення, генератор, акумулятор і проводку. Правильно дібраний амперметр повертає водієві зрозумілий контроль стану системи заряджання безпосередньо з панелі приладів.
