Передній варіатор 4T GY6 125/150 ST-2

Передній варіатор 4T GY6 125/150 ST-2

Передній варіатор ST-2 призначений для варіаторної трансмісії скутерів із чотиритактними двигунами сімейства GY6 об’ємом 125 і 150 см³. Він установлюється на колінчастому валу та разом із приводним ременем і заднім шківом плавно змінює передавальне відношення без ступінчастого перемикання передач. Стан цієї деталі впливає на початок руху, рівномірність прискорення та використання передбаченого діапазону передавальних відношень.

Принцип роботи переднього варіатора

Зі збільшенням частоти обертання ролики рухаються похилими доріжками та зміщують рухому щоку шківа. Половини шківа зближуються, ремінь переходить на більший робочий радіус, а передавальне відношення привода поступово змінюється. Після зниження обертів система повертається у початкове положення. Завдяки цьому оберти двигуна узгоджуються зі швидкістю скутера під час рушання, розгону та подальшого руху.

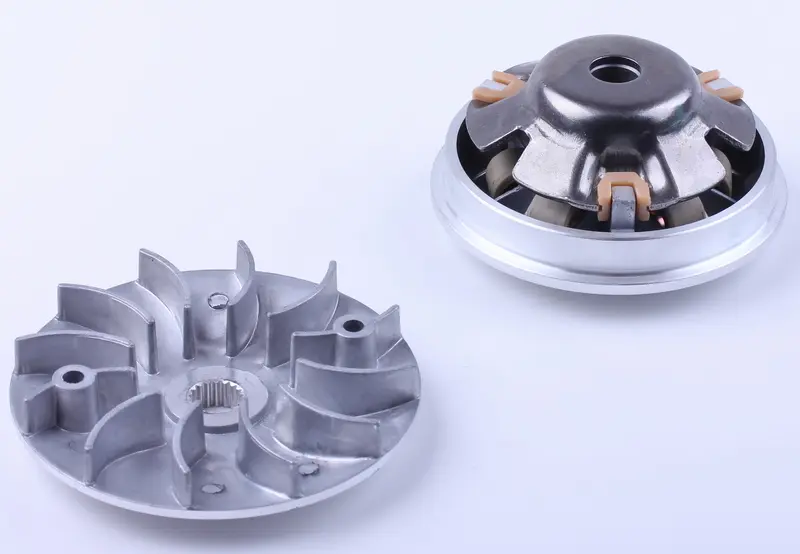

Конструкція містить рухому частину з доріжками для роликів і задньою напрямною пластиною, напрямні вставки, а також зовнішню щоку з радіальними ребрами. Спряжені поверхні утворюють передній шків, яким переміщується приводний ремінь. Деталі варіатора мають рухатися вільно, без перекосу, заклинювання та надмірного люфту, адже локальне зношення порушує рух роликів і правильне положення ременя.

Ознаки потреби в заміні

Передній варіатор перевіряють, якщо скутер став гірше розганятися, набирає швидкість ривками, а з боку корпусу трансмісії з’явився сторонній шум або нестабільна робота привода. Підставою для заміни можуть бути вироблення доріжок, пошкодження поверхонь щік, деформація, биття чи люфт, що перевищує допустиме значення для конкретного двигуна. Діагностувати варіатор доцільно разом з іншими компонентами передачі, оскільки подібні прояви виникають також через зношений ремінь, ролики або задній шків.

• Доріжки роликів оглядають на ступінчасте вироблення, задирки та ділянки, які перешкоджають вільному руху.
• Поверхні контакту з ременем перевіряють на пошкодження, виражені канавки та сліди нерівномірного прилягання.
• Напрямну пластину та її вставки контролюють на люфт, тріщини й порушення посадки.
• Стан ременя, втулки, зовнішньої щоки та кріплення оцінюють до визначення остаточного складу ремонту.

Сумісність і правильний підбір

Основне застосування моделі — чотиритактні скутери GY6 125/150. На цій платформі поширені двигуни 152QMI, 1P52QMI, 157QMJ і 1P57QMJ, однак позначення GY6 та об’єму двигуна недостатньо для вибору без перевірки конкретної модифікації. Перед придбанням потрібно прочитати код двигуна на картері та зіставити демонтовану деталь із новою.

Під час порівняння враховують зовнішній діаметр щік, посадку на вал, профіль і кількість шліців, довжину та діаметри втулки, розміри роликів, загальну ширину зібраного шківа й розташування шайб. Ці параметри мають відповідати штатній конфігурації скутера. Масу роликів також добирають за заводською специфікацією або обраним налаштуванням трансмісії, оскільки довільна зміна цього параметра впливає на оберти під час рушання та характер прискорення.

Рекомендації з установлення

Перед монтажем корпус трансмісії очищають від пилу та продуктів зношення ременя. Ролики розташовують у доріжках без перекосу, напрямну пластину встановлюють із правильним положенням вставок, а рухома частина повинна вільно пересуватися втулкою. Перед затягуванням кріплення ремінь заглиблюють у задній шків, щоб він не затиснувся між передніми щоками та не завадив повній посадці деталей на вал.

Кріплення затягують моментом, визначеним сервісною документацією конкретної моделі скутера. Після складання перевіряють положення ременя, відсутність перекосу та вільне прокручування привода. Такий порядок особливо важливий під час комплексного обслуговування CVT, коли одночасно встановлюють новий ремінь, ролики або інші деталі переднього шківа.
