Адаптер другого заднього амортизатора Zongshen Storm ST

Адаптер другого заднього амортизатора Zongshen Storm ST

Адаптер призначений для створення додаткової точки кріплення другого заднього амортизатора на скутері Zongshen Storm ST. Деталь встановлюється у конструкції задньої підвіски та поєднує місця кріплення так, щоб амортизатор займав передбачене положення відносно підвіски. Це не сам амортизатор і не універсальний кронштейн: геометрія виробу розрахована на певну конфігурацію сімейства Storm.

Призначення та конструкція

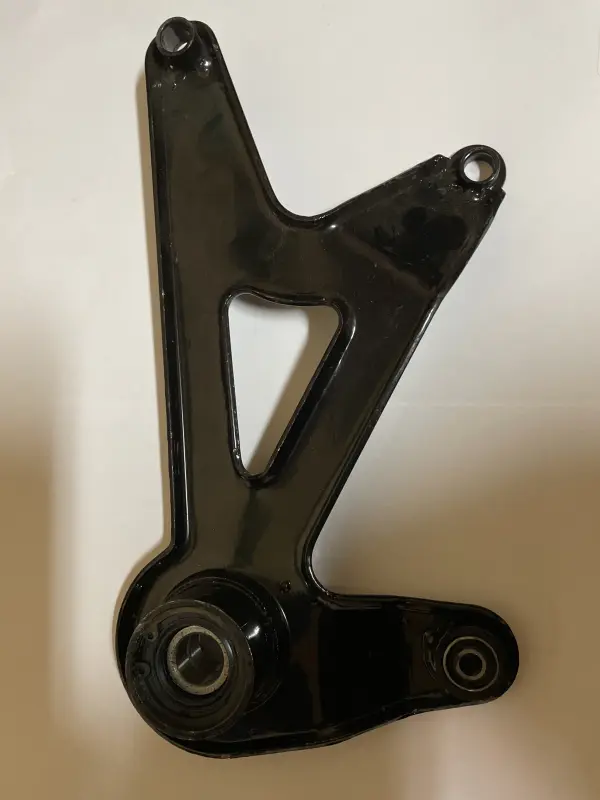

Корпус адаптера має форму жорсткого фігурного кронштейна з рознесеними посадковими зонами. Конструкція містить верхні кріпильні отвори, велику нижню круглу посадку, окремий нижній отвір і центральне трикутне вікно. Чорне покриття закриває зовнішню поверхню деталі. Розташування точок з’єднання визначає положення адаптера в підвісці, тому під час добору мають значення не лише загальні обриси, а й відстані між отворами, їхні діаметри, орієнтація кронштейна та виконання кожної посадки.

Деталь застосовують під час монтажу другого амортизатора або відновлення вже встановленої двоамортизаторної схеми. Справний адаптер повинен зберігати початкову форму та забезпечувати суміщення точок кріплення без примусового згинання. Деформований кронштейн, пошкоджені отвори чи помітний люфт у посадках можуть порушити взаємне положення деталей підвіски та створити бокове навантаження на кріплення.

Що перевірити перед вибором

• Модель і виконання скутера. Ця позиція заявлена для Zongshen Storm ST; у товарних каталогах також зазначена сумісність із Viper Storm.
• Конфігурацію підвіски. Потрібно порівняти форму адаптера, напрямок його встановлення та розташування всіх точок кріплення з деталлю або схемою на конкретному скутері.
• Розміри посадок. До монтажу звіряють діаметри отворів, міжосьові відстані та параметри великої нижньої посадки.
• Модифікацію ходової частини. Для Storm існує окремий адаптер версії ST-2, позначений для коліс 12–13 дюймів і барабанного гальма. Ці виконання не варто вважати взаємозамінними без перевірки.
• Вільний простір. Після примірювання кронштейн і амортизатор не повинні торкатися колеса, деталей гальма, випускної системи, корпусу повітряного фільтра або облицювання в усьому доступному діапазоні руху підвіски.

Встановлення та контроль

Монтаж виконують на надійно зафіксованому скутері з розвантаженою задньою підвіскою. Спочатку адаптер установлюють без остаточного затягування та перевіряють, чи вільно входить кріплення в посадкові місця, а отвори суміщаються без перекосу. Якщо для збігу доводиться відтягувати кронштейн, розсвердлювати отвори або деформувати деталь, потрібно повторно перевірити вибране виконання та положення встановлення.

Після попереднього складання контролюють паралельність кріплень амортизатора та відсутність бокового натягу. Різьбові з’єднання затягують із моментом і в послідовності, передбаченими документацією конкретної моделі скутера. Застосовують кріплення, втулки, шайби й дистанційні деталі, що відповідають штатній схемі; їх наявність у складі цієї товарної позиції окремо не заявлена.

Перед поїздкою підвіску кілька разів переміщують у доступному діапазоні, перевіряючи свободу ходу, проміжки та надійність з’єднань. Після перших поїздок корисно повторно оглянути місця кріплення: не повинно бути зміщення кронштейна, послаблення з’єднань, слідів контакту із сусідніми деталями або появи люфту. Точне звіряння геометрії особливо потрібне для скутерів, які раніше ремонтувалися чи переобладнувалися.
