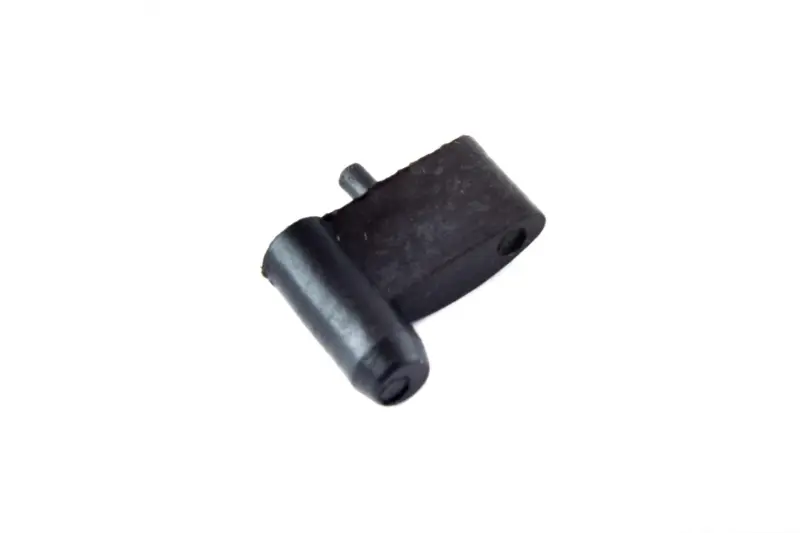

Собачка котушки стартера KZ для бензопил STIHL MS 180/210/230/250/260/280/290/361/440/660

Собачка котушки ручного стартера для бензопил STIHL MS

Деталь установлюється на котушку ручного стартера та бере участь у передаванні руху під час запуску бензопили. Коли оператор витягує пусковий шнур, котушка обертається, а собачка взаємодіє з відповідною частиною пускового механізму. Завдяки цьому зусилля від руків’я передається двигуну. Після завершення ривка деталі стартера повертаються у початкове положення, готуючи механізм до наступного запуску.

Ця позиція призначена для ремонту стартерів бензопил STIHL MS 180, MS 210, MS 230, MS 250, MS 260, MS 280, MS 290, MS 361, MS 440 та MS 660. Перелік охоплює пили кількох конструктивних серій, тому перед замовленням потрібно перевірити не лише номер моделі, а й виконання встановленого стартера. У стандартних модифікацій і версій із системою полегшеного запуску внутрішня будова може відрізнятися. Найнадійніше зіставити форму собачки, розташування посадкового отвору, опорну циліндричну частину та виступ під фіксувальну пружину зі знятою деталлю.

Коли потрібна заміна

Перевірити собачку варто, якщо шнур витягується, але двигун не прокручується, зачеплення виникає не під час кожного ривка або при запуску відчувається прослизання. Причиною також може бути обмежена рухливість деталі, зношення контактної ділянки чи пошкодження посадки. Подібні ознаки здатні створювати котушка, поворотна пружина, фіксувальна пружина собачки та відповідна частина пускового механізму, тому стартер бажано оглядати повністю. Така перевірка допомагає замінити саме несправну деталь і не залишити всередині корпусу інші причини нестабільного зачеплення.

Що перевірити під час вибору

• Модель бензопили: заявлене встановлення на MS 180, 210, 230, 250, 260, 280, 290, 361, 440 та 660.
• Версія стартера: звичайний механізм і модифікація з полегшенням запуску можуть мати різну кількість собачок та відмінну схему кріплення.
• Геометрія: порівняйте довжину й обриси корпусу, діаметр посадки, положення бічного отвору, циліндричної опори та керувального виступу.
• Суміжні деталі: переконайтеся, що котушка не має тріщин і вироблення, а шайба та пружинний фіксатор не деформовані.

Установлення та перевірка роботи

Ремонт виконують після зупинення й охолодження бензопили. Стартер знімають із корпусу, зберігаючи порядок розташування кріплення, шайб і пружинних деталей. Посадкове місце очищають від пилу та дрібних частинок, після чого собачку встановлюють на котушку в тому самому положенні, у якому була попередня. У настанові для STIHL MS 210, MS 230 і MS 250 зазначено, що після встановлення собачки на ротор монтуються шайба та пружинний фіксатор; фіксатор має з’єднатися з виступом собачки й бути спрямований відповідно до схеми стартера. Для інших перелічених моделей потрібно дотримуватися будови конкретної модифікації.

До встановлення кришки перевірте, що собачка рухається без заїдань, повертається під дією фіксатора та не випадає з посадки. Котушку слід обережно повернути вручну, контролюючи вільний хід і правильну роботу зачеплення. Після складання кілька разів плавно витягніть шнур без різких ривків: котушка має обертатися, привід стартера — спрацьовувати, а шнур — повністю повертатися в корпус. Якщо механізм заклинює або не захоплює відповідну частину, запускати двигун до повторної перевірки складання не варто.

Собачка підходить для локального відновлення справного стартера, коли корпус, котушка та поворотний механізм залишаються придатними до роботи. Ретельне порівняння зі старою деталлю особливо потрібне під час ремонту пили зі зміненим або раніше заміненим стартером: фактичне виконання встановленого механізму в такому разі є головним орієнтиром вибору.
