Кришка масляного насоса бензопили Goodluck GL4500/5200

Кришка масляного насоса для Goodluck GL4500/5200

Кришка призначена для ремонту масляної системи бензопил Goodluck GL4500 і GL5200. Вона встановлюється в зоні масляного насоса та закриває відповідну частину механізму. Це окрема корпусна деталь, а не масляний насос у зборі: вона не створює подавання мастила самостійно, тому під час діагностики потрібно окремо оцінювати стан насоса, його приводу, трубок і каналів.

Призначення деталі

Масляна система бензопили подає мастильний матеріал до шини та пиляльного ланцюга. Кришка займає передбачене конструкцією місце поряд із компонентами цієї системи й фіксується на корпусі пилки. Її замінюють у разі пошкодження самої панелі, деформації посадкової частини, руйнування зон кріплення або після невдалого демонтажу під час обслуговування масляного насоса.

Правильна геометрія кришки важлива для точного розташування деталі відносно сусідніх компонентів. Перекошена, тріснута або нещільно встановлена панель може заважати нормальному складанню. Якщо несправність бензопили проявляється недостатнім подаванням мастила, перед замовленням варто визначити, чи пошкоджена саме кришка: причиною також можуть бути насос, приводна шестерня, забруднений канал або інші частини масляної системи.

Конструкція та критерії добору

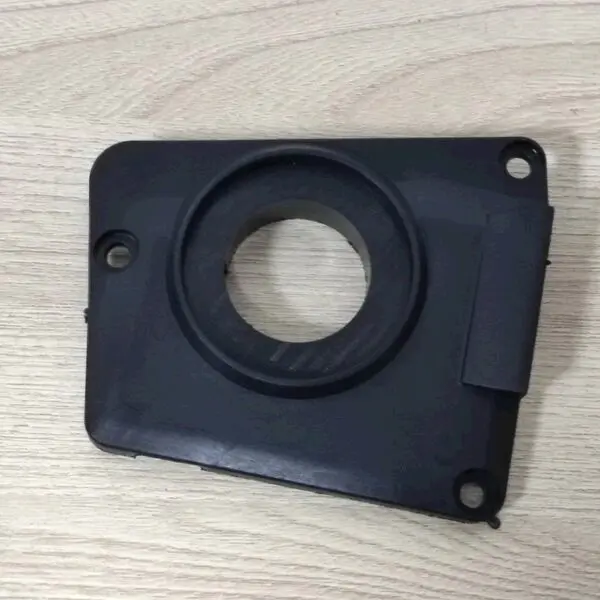

Деталь має форму чорної прямокутної панелі із заокругленими кутами. У центральній частині передбачений великий круглий отвір із виступним кільцевим обрамленням. По краях розташовані три точки кріплення, а збоку є характерна ступінчаста ділянка. Така конфігурація допомагає відрізнити кришку масляного насоса від зовнішньої кришки зчеплення, кришки стартера та інших панелей бензопили.

Позначення GL4500 і GL5200 застосовуються для цілого сімейства бензопил зі схожим компонуванням, проте виконання деталей у різних виробників і серій може відрізнятися. Самої назви моделі недостатньо: надійніше зіставити нову кришку з демонтованою деталлю за кількома ознаками.

Що перевірити перед замовленням

• Модель бензопили: позиція призначена для Goodluck GL4500 і GL5200.
• Загальний контур: порівняйте форму панелі, заокруглення кутів і розташування бічної ступінчастої ділянки.
• Центральний отвір: мають збігатися його положення, діаметр і форма кільцевого обрамлення.
• Точки кріплення: перевірте кількість отворів, відстань між ними та їхню орієнтацію відносно центра.
• Посадкова сторона: зіставте виступи, заглиблення й поверхні, що прилягають до корпусу пилки.
• Сусідні деталі: переконайтеся, що кришка не заважає насосу, приводу та компонентам зчеплення конкретної модифікації.

Установлення та перевірка після ремонту

Для заміни відкривають доступ до зони масляного насоса відповідно до будови конкретної бензопили. Перед складанням посадкове місце очищають від тирси, масляних відкладень та інших забруднень. Кришку встановлюють без перекосу, суміщають центральний отвір і всі точки кріплення, після чого рівномірно фіксують штатними кріпильними деталями. Панель не слід примусово притягувати гвинтами, якщо її контур або отвори не збігаються: така невідповідність указує на іншу модифікацію деталі або неправильне положення під час складання.

Після монтажу перевіряють вільне розташування сусідніх компонентів, відсутність зазору на посадковій поверхні та правильність установлення знятих деталей. Потім контролюють роботу системи змащування за звичайною процедурою обслуговування пилки. Якщо мастило й надалі не надходить до пиляльної гарнітури, діагностику продовжують для насоса, приводу, трубок і каналів. Такий підхід допомагає замінити саме пошкоджену частину й не сплутати корпусну кришку з повним комплектом масляного насоса.
