Вал кікстартера КПП ІЖ

Вал кікстартера КПП ІЖ

Вал призначений для відновлення ножного пускового механізму мотоциклів ІЖ Планета та ІЖ Юпітер. Деталь установлюється в зоні коробки передач, сприймає зусилля від важеля кікстартера та передає його сполученим деталям механізму запуску. Такий вал потрібний під час ремонту мотоцикла, якщо попередня деталь має зношені шліци, деформацію або пошкодження профілю, що бере участь у зачепленні.

Призначення та конструкція

На зовнішній шліцьовій частині фіксується важіль, на який водій натискає ногою під час запуску двигуна. Коли важіль переміщується, вал повертається та приводить у дію пусковий механізм. Після завершення ходу сполучені деталі мають вийти із зачеплення та повернути важіль у початкове положення. Тому стан вала впливає не лише на передавання зусилля, а й на чіткість усього руху кікстартера.

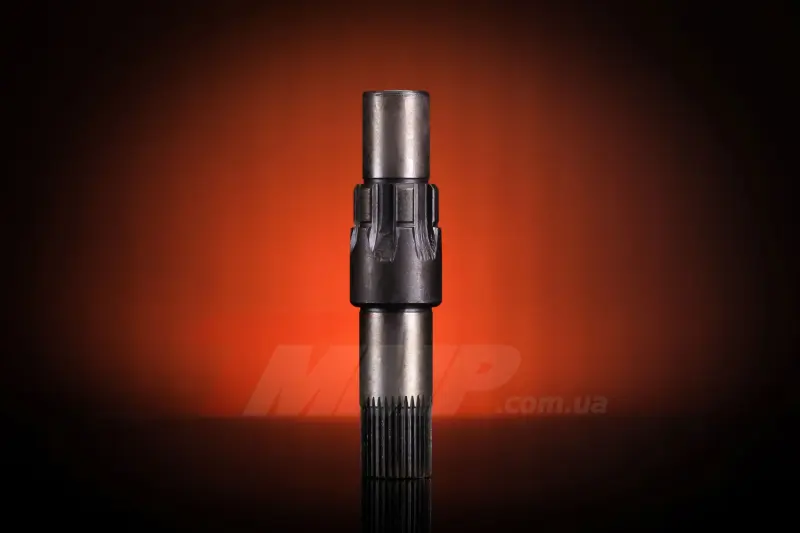

Деталь має ступінчасту форму, довгу шліцьову частину та встановлений на валу профільний компонент. Така конфігурація потребує точного збігу з посадковими місцями, важелем та іншими деталями конкретного механізму. Навіть невелика різниця в довжині, діаметрах, кількості й профілі шліців або розташуванні ступенів може перешкодити правильному складанню.

Підставою для перевірки вала стають помітний люфт важеля, пропуски під час натискання, заклинювання, перекіс, неповне повернення або сліди пошкодження шліців. Ці ознаки можуть бути пов’язані й з іншими частинами механізму, тому під час ремонту варто оглядати не лише сам вал, а й деталі, що взаємодіють із ним. Заміна одного компонента без усунення люфту чи пошкодженого зачеплення поруч не завжди відновлює нормальну роботу пускового механізму.

Як підібрати вал

Позначення ІЖ Планета або ІЖ Юпітер визначає основний напрям сумісності, проте перед замовленням потрібно врахувати конкретну модифікацію двигуна та виконання встановленого механізму. Для старої мототехніки особливо важливе порівняння з демонтованою деталлю: протягом років експлуатації двигун міг ремонтуватися, а окремі компоненти — замінюватися деталями іншого виконання.

• Загальна довжина та ступені: порівняйте розташування опорних ділянок, буртів і переходів діаметра.
• Зовнішні шліци: перевірте їхній діаметр, кількість, профіль і відповідність посадці важеля кікстартера.
• Внутрішній бік: зіставте форму кінця вала та ділянок, що взаємодіють із пусковим механізмом.
• Профільна деталь на валу: порівняйте її форму, положення та напрям установлення зі знятим зразком.
• Сполучені компоненти: переконайтеся, що їхні посадки не розбиті та не створюватимуть перекосу чи надмірного люфту.

Позначення КПП указує на розташування деталі в зоні коробки передач, але не означає, що вал замінює первинний, вторинний або проміжний вал трансмісії. Це деталь саме ножного запуску. Таке розмежування допомагає не переплутати її з валом перемикання передач або одним з основних валів коробки.

Установлення та перевірка після ремонту

Монтаж виконують після розбирання пускового механізму та отримання доступу до його посадкових місць. Перед складанням очищають сполучувані поверхні, перевіряють стан опор, шліців важеля й деталей зачеплення. Якщо поруч установлені зношені втулки, поворотна пружина, сектор або ущільнення, їхній стан також ураховують під час ремонту. Послідовність розбирання та складання визначають за настановою для конкретної модифікації мотоцикла.

Важіль має встановлюватися на шліци без перекосу та надійно утримуватися штатним кріпленням. До запуску двигуна перевіряють вільне переміщення кікстартера, увімкнення механізму, відсутність заїдань і повернення важеля. Правильно підібраний вал дає змогу відновити передавання зусилля від ножного важеля до механізму запуску без потреби замінювати справні основні деталі коробки передач.
