Кришка охолодження генератора GN 2–3,5 кВт

Кришка охолодження генератора GN 2–3,5 кВт

Кругла вентиляційна кришка призначена для електрогенераторів серії GN потужністю 2–3,5 кВт. Деталь установлюється на торцевій частині генераторного блока, закриває внутрішню зону та залишає проходи для охолоджувального повітря. Вона потрібна під час відновлення агрегата з відсутньою, деформованою або пошкодженою штатною кришкою, коли необхідно повернути правильне розташування захисної деталі відносно корпусу й обертових компонентів.

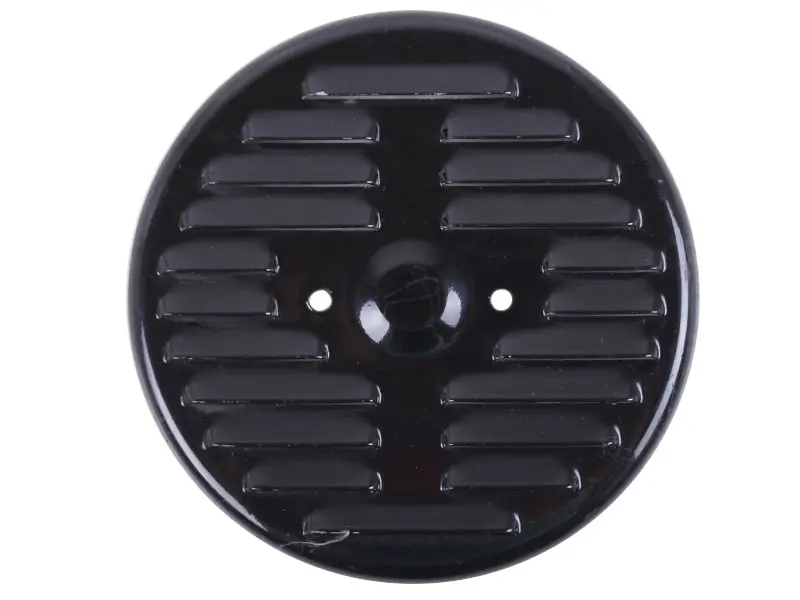

Корпус має круглу форму та ряд горизонтальних вентиляційних прорізів. Така конфігурація поєднує перекриття відкритої торцевої частини з можливістю проходження повітряного потоку. У центрі передбачена опукла ділянка, а з обох боків від неї розташовані два кріпильні отвори. Чорне покриття відповідає зовнішньому оформленню деталі та дає змогу зберегти охайний вигляд генераторного блока після ремонту.

Розміри та призначення

• Застосування: електрогенератори GN у діапазоні 2–3,5 кВт.
• Діаметр: 159 мм.
• Висота: 31 мм.
• Міжцентрова відстань кріпильних отворів: 49 мм.
• Маса: 209 г.
• Конструкція: кругла кришка з вентиляційними прорізами та двома точками кріплення.

Що перевірити під час добору

Позначення GN 2–3,5 кВт охоплює групу генераторів, проте техніка однакової потужності може мати різні виконання корпусу. Тому добирати деталь варто не лише за потужністю агрегата. Порівняйте діаметр старої кришки, її загальну висоту, відстань між центрами кріпильних отворів, форму центральної частини та розміщення вентиляційних прорізів. Особливе значення має посадка по контуру: кришка повинна займати штатне положення без примусового згинання, перекосу та зміщення відносно кріплень.

Міжцентрову відстань 49 мм вимірюють між центрами двох отворів, а не між їхніми найближчими краями. Діаметр 159 мм означає загальну ширину круглої деталі. Висота 31 мм допомагає оцінити, наскільки кришка виступає від площини встановлення. Збіг усіх трьох розмірів є надійнішим критерієм вибору, ніж саме лише зазначення потужності генератора.

Практична користь конструкції

• Вентиляційні прорізи залишають шлях для повітря через торцеву частину, підтримуючи передбачене повітряне охолодження генераторного блока.
• Кругла форма та дві точки кріплення дають змогу встановити кришку у штатне положення за умови збігу посадкових розмірів.
• Закрита решітчаста конфігурація відокремлює внутрішню ділянку від прямого випадкового контакту, не перекриваючи вентиляційні проходи.

Установлення та обслуговування

Перед монтажем потрібно прибрати забруднення з посадкової поверхні та перевірити стан місць кріплення. Кришку встановлюють без натягу, суміщаючи обидва отвори з кріпленнями на корпусі. Кріплення затягують рівномірно: перекіс може змінити проміжок між кришкою та розташованими всередині деталями. Після фіксації слід переконатися, що корпус не деформований, надійно утримується й ніщо не торкається його внутрішнього боку.

Під час подальшого обслуговування вентиляційні прорізи потрібно очищати від пилу та налиплих забруднень. Вільні проходи необхідні для руху повітря, тому їх не можна закривати плівкою, тканиною чи іншими предметами. Якщо стара кришка має вм’ятини, тріщини біля отворів, втратила форму або перестала надійно кріпитися, установлення відповідної за розмірами деталі допомагає відновити штатне закриття та вентиляцію торцевої частини генератора.
