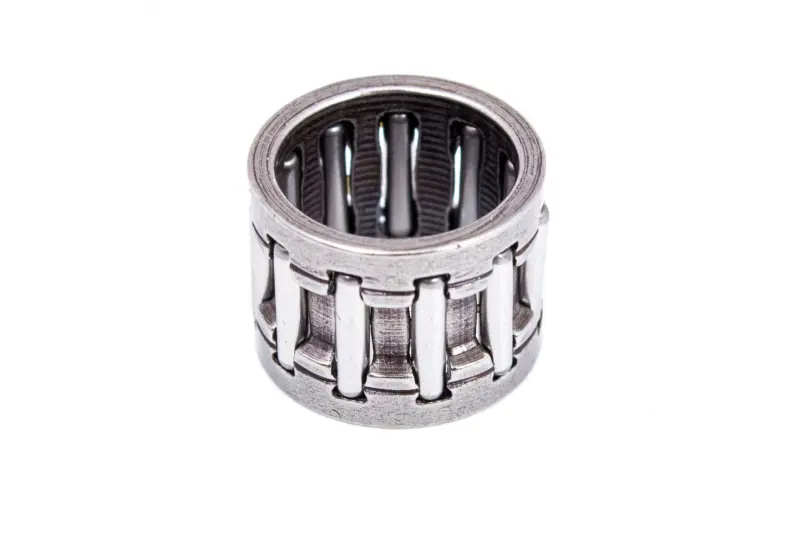

Голчастий сепаратор 10x13x10 барабана зчеплення для St M 180 KZ

Голчастий сепаратор 10x13x10 барабана зчеплення для St M 180 KZ

Компактний голчастий підшипник призначений для встановлення у приводі бензопили St M 180 KZ, у зоні барабана зчеплення та ведучої зірочки. Деталь утворює опору для барабана, що обертається: ролики сприймають контакт між спряженими поверхнями та зменшують тертя під час їхнього відносного руху. Завдяки цьому барабан і зірочка можуть обертатися без прямого ковзання по посадковій поверхні.

Розмір сепаратора — 10x13x10 мм: внутрішній діаметр дорівнює 10 мм, зовнішній — 13 мм, ширина — 10 мм. Під час підбору враховують усі три параметри. Навіть зовні схожий підшипник з іншим внутрішнім діаметром, товщиною або шириною не забезпечить правильної посадки. Ця деталь є опорою барабана зчеплення, а не ущільненням: вона не герметизує корпус і не призначена для утримання мастила.

Призначення у приводі бензопили

Сепаратор розміщується між посадковою поверхнею вала та барабаном із зірочкою. Голчасті ролики створюють кілька вузьких ліній контакту й підтримують обертання барабана відносно вала. Клітка втримує ролики у визначеному положенні та не дозволяє їм збиратися в одній частині кола. Така будова дає змогу розташувати підшипникову опору в обмеженому просторі всередині приводу.

Справний сепаратор потрібен для правильної посадки барабана. Пошкоджені або зношені ролики, деформована клітка та надмірний зазор можуть супроводжуватися люфтом, стороннім шумом чи нерівномірним обертанням. За таких ознак оглядають не лише підшипник, а й поверхні, з якими він контактує. Новий сепаратор не усуває вироблення на валу або всередині барабана, тому стан спряжених деталей оцінюють до остаточного складання.

Що перевірити під час вибору

• Модель техніки. Позиція призначена для бензопили St M 180 KZ. Позначення моделі та виконання встановленого приводу потрібно зіставити з пилою, яку ремонтують.
• Три посадкові розміри. Звірте внутрішній діаметр 10 мм, зовнішній діаметр 13 мм і ширину 10 мм зі знятим підшипником та посадковими місцями.
• Тип деталі. Для цього місця потрібен голчастий сепаратор барабана зчеплення. Сепаратори шатуна та інші зовні подібні підшипники можуть мати інше призначення або відрізнятися за шириною.
• Стан суміжних компонентів. Барабан, зірочка, вал, шайба та стопорне кріплення не повинні мати пошкоджень, які заважають рівному встановленню й вільному обертанню.

Встановлення та обслуговування

Перед монтажем посадкову зону очищають від забруднень і залишків зношених деталей. Сепаратор встановлюють без перекосу, не допускаючи випадання роликів або деформації клітки. Барабан, шайбу та фіксатор повертають у послідовності, передбаченій для конкретного виконання бензопили. Тип і кількість мастильного матеріалу визначають за сервісними вказівками виробника: надлишок випадкового складу так само небажаний, як складання сухої чи забрудненої опори.

Після складання перевіряють вільне обертання барабана, відсутність заїдань і ненормального бічного люфту. Сепаратор розміром 10x13x10 мм використовують під час ремонту, коли встановлений голчастий підшипник втратив цілісність, обертається нерівномірно або замінюється разом із барабаном чи зірочкою. Точне зіставлення моделі, розмірів і стану спряжених поверхонь допомагає відновити привод без установлення невідповідної деталі.
