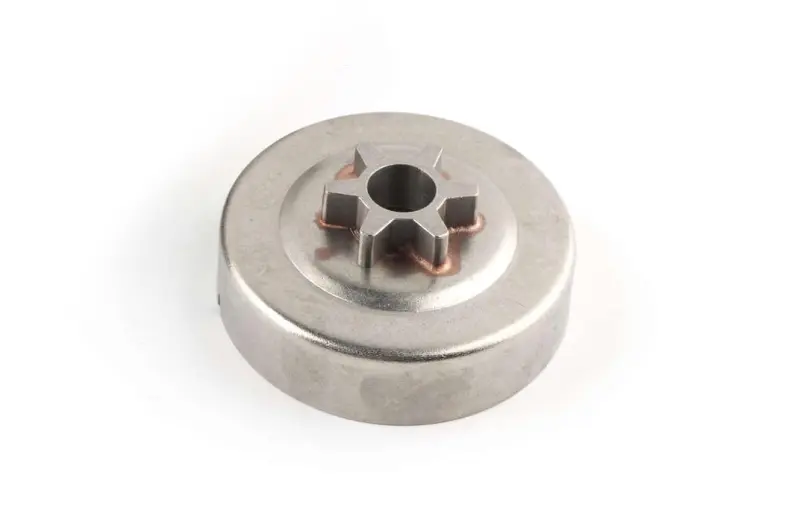

Чашка зчеплення з ведучою зірочкою для бензопил St MS 170/180 KZ

Чашка зчеплення з ведучою зірочкою для St MS 170/180

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил моделей MS 170 і MS 180. Вона поєднує чашку зчеплення та профільну ведучу зірочку із шістьма зубцями. Такий вузол приймає обертання від відцентрового зчеплення й передає його ланцюгу, що рухається по напрямній шині. Справний стан чашки та зубців потрібний для рівномірного зачеплення з ведучими ланками ланцюга і передбачуваної роботи різальної гарнітури.

Призначення та робота деталі

На холостому ходу зчеплення не має приводити ланцюг у рух. Після підвищення обертів колодки зчеплення взаємодіють із внутрішньою поверхнею чашки, разом з якою починає обертатися зірочка. Її зубці входять у контакт із ведучими ланками та переміщують ланцюг уздовж паза шини. Тому стан цієї деталі безпосередньо впливає на передавання обертання, характер руху ланцюга та зношування суміжних компонентів.

Чашку із зірочкою замінюють у разі вираженого вироблення зубців, пошкодження корпусу, надмірного люфту або нерівномірного обертання. Канавки й деформація робочих граней порушують правильне зачеплення: ланцюг може рухатися ривками, а удари прискорюють зношування його ведучих ланок. Одночасно з чашкою потрібно перевірити ланцюг, шину, зчеплення та опорний підшипник. Установлення нової деталі разом із сильно зношеною ланцюговою гарнітурою не усуває причину неправильного руху.

Що перевірити перед вибором

• Модель пилки: деталь розрахована на бензопили сімейства St MS 170 і MS 180; позначення конкретної модифікації слід звірити з даними інструмента.
• Крок гарнітури: штатна конфігурація цих моделей використовує ланцюгову зірочку 3/8" P. Крок зірочки, ланцюга та шини має збігатися.
• Кількість зубців: конструкція має шість зубців. Змінювати цей параметр без відповідного добору всієї гарнітури не варто.
• Тип конструкції: це чашка з незнімною профільною зірочкою, а не барабан під окремий знімний вінець.
• Посадка: перед замовленням порівняйте форму центрального отвору, загальну геометрію та посадкові розміри зі знятою справною за зразком деталлю.

Самого збігу назви моделі недостатньо, якщо пилку раніше переобладнували під інший крок або тип зірочки. У такій ситуації орієнтуються на фактичну конфігурацію шини, ланцюга та встановленого приводу. Несумісні за кроком компоненти не можна використовувати разом: зубці неправильно входитимуть між ведучими ланками, що спричинить удари та прискорене вироблення.

Установлення та перевірка після ремонту

Монтаж виконують після зупинення й охолодження двигуна, попередньо унеможлививши випадковий запуск. Після зняття кришки, шини та ланцюга очищують посадкову ділянку, перевіряють стан зчеплення, опори чашки й приводу мастильного насоса. Деталь повинна встановлюватися без перекосу та обертатися вільно, без заїдань і помітного бічного биття. Кріпильні деталі ставлять у послідовності, передбаченій для конкретної пилки; якщо досвіду обслуговування зчеплення недостатньо, роботу доцільно доручити фахівцеві.

Після складання перевіряють правильність розташування ланцюга на зірочці та шині, регулюють його натяг і переконуються, що з відпущеним гальмом він переміщується вручну без заклинювання. Далі контролюють, щоб на холостому ходу ланцюг залишався нерухомим, а після набору обертів рухався рівномірно. Ця чашка підходить для відновлення штатного приводу MS 170/180 за умови підтвердженого кроку 3/8" P, шестизубої зірочки та відповідної посадкової геометрії.
