Повітряний фільтр у зборі для двигунів 177F/188F (9/13 к.с.) з верхнім фільтром

Повітряний фільтр у зборі для двигунів 177F/188F

Вузол призначений для підготовки повітря, що надходить до впуску бензинового двигуна мотоблока. Він розрахований на двигуни серій 177F і 188F, які в товарних каталогах також позначаються як моделі потужністю 9 і 13 к.с. відповідно. Фільтр установлюється перед карбюратором і затримує пил та інші забруднення, здатні потрапити у впуск разом із зовнішнім повітрям. Справна фільтрація особливо важлива для техніки, що працює під час обробітку ґрунту, перевезення вантажів та виконання інших завдань у запилених умовах.

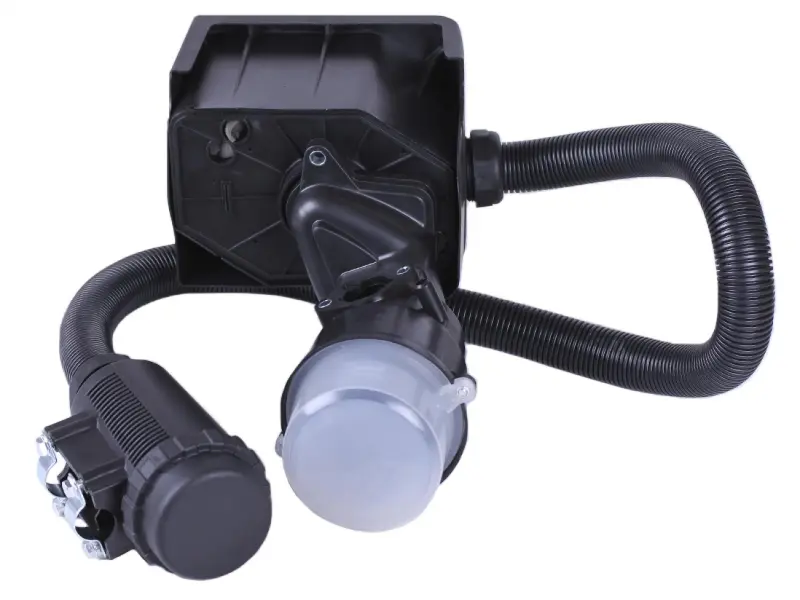

Це виконання постачається у зборі та відрізняється наявністю верхнього фільтра. Конструкція має основний корпус, нижню циліндричну частину, окремий верхній циліндричний корпус і гнучкі гофровані повітроводи. Таку будову потрібно враховувати під час заміни звичайного компактного фільтра: для монтажу необхідне відповідне компонування двигуна та достатньо місця для розташування всіх частин і прокладання шлангів. Вузол обирають як цілісну складальну одиницю, коли старий фільтр має аналогічне розташування корпусів і з’єднувальних каналів.

Призначення та обслуговування

Повітряний потік проходить крізь систему фільтрації до потрапляння в карбюратор. За нормального стану фільтра до впуску надходить очищене повітря, а пил не осідає безпосередньо в каналах карбюратора та не проникає далі до деталей двигуна. Забруднений, пошкоджений або нещільно встановлений фільтр може погіршувати проходження повітря чи пропускати пил через негерметичні з’єднання. Тому стан корпусу, фільтрувальної частини, кришок і повітроводів перевіряють під час планового обслуговування мотоблока.

Огляд потрібний також у разі нестабільної роботи двигуна, зниження тяги або помітного забруднення впуску. Фільтрувальну частину очищують чи замінюють відповідно до регламенту конкретного двигуна; пошкоджені деталі не варто використовувати повторно. Одночасно перевіряють, чи немає тріщин, розривів і заломів на гофрованих шлангах, наскільки щільно вони тримаються на патрубках та чи не надходить повітря в обхід фільтрації. Під час обслуговування до відкритого впускного каналу не повинні потрапляти пил, кріплення або ганчір’я.

Що перевірити перед вибором

• Модель двигуна: позначення має відповідати серії 177F або 188F; лише потужності мотоблока недостатньо для точного добору.
• Виконання фільтра: потрібний варіант у зборі з окремим верхнім фільтром і гофрованими повітроводами.
• Приєднання: порівняйте форму посадкової частини, розташування кріпильних точок та орієнтацію входу з демонтованим вузлом.
• Компонування: перевірте положення корпусу відносно бака, тяг керування, кожухів та інших деталей конкретної машини.
• Маршрут повітроводів: довжина, вигини й положення з’єднань мають давати змогу встановити шланги без натягу, стискання та різких заломів.

Рекомендації зі встановлення

Перед монтажем очищують прилеглу поверхню та перевіряють стан місця з’єднання із впуском. Фільтр закріплюють у положенні, передбаченому компонуванням двигуна, після чого приєднують повітроводи й контролюють щільність кожного стику. Гофровані ділянки повинні зберігати вільний прохідний переріз і не заважати переміщенню тяг або обслуговуванню сусідніх деталей. Якщо старий вузол відрізняється формою корпусу, напрямком патрубків чи схемою кріплення, вибору лише за індексами 177F/188F може бути недостатньо.

Цей повітряний фільтр підходить для ремонту мотоблока з відповідним двигуном і верхнім розташуванням додаткової фільтрувальної частини. Ретельне порівняння конструкції зі старою деталлю допомагає уникнути невідповідності кріплення та розміщення. Після встановлення вузол потрібно включити до регулярного переліку обслуговування: своєчасний огляд, очищення та заміна пошкодженої фільтрувальної частини підтримують нормальне проходження повітря і захищають впуск від пилового забруднення.
