Прокладка кришки блока двигуна P70F (ZS)

Прокладка кришки блока двигуна P70F (ZS)

Плоска ущільнювальна прокладка встановлюється між блоком бензинового двигуна P70F (ZS) та його кришкою. Після затягування кріплень вона заповнює невеликі нерівності між сполучуваними площинами та герметизує рознім корпусу. Це допомагає утримувати оливу всередині картера й обмежує потрапляння пилу та вологи через стик. Деталь призначена для двигунів, які застосовуються на мотоблоках і культиваторах.

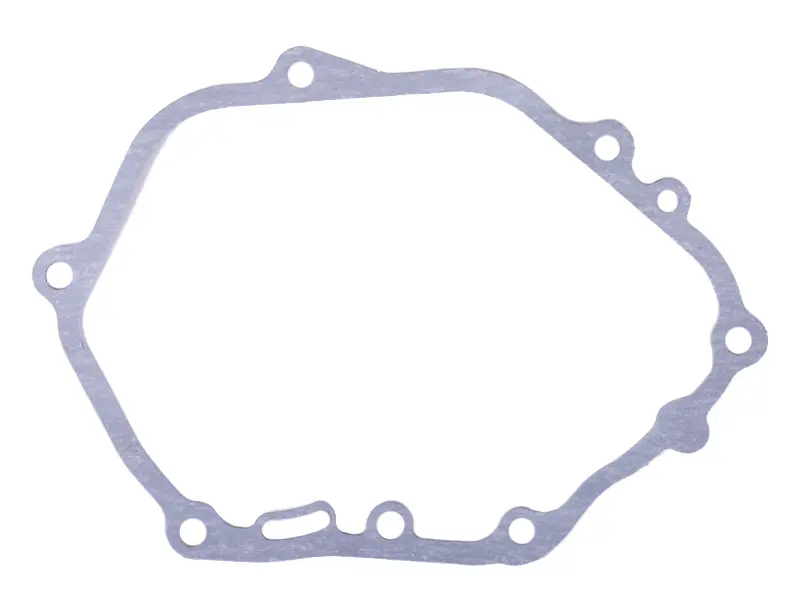

Прокладка виготовлена з пароніту та має товщину 0,5 мм. Її габаритний розмір становить 228 × 158 мм, а маса — 4 г. Контур повторює форму з’єднання кришки з блоком; по периметру передбачені монтажні отвори, а в нижній частині розташований видовжений проріз. Така геометрія потребує точного суміщення з усіма каналами, вирізами й точками кріплення двигуна. Прокладку не можна добирати лише за загальним позначенням P70F: версії P70F і P70F (ZS) представлені як окремі позиції та можуть відрізнятися виконанням кришки.

Практичні переваги

• Пароніт під час обтискання пристосовується до невеликих нерівностей сполучуваних площин, завдяки чому стик отримує рівномірне ущільнення.
• Сформований контур із готовими кріпильними отворами дає змогу правильно розташувати прокладку між кришкою та блоком без самостійного вирізання.
• Товщина 0,5 мм зберігає передбачену відстань між деталями корпусу за умови правильного встановлення та затягування кріплень.

Як перевірити сумісність

Перед замовленням потрібно звірити повне позначення двигуна — P70F (ZS), а також розміри й форму знятої прокладки. Порівняйте зовнішній контур, розташування всіх круглих отворів, видовженого прорізу та виступів по краях. Особливу увагу приділіть ділянкам біля нижньої та правої частин контуру: отвори мають збігатися з кріпленнями й проходами кришки без розтягування, підрізання або зміщення. Якщо стара деталь зруйнована, використовуйте як шаблон чисту привалкову площину знятої кришки та перевірте відповідність зазначеним розмірам 228 × 158 мм.

Коли потрібна заміна

Підставою для заміни є сліди оливи вздовж лінії з’єднання, розрив, розшарування, надмірне обтискання або деформація старої прокладки. Повторно встановлювати вже обтиснуту деталь не рекомендується: після зняття кришки її форма не відновлюється повністю, тому герметичність стику може погіршитися. Нова прокладка також потрібна під час розбирання двигуна для ремонту чи обслуговування, якщо для доступу знімалася відповідна кришка блока.

Рекомендації зі встановлення

Монтаж виконують на очищені та знежирені сполучувані поверхні. Залишки попереднього ущільнення видаляють обережно, не пошкоджуючи площини блока й кришки. Перед складанням перевірте відсутність задирок, глибоких подряпин і деформації самої кришки: нова прокладка не усуває значних пошкоджень корпусу. Деталь укладають без перегинів, суміщаючи контур і кожен отвір, після чого встановлюють кришку та рівномірно затягують кріплення у послідовності й із зусиллям, передбаченими виробником двигуна.

Після складання переконайтеся, що край прокладки ніде не зміщений і не затиснутий поза межами стику. Під час першого запуску та після нетривалої роботи огляньте лінію з’єднання на відсутність свіжих слідів оливи. Герметик застосовують лише тоді, коли це прямо передбачено інструкцією з ремонту конкретної модифікації P70F (ZS): зайвий склад може потрапити всередину корпусу. Точне звіряння виконання двигуна, контуру та розмірів до монтажу допомагає уникнути повторного розбирання.
