Прокладка кришки блока двигуна 188D

Прокладка кришки блока двигуна 188D

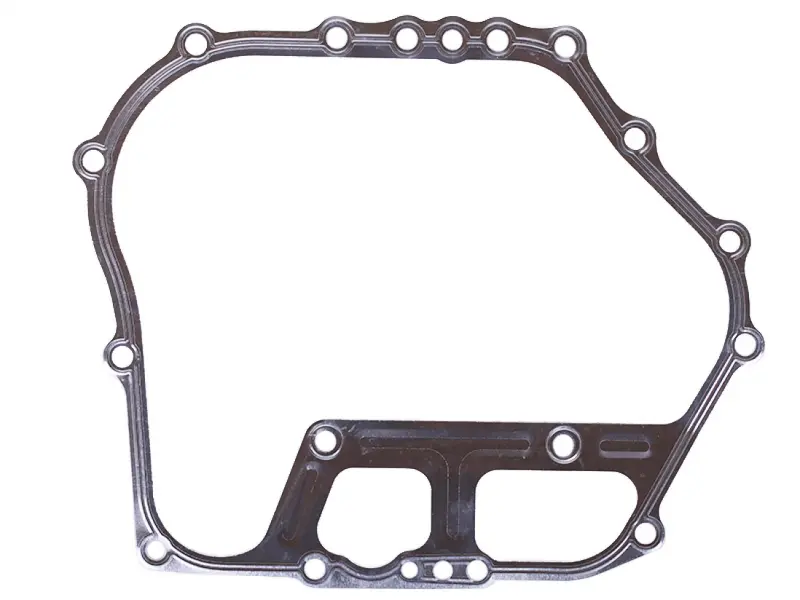

Формована прокладка призначена для встановлення між кришкою та блоком одноциліндрового дизельного двигуна 188D. Вона повторює складний контур з’єднання, охоплює монтажні отвори та розділяє внутрішні порожнини в нижній частині стику. За правильного монтажу деталь ущільнює прилеглі поверхні по всьому периметру й допомагає запобігти просочуванню оливи через роз’єм корпусу. Прокладку застосовують під час ремонту мотоблока, обслуговування двигуна або повторного встановлення знятої кришки.

Призначення та сумісність

Модель 188D належить до чотиритактних дизельних двигунів повітряного охолодження з одним циліндром. Для цієї модифікації зазначають діаметр циліндра 88 мм і номінальну потужність 11 к.с. Ці відомості допомагають визначити сімейство двигуна, проте під час вибору прокладки потрібно враховувати не лише позначення мотора. Різні виконання техніки та встановлені раніше деталі можуть відрізнятися формою кришки, тому остаточну перевірку проводять за геометрією демонтованої прокладки й посадкової площини.

Прокладка має замкнений фігурний контур, ряд отворів під кріплення по зовнішньому периметру та додаткові перемички з прорізами в нижній частині. Така конфігурація розрахована на певне розташування каналів, порожнин і точок кріплення кришки. Збігу лише кількох отворів недостатньо: зовнішня крайка, усі кріпильні точки, внутрішні вирізи та розділювальні ділянки мають суміщатися без натягування, зміщення або підрізання.

Що перевірити перед вибором

• Модель двигуна. На техніці має бути встановлений дизельний двигун сімейства 188D, а не бензиновий 188F: подібні цифрові позначення стосуються різних типів моторів і не підтверджують взаємозамінність деталей.
• Загальний контур. Порівняйте форму верхньої дуги, бічних ділянок і розширеної нижньої зони зі старою прокладкою або площиною кришки.
• Кріпильні отвори. Перевірте їхню кількість, діаметр і взаємне розташування. Кожен отвір повинен вільно збігатися з відповідною точкою кріплення.
• Внутрішні прорізи. Нижні вирізи й перемички мають точно відповідати порожнинам з’єднання та не перекривати передбачені конструкцією ділянки.
• Стан сполучених деталей. Глибокі подряпини, корозія, залишки старого ущільнення або деформація кришки можуть порушити герметичність навіть після встановлення нової прокладки.

Встановлення під час ремонту двигуна

Перед монтажем кришку знімають, повністю видаляють залишки попередньої прокладки й очищають обидві сполучені поверхні від забруднень. Посадкові площини перевіряють на пошкодження та деформацію. Нову деталь укладають без розтягування, складок і примусового суміщення отворів. Прокладка повинна лежати рівно, не заходити в порожнини та не виступати зі стику там, де її контур передбачений усередині з’єднання.

Кріплення кришки затягують рівномірно, дотримуючись послідовності та моменту, передбачених документацією конкретного двигуна. Надмірне затягування здатне зім’яти прокладку або деформувати кришку, а недостатнє залишає стик нещільним. Після складання та першого запуску перевіряють периметр з’єднання на сліди просочування. Деталь підходить для планового відновлення ущільнення після розбирання, а також для усунення течі, пов’язаної з пошкодженою, пересохлою або неправильно встановленою попередньою прокладкою. Якщо геометрія старої деталі та посадкового місця повністю збігається з цим виконанням для 188D, прокладку можна використовувати без зміни її форми.
