Металева прокладка кришки блока двигуна 170D

Металева прокладка кришки блока двигуна 170D

Прокладка призначена для герметизації стику між блоком двигуна 170D та його кришкою. Вона встановлюється між сполучуваними площинами, перекриває лінію з’єднання та допомагає утримувати моторну оливу всередині картера. Деталь застосовується під час ремонту мотоблоків та іншої техніки, оснащеної сумісним дизельним двигуном 170D.

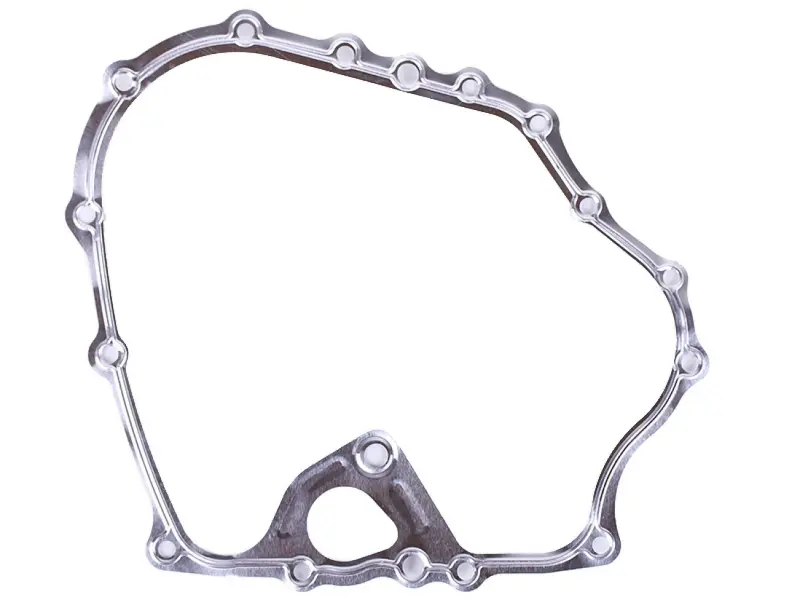

Це контурна прокладка кришки блока, а не сальник обертового вала і не прокладка клапанної кришки. Металеве виконання, складна форма периметра та розташовані по краях кріпильні отвори відповідають конфігурації з’єднання кришки з корпусом. У нижній частині передбачена окрема ділянка з великим внутрішнім прорізом і додатковими отворами. Така геометрія потребує точного суміщення з усіма каналами, посадковими точками та кріпленням конкретної версії двигуна.

Як правильно підібрати прокладку

Основний орієнтир сумісності — позначення двигуна 170D. Водночас перед замовленням потрібно врахувати, що на техніці різних виробників можуть траплятися модифікації кришок і корпусів. Найнадійніший спосіб перевірки — зіставити нову деталь зі знятою прокладкою та площиною кришки: зовнішній контур, кількість отворів, відстані між ними, розташування нижнього прорізу й усі вигини мають збігатися без натягу та зміщення.

• Модель двигуна: прокладка розрахована на двигун із позначенням 170D.
• Місце встановлення: стик кришки блока з корпусом двигуна.
• Матеріал: метал.
• Конструкція: суцільний фігурний контур із рядом отворів під кріплення та окремим нижнім прорізом.
• Критерій вибору: повний збіг геометрії зі знятою деталлю та сполучуваними поверхнями.

Не варто вибирати цю прокладку лише за загальним зовнішнім розміром або назвою техніки. Для монтажу важлива вся конфігурація: навіть невелика відмінність одного отвору, виступу чи внутрішнього проходу може завадити правильній посадці кришки. Якщо стара прокладка зруйнована, її контур можна зіставити безпосередньо з очищеною площиною знятої кришки.

Коли потрібна заміна

Прокладку замінюють, якщо по лінії з’єднання блока та кришки з’явилися сліди оливи, деталь пошкодилася під час розбирання або на ній виявлено заломи, деформацію чи порушення контуру. Потемніння корпусу саме по собі не визначає місце витоку: перед ремонтом поверхню очищають і перевіряють, звідки з’являється свіжа олива. Це допомагає відрізнити негерметичний стик кришки від витоку через розташований поруч сальник, пробку або інше ущільнення.

Після демонтажу кришки потрібно оглянути обидві сполучувані площини. Залишки попередньої прокладки та забруднення видаляють обережно, не утворюючи глибоких подряпин. Слід перевірити, чи немає задирок, вм’ятин і помітного викривлення, адже нова прокладка не виправляє пошкоджену посадкову поверхню. Усі отвори деталі мають вільно суміститися з точками кріплення; підрізати контур або розтягувати його під час монтажу не можна.

Рекомендації зі встановлення

Прокладку укладають на чисту знежирену площину без перекосу. Напрямок встановлення визначають за формою кришки, нижнім прорізом і розташуванням отворів. Кріплення спочатку наживляють, перевіряючи, що кришка стала на місце без проміжку та не змістила прокладку. Болти затягують рівномірно, у послідовності та із зусиллям, передбаченими настановою для конкретного двигуна 170D. Надмірне затягування може деформувати кришку або пошкодити різьбу, а нерівномірне — залишити негерметичну ділянку.

Після складання корисно очистити зовнішню лінію стику, запустити двигун і перевірити з’єднання спочатку під час нетривалої роботи, а потім після прогрівання. За правильно підібраної геометрії, справних площин і коректного затягування прокладка відновлює щільне з’єднання кришки з блоком та допомагає усунути підтікання оливи саме через цей стик.
