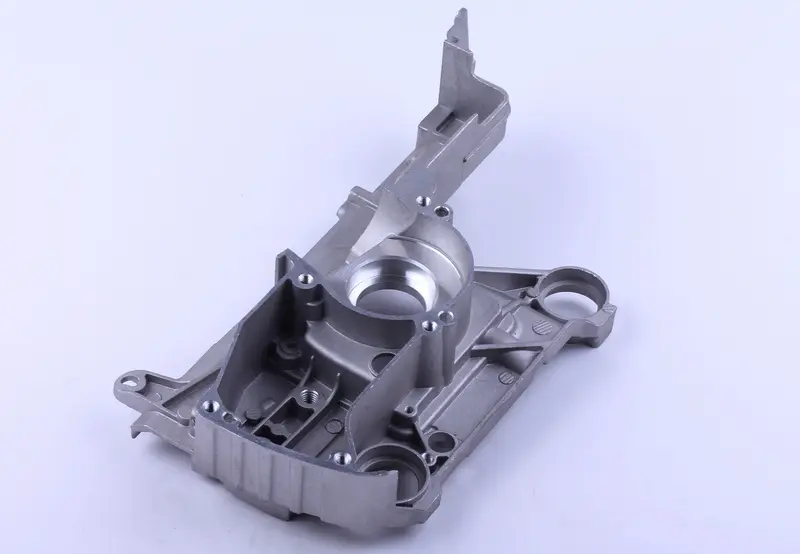

Правий картер бензопили Goodluck GL4500/GL5200

Правий картер для бензопил Goodluck GL4500 і GL5200

Корпусна деталь призначена для ремонту двигуна бензопил Goodluck моделей GL4500 і GL5200. Це права половина картера, яка з’єднується з відповідною частиною та бере участь у формуванні корпусу кривошипної камери. У складеному двигуні картер утримує посадкові компоненти колінчастого вала й слугує основою для встановлення пов’язаних деталей. Заміна потрібна за наявності тріщин, деформації площини стику, пошкодження кріпильних місць або зношення посадок, через яке двигун неможливо правильно скласти.

Призначення та особливості конструкції

Деталь має центральну посадкову ділянку, внутрішню порожнину, ребра, різьбові точки й отвори для з’єднання з іншими компонентами бензопили. Геометрія правої половини має забезпечувати точне сполучення з лівою частиною картера. Від стану посадок, площини роз’єму та кріпильних місць залежить положення колінчастого вала, підшипників і ущільнень після складання. Тому такий корпус підбирають не як універсальну зовнішню кришку, а як деталь двигуна з визначеною формою та розташуванням усіх приєднувальних ділянок.

• Сторона встановлення: права половина картера. Перед замовленням потрібно визначити, яка саме сторона пошкоджена на бензопилі, що ремонтується.
• Призначення: формування частини корпусу двигуна та кривошипної камери, розміщення посадкових компонентів колінчастого вала і з’єднання з парною половиною.
• Заявлена сумісність: бензопили Goodluck GL4500 і GL5200. Позначення моделі варто звіряти повністю, адже в техніці однієї серії можуть траплятися конструктивні виконання різних випусків.
• Виконання: корпусна деталь складної форми з внутрішніми посадковими зонами, ребрами та кількома кріпильними точками.

Як перевірити відповідність перед купівлею

Модель GL4500 або GL5200 є головним орієнтиром, однак для впевненого добору корисно зіставити старий картер із новою деталлю за стороною, загальним контуром і розташуванням усіх з’єднань. Порівняйте форму центральної посадкової ділянки, кількість і положення різьбових точок, отвори по периметру, конфігурацію внутрішньої порожнини, опорні ребра та місця кріплення сусідніх компонентів. Окрему увагу приділіть зоні сполучення двох половин: їхні контури й отвори мають збігатися без зміщення та примусового припасування.

Якщо двигун раніше складався з деталей різних модифікацій, перевіряйте не лише назву бензопили, а й фактичну геометрію встановленого корпусу. Не визначайте сторону за положенням пили на столі: орієнтуйтеся на розміщення деталі у штатно складеному інструменті. До початку ремонту також оцінюють стан другої половини картера. Зношена або деформована парна частина може завадити точному з’єднанню навіть після встановлення нового правого корпусу.

Рекомендації зі встановлення

Заміна картера передбачає розбирання двигуна та перенесення сполучених компонентів. Перед складанням очищають площини з’єднання й перевіряють їх на пошкодження, залишки старого ущільнення та задирки. Посадкові місця підшипників і ущільнень оглядають окремо: компоненти не повинні встановлюватися з перекосом або надмірним зусиллям. Стан підшипників, ущільнень, кріплення та парної половини оцінюють до остаточного складання, оскільки після монтажу доступ до них буде обмежений.

• Не припасовуйте отвори, що не збігаються, свердлінням або надмірним затягуванням кріплення.
• Не складайте корпус із пошкодженою площиною стику без усунення причини нещільного з’єднання.
• Затягуйте кріплення рівномірно, дотримуючись порядку та зусилля, передбачених для конкретної версії двигуна.
• Після складання перевіряють вільне обертання колінчастого вала та відсутність перекосу до запуску бензопили.

Правий картер Goodluck GL4500/GL5200 підходить для відновлення двигуна, коли локальний ремонт попереднього корпусу не забезпечує правильні посадки та щільне з’єднання половин. Ретельне порівняння геометрії й акуратне встановлення допомагають повернути компонентам двигуна штатне взаємне положення та уникнути повторного розбирання через невідповідний корпус.
