Нижнє кріплення паливного бака для двигуна 192D

Нижнє кріплення паливного бака 192D

Деталь призначена для нижньої фіксації паливного бака на мотоблоці або культиваторі з дизельним двигуном 192D. Кріплення підтримує бак знизу, утримує його в передбаченому положенні відносно двигуна та доповнює інші точки фіксації. Його застосовують під час ремонту техніки, якщо штатна деталь деформована, пошкоджена в місцях установлення або більше не забезпечує правильну посадку бака.

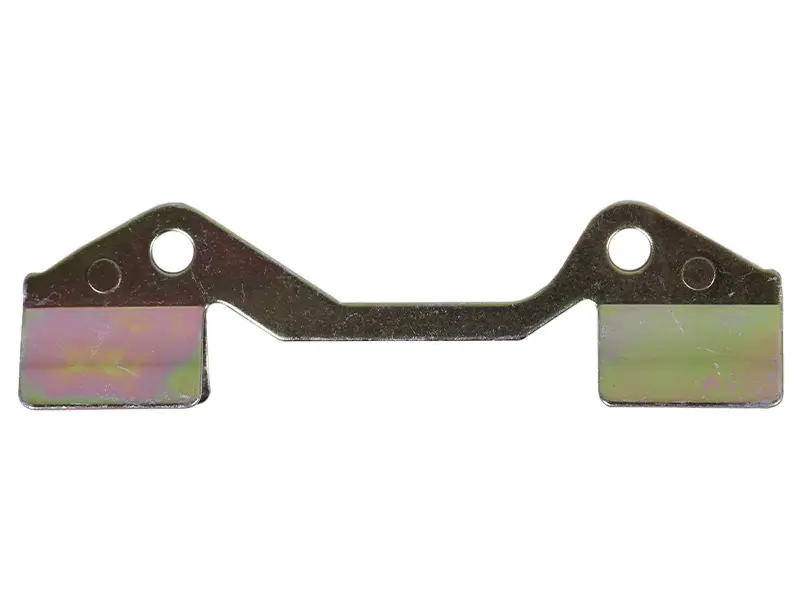

Кріплення має форму єдиної симетричної деталі з центральною перемичкою, двома круглими монтажними отворами та відігнутими опорними майданчиками по краях. Така конфігурація відповідає завданню нижньої підтримки: майданчики розташовуються під відповідними ділянками бака, а отвори використовуються для встановлення кріпильних деталей. Міжболтова відстань становить 74 мм, маса деталі — 61 г. Ці параметри потрібно враховувати разом із загальною геометрією, адже саме позначення двигуна не виключає відмінностей між окремими виконаннями техніки.

Що перевірити під час вибору

• Модель двигуна. Кріплення розраховане на дизельний двигун 192D із повітряним охолодженням, який застосовується на мотоблоках і культиваторах.
• Міжболтову відстань. У цієї деталі вона дорівнює 74 мм; вимірювання знятого кріплення допомагає відсіяти варіант з іншою посадкою.
• Розташування отворів. Зіставте їхню кількість, діаметр і положення відносно центральної перемички та крайніх майданчиків.
• Контур деталі. Порівняйте довжину, вигини, висоту опорних ділянок і форму вирізів зі старим кріпленням.
• Посадку бака. Нижні майданчики мають припадати на передбачені місця без примусового згинання кріплення або зміщення бака.

Коли потрібна заміна

Підставою для заміни є вигин перемички, порушення форми опорних майданчиків, тріщини, збільшені чи пошкоджені монтажні отвори, а також помітний люфт бака за справних кріпильних деталей. Деформована опора може утримувати бак із перекосом, унаслідок чого змінюється його положення відносно двигуна та паливної магістралі. Установлення деталі правильної геометрії відновлює штатну нижню точку фіксації та допомагає рівномірно розташувати бак на передбачених опорах.

Рекомендації зі встановлення

Перед монтажем зніміть старе кріплення та очистьте посадкові місця, щоб забруднення не перешкоджало щільному приляганню. Спочатку прикладіть нову деталь без остаточного затягування: монтажні отвори мають суміститися вільно, а обидва опорні майданчики — зайняти однакове положення під баком. Не підгинайте перемичку, щоб компенсувати розбіжність отворів: така невідповідність може вказувати на іншу модифікацію деталі, деформацію суміжних частин або неправильне положення бака.

Кріпильні деталі затягують рівномірно, контролюючи, щоб бак не зміщувався та не торкався частин, із якими конструктивно не повинен контактувати. Після складання перевірте відсутність люфту, перекосу й натягу паливної магістралі. Якщо старі болти, гайки або шайби пошкоджені, їхній стан потрібно оцінити окремо: саме кріплення не усуває зношення різьби чи інших монтажних деталей.

Ця позиція підходить для обслуговування паливної системи техніки на базі двигуна 192D, коли потрібна саме нижня опора з міжболтовою відстанню 74 мм. Для впевненого підбору зіставте модель двигуна, розміри та форму знятої деталі до початку складання.
