Нижнє кріплення паливного бака двигуна 170D

Нижнє кріплення паливного бака двигуна 170D

Деталь призначена для нижньої фіксації паливного бака на дизельному двигуні 170D, який застосовується на мотоблоках та іншій малій техніці. Кріплення підтримує бак знизу, зберігає його передбачене положення відносно двигуна та слугує опорою в місцях штатного монтажу. Така запчастина потрібна під час відновлення кріплення після деформації, пошкодження отворів, появи люфту або розбирання паливної системи.

Конструкція та основні параметри

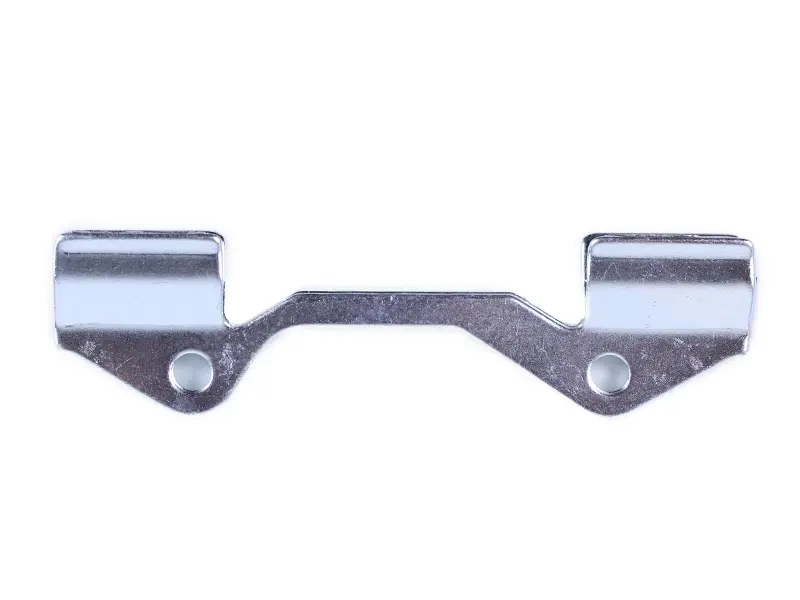

Кріплення має форму профільованої планки з двома круглими монтажними отворами. На краях розташовані відігнуті опорні ділянки, а центральна частина з’єднує обидві точки кріплення. Симетрична форма дає змогу розподілити опору по двох боках бака та встановити деталь у передбачене для неї нижнє положення.

Заявлена довжина кріплення становить 123 мм, міжболтова відстань — 74 мм, маса — 57 г. Ці параметри особливо корисні під час добору запчастини для двигуна, який уже ремонтували або який може відрізнятися виконанням навісних деталей. Перед замовленням варто виміряти стару планку та відстань між центрами кріпильних точок: збіг позначення 170D сам по собі не замінює перевірку геометрії.

Коли потрібна заміна

Оглянути нижнє кріплення слід, якщо бак став помітно рухомим, змістився відносно посадкового положення або біля кріпильних точок з’явився люфт. Підставою для заміни також є вигин планки, тріщини, витягнуті чи пошкоджені отвори та деформовані крайні ділянки. Використання деталі з порушеною геометрією ускладнює правильне встановлення бака та може створювати небажане напруження в місцях з’єднання.

Під час діагностики доцільно перевірити не лише саму планку, а й відповідні точки на двигуні, верхнє кріплення, амортизувальні деталі бака та стан використаного кріпежу. Якщо причина рухомості знаходиться в суміжних деталях, встановлення лише нової нижньої опори не усуне проблему повністю. Комплексна перевірка допомагає відновити штатне положення бака без перекосу.

Що порівняти перед придбанням

• Модель двигуна: деталь розрахована на виконання 170D.
• Призначення: це нижня планка, тому її не слід плутати з верхнім кріпленням бака.
• Загальна довжина: орієнтовне контрольне значення — 123 мм.
• Міжболтова відстань: заявлений розмір між кріпильними точками — 74 мм.
• Форма: перевірте розташування двох отворів, контур центральної частини та напрямок відігнутих країв.
• Стан суміжних деталей: посадкові точки мають давати змогу встановити планку без примусового згинання.

Встановлення та перевірка після ремонту

Перед демонтажем бак потрібно звільнити від навантаження на нижню опору та забезпечити доступ до кріпильних точок. Стару деталь знімають, після чого очищають місця прилягання й перевіряють їх на пошкодження. Нову планку спочатку суміщають з отворами без перекосу, кріпеж наживляють з обох боків і лише потім затягують рівномірно. Зусилля затягування обирають за технічною документацією конкретного двигуна, оскільки для цієї позиції окреме значення не заявлене.

Після складання бак має зберігати стійке положення, а планка — прилягати без помітного вигину та зміщення. Додатково перевіряють, чи не натягнуті паливні шланги та чи не торкається бак деталей, для яких такий контакт не передбачений. Нижнє кріплення 170D підходить для планового ремонту й відновлення штатного встановлення бака за умови збігу розмірів, розташування отворів і профілю старої деталі.
