Балансувальний вал із шестернею для дизельного двигуна 188D

Балансувальний вал із шестернею для двигуна 188D

Деталь призначена для системи зрівноважування одноциліндрового дизельного двигуна 188D. Балансувальний вал обертається через зубчастий привід і компенсує частину коливань, які виникають під час руху поршня та роботи кривошипно-шатунного механізму. Справна система зрівноважування робить роботу двигуна рівнішою, зменшує вібрацію, що передається на раму, та обмежує небажані динамічні навантаження на сполучені деталі.

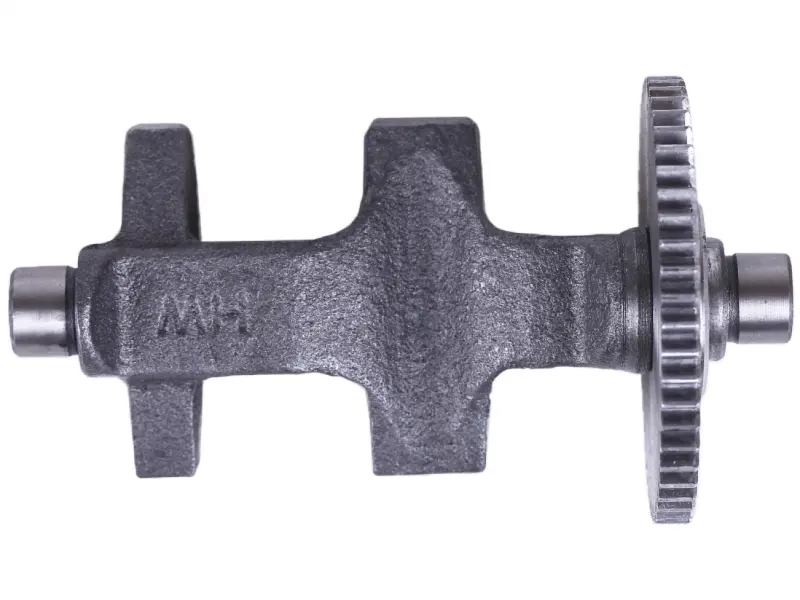

Вал має противаги та встановлену з одного боку шестерню. Опорні ділянки на його кінцях призначені для розміщення у штатних посадкових місцях двигуна. Така конструкція одночасно забезпечує обертання вала й дію його несиметричних мас, які створюють зрівноважувальний момент. Запчастина застосовується в дизельних двигунах 188D, установлених на мотоблоках та іншій малій сільськогосподарській техніці з відповідним силовим агрегатом.

Основні параметри

• Призначення: балансувальний механізм дизельного двигуна.
• Модель двигуна: 188D.
• Конструкція: вал із противагами та зубчастою шестернею.
• Довжина: 144 мм.
• Діаметр шестерні z53: 83 мм.
• Посадкове місце підшипника: 17 мм.
• Маса: 1039 г.

Коли потрібна заміна

Перевірка балансувального механізму доречна за появи незвично сильної вібрації, механічного шуму з боку картера, люфту вала або помітного пошкодження зубців шестерні. Причиною заміни також можуть бути зношення опорних поверхонь, деформація противаг і порушення геометрії деталі після несправності пов’язаних компонентів двигуна. Тривала робота з пошкодженим валом або шестернею здатна погіршити зачеплення та збільшити навантаження на посадкові місця, тому під час розбирання оцінюють сам вал, сполучені шестерні, підшипники й поверхні картера.

Як перевірити сумісність

Позначення 188D є основним орієнтиром, однак перед придбанням потрібно зіставити демонтовану деталь за всією конструкцією. Порівняйте загальну довжину 144 мм, діаметр шестерні 83 мм, посадку під підшипник 17 мм, розташування противаг, форму обох кінців і положення шестерні відносно корпусу вала. Збігу лише моделі техніки недостатньо: на мотоблоках різних років випуску можуть використовуватися двигуни та внутрішні деталі різних модифікацій. Підбір виконують за моделлю фактично встановленого двигуна та геометрією знятого вала.

Установлення та обслуговування

Монтаж проводять на розібраному двигуні з доступом до балансувального механізму. Перед складанням очищають посадкові поверхні, перевіряють стан підшипників і переконуються, що зубці сполученої шестерні не мають сколів, вираженого вироблення або зім’ятих країв. Вал має встановлюватися без перекосу та вільно обертатися у передбачених опорах. Положення зубчастого приводу виставляють відповідно до схеми складання двигуна 188D: правильна взаємна орієнтація балансувального й колінчастого валів необхідна для компенсації коливань.

Після встановлення механізм обережно прокручують вручну та контролюють плавність ходу, відсутність заклинювання й стороннього контакту противаг із картером. Одночасно доцільно перевірити чистоту внутрішніх порожнин і стан демонтованих ущільнень. Такий порядок допомагає відновити штатну роботу системи зрівноважування та уникнути повторного розбирання двигуна через зношену сполучену деталь.
