Контрольно-розподільний блок компресора з регулятором тиску

Блок регулювання та підключення повітряної лінії компресора

Контрольно-розподільний блок призначений для встановлення у вихідній частині компресора та налаштування тиску повітря, що надходить до підключеного пневматичного обладнання. Він поєднує регулятор тиску, корпус із різьбовими приєднувальними ділянками та бічний швидкорознімний роз’єм. Таке виконання дає змогу створити компактну точку керування подачею повітря без розміщення основних компонентів на окремих з’єднаннях.

Регулятор потрібний тоді, коли тиск на виході компресора необхідно привести до значення, передбаченого для певного інструмента або виконуваної операції. Налаштування здійснюється верхньою поворотною ручкою. Після регулювання повітря спрямовується до шланга через бічне швидкорознімне з’єднання, тому для підключення сумісної пневмолінії не потрібно щоразу розбирати різьбовий стик.

Коли варто замінити блок

Деталь застосовують під час ремонту компресора в разі механічного пошкодження корпусу, порушення регулювання, витоку повітря у місцях з’єднань або незадовільного стану швидкорознімного роз’єму. Перевірка блока також доречна, якщо вихідний тиск перестав нормально реагувати на положення ручки або з’єднання зі шлангом стало недостатньо щільним. Перед заміною потрібно окремо виключити несправності шланга, відповідного штуцера та інших компонентів пневмолінії.

Новий блок має відповідати компонуванню ремонтованого компресора. Однакового призначення недостатньо: подібні регулятори можуть відрізнятися розмірами й типами різьби, розташуванням портів, способом кріплення, напрямком підключення та форматом вихідного роз’єму. Ці параметри потрібно зіставити зі знятою деталлю та посадковими місцями обладнання. Розмір різьби не визначають лише за зовнішнім діаметром — значення мають також її крок і виконання.

Що перевірити під час добору

• Приєднання до компресора: порівняйте кількість, розташування та призначення різьбових портів, щоб блок став у штатне положення без перехідників і перекосу.
• Підключення пневмолінії: відповідна частина шланга повинна підходити до встановленого бічного швидкорознімного роз’єму.
• Діапазон регулювання: параметри блока мають відповідати тиску компресора та вимогам обладнання, яке планується використовувати.
• Габарити й орієнтація: навколо верхньої ручки має залишатися місце для налаштування, а шланг не повинен упиратися в корпус компресора.
• Стан суміжних деталей: різьби, ущільнення та відповідний штуцер перевіряють до складання, адже їх пошкодження також може спричиняти витік.

Особливості конструкції та встановлення

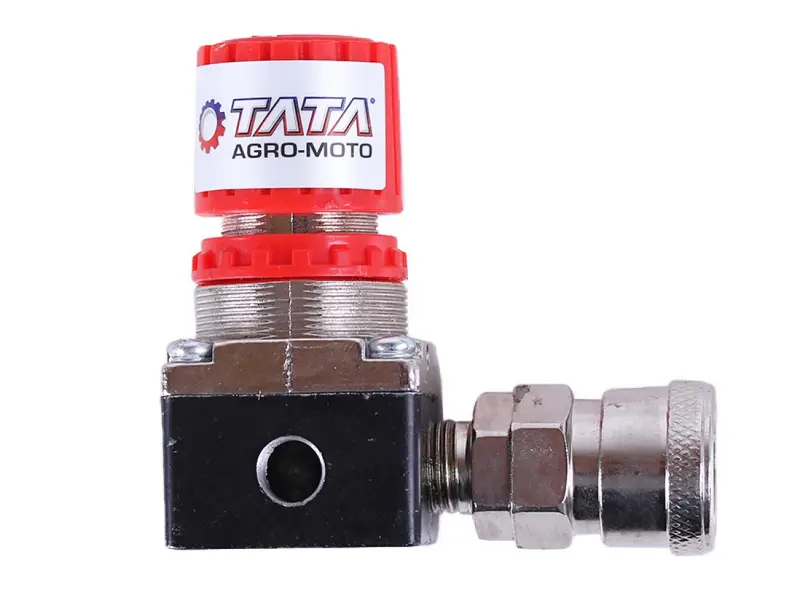

Верхня рифлена ручка забезпечує зручний доступ до регулювання, а різьбова частина під нею дає змогу встановити блок у передбачене посадкове місце. Бічний металевий роз’єм обладнаний рухомою муфтою для швидкого приєднання та від’єднання сумісного штуцера. На корпусі також передбачений окремий порт; його призначення і спосіб підключення потрібно зіставити зі схемою конкретного компресора.

Перед демонтажем компресор вимикають і повністю скидають тиск із ресивера та підключеної лінії. Під час складання блок установлюють без перекосу, зберігають штатну орієнтацію каналів і застосовують придатне для пневматичних різьбових з’єднань ущільнення. Надмірне зусилля затягування небажане, оскільки може пошкодити різьбу або корпус. Після монтажу стики перевіряють на витік, потім установлюють мінімальний вихідний тиск і поступово налаштовують його відповідно до вимог підключеного інструмента.

Цей контрольно-розподільний блок призначений для відновлення зручного керування вихідним тиском і підключення повітряного шланга. Точна перевірка різьб, компонування портів, швидкорознімного з’єднання та допустимих параметрів перед монтажем допомагає уникнути несумісності й повторного розбирання компресора.
