Замок запалювання Yamaha JOG Aprio 4JP ST, 4+1 провід

Замок запалювання Yamaha JOG Aprio 4JP ST

Замок призначений для заміни основного ключового перемикача на скутерах Yamaha JOG Aprio сімейства 4JP. Він керує ввімкненням бортового живлення, дозволяє запуск двигуна та переводить скутер у вимкнений стан. Деталь підходить для ремонту, коли старий замок пошкоджений, ключ повертається із заїданням, контактні групи спрацьовують нестабільно або користуватися скутером неможливо через втрату ключів.

Призначення та будова

У штатній системі JOG Aprio головний перемикач використовується для запуску й зупинки двигуна, увімкнення та вимкнення електрообладнання, блокування керма й відмикання сидіння. На лицьовій частині передбачені положення, що відповідають основним режимам роботи замка. Механічна частина приймає ключ і передає обертання на перемикальний механізм, а провідний вивід з’єднує контактну групу з проводкою скутера.

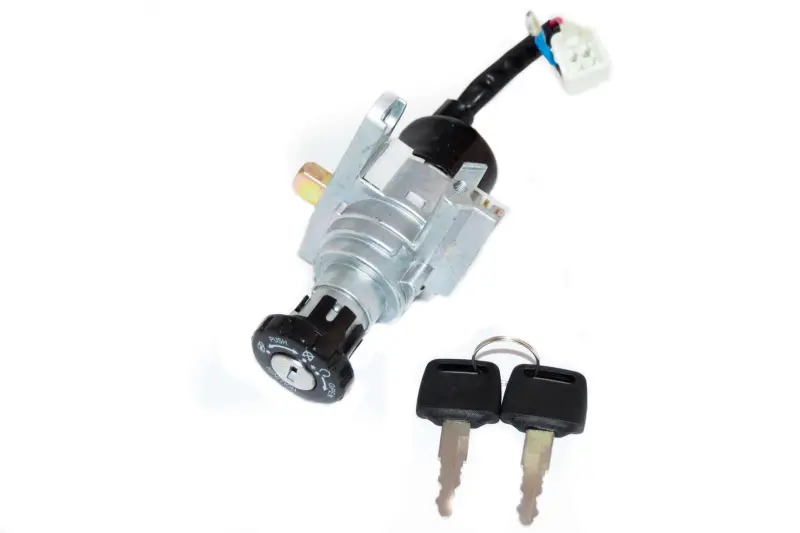

Ця версія виконана як окремий основний замок, а не як набір замків для кількох точок скутера. Конструкція містить корпус із монтажними вушками, ключовий циліндр, джгут проводів і роз’єм. Схема підключення має чотири проводи, зібрані в роз’ємі, та один окремий провід. До комплекту входять два ключі. Така конфігурація дає змогу замінити несправний головний перемикач, залишивши інші справні замки на скутері.

Що перевірити перед вибором

• Модель і код серії. Деталь розрахована на Yamaha JOG Aprio 4JP. Самої назви JOG недостатньо: в інших поколіннях і модифікаціях застосовуються замки з іншим кріпленням або підключенням.
• Кількість виводів. У старої деталі мають збігатися схема 4+1, форма основного роз’єму та окремий провід. Подібний корпус не підтверджує сумісність проводки.
• Кріплення. Порівняйте розташування монтажних вушок, напрямок установлення та положення корпусу відносно кронштейна. Замок має ставати без перекосу й перероблення штатного посадкового місця.
• Механічний привід. Зіставте форму та розташування задньої приводної частини, пов’язаної з передбаченими на скутері функціями блокування й відмикання.
• Лицьова частина. Перевірте розташування робочих положень ключа та доступ до замка після встановлення облицювання.

Позначення «голий» у назві відрізняє цю позицію від повного набору замків. Якщо одночасно пошкоджений замок сидіння або інші запірні механізми, варто заздалегідь визначити, чи потрібен лише головний перемикач, чи єдиний комплект. Після встановлення для основного замка та збережених штатних замків можуть використовуватися різні ключі.

Установлення та перевірка роботи

Монтаж виконують із від’єднаним акумулятором. Старий замок знімають після отримання доступу до кріплення та роз’єму, не витягуючи джгут за проводи. Новий корпус установлюють у штатне положення, фіксують без перекосу, потім приєднують роз’єм і окремий вивід за початковою схемою скутера. Скручування замість передбаченого з’єднання та переставляння проводів без перевірки розпінування неприпустимі.

До остаточного складання облицювання потрібно перевірити повертання ключа в усіх передбачених положеннях, увімкнення приладів, дозвіл запуску, зупинку двигуна та механічні функції головного перемикача. Ключ має рухатися без надмірного зусилля, а джгут — проходити подалі від гострих крайок і рухомих частин кермового керування. Точний збіг моделі 4JP, кріплення, приводу та підключення 4+1 робить цей замок практичним рішенням для відновлення штатного керування Yamaha JOG Aprio.
