Реле-регулятор заряджання для мотоблока 175N/180N (7/9 к.с.)

Реле-регулятор заряджання для мотоблока 175N/180N

Реле-регулятор призначене для системи заряджання мотоблоків із дизельними двигунами 175N і 180N потужністю 7/9 к.с. Деталь працює разом із генератором та акумулятором: перетворює струм, що надходить від генератора, і підтримує параметри, потрібні для заряджання батареї та живлення встановленого електрообладнання. Це не стартер і не тягове реле, тому під час підбору слід орієнтуватися саме на систему заряджання двигуна.

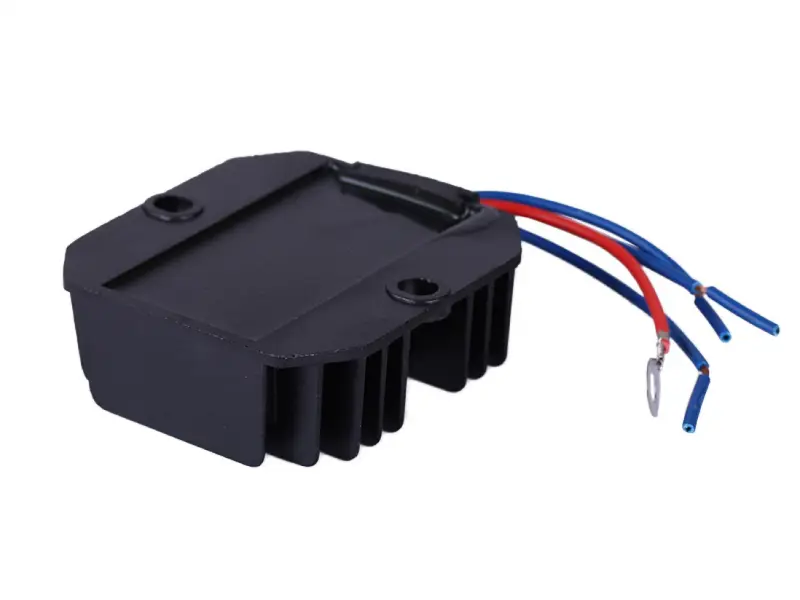

Модуль виготовлений в окремому чорному корпусі із зовнішніми ребрами. Така форма збільшує площу поверхні корпусу та сприяє відведенню тепла під час роботи. Для фіксації передбачено два монтажні отвори, а підключення виконується окремими проводами. Відкриті наконечники потребують точного з’єднання з відповідними проводами техніки; визначати місця підключення лише за кольором ізоляції не можна.

Коли потрібно перевірити реле заряджання

Діагностика системи потрібна, якщо акумулятор перестав нормально заряджатися, швидко розряджається після роботи, напруга помітно змінюється залежно від обертів двигуна або освітлення працює нестабільно. Подібні ознаки можуть виникати не лише через регулятор: перед заміною перевіряють стан акумулятора, генератора, проводки, контактів і з’єднань із масою. Це допомагає знайти справжню причину несправності та не встановлювати справну деталь замість іншого пошкодженого компонента.

Що звірити під час підбору

• Модель двигуна. Основний орієнтир — позначення 175N або 180N. Назви мотоблока недостатньо, адже техніка однієї серії може комплектуватися різними двигунами.
• Потужність і виконання. Позиція розрахована на зазначені в назві варіанти 7/9 к.с.; параметри встановленого двигуна перевіряють до замовлення.
• Підключення. Зіставляють кількість проводів, їхнє призначення, тип наконечників і схему з’єднання зі знятим регулятором.
• Кріплення. Перевіряють розташування двох монтажних точок, вільне місце для корпусу та напрямок виходу проводів.
• Стан проводки. Підгорілі, ослаблені або окиснені з’єднання усувають до встановлення, інакше проблема із заряджанням може залишитися.

Встановлення та перевірка роботи

Перед демонтажем старого регулятора фіксують розташування кожного з’єднання та звіряють його зі схемою конкретного двигуна. Роботи виконують на заглушеній і знеструмленій техніці. Корпус закріплюють без перекосу, проводи прокладають подалі від гарячих і рухомих частин, а наконечники з’єднують без натягу. Не можна поєднувати проводи навмання або переносити схему з іншої модифікації двигуна: однакова форма корпусу ще не означає однакового підключення.

Після монтажу контролюють напругу на акумуляторі за вимкненого та працюючого двигуна, перевіряють з’єднання й відсутність надмірного нагрівання контактів. Якщо показники залишаються нестабільними, діагностику продовжують із перевірки генератора, акумулятора та проводки. Реле-регулятор підходить для ремонту системи заряджання мотоблока з двигуном 175N або 180N за умови збігу виконання, кріплення та схеми підключення.
