Прокладка кришки блока двигуна 188F (13 к.с.)

Прокладка кришки блока двигуна 188F (13 к.с.)

Ущільнювальна деталь призначена для встановлення між кришкою та картерною частиною бензинового двигуна 188F потужністю 13 к.с. Вона закриває лінію стику двох корпусних деталей, допомагає утримувати моторну оливу всередині картера та запобігає її просочуванню через з’єднання. Прокладка потрібна під час планового обслуговування, розбирання двигуна або усунення течі в зоні кришки блока.

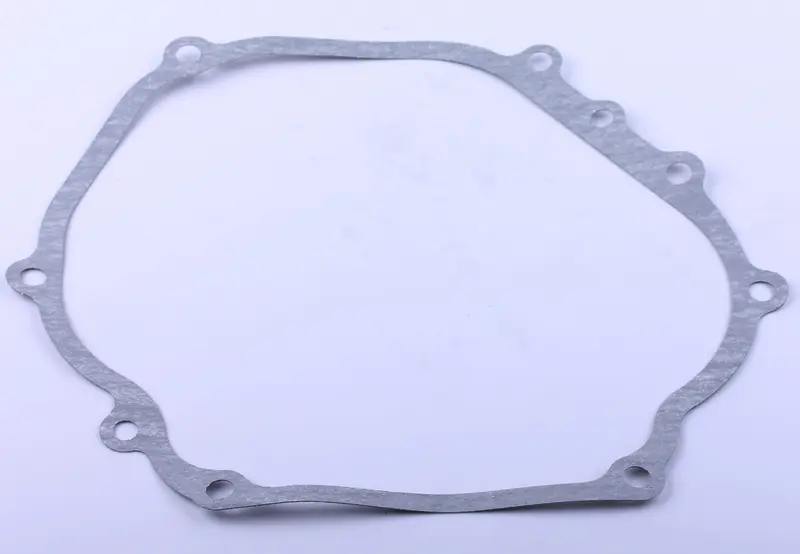

Деталь виготовлена з пароніту та має фігурний замкнений контур з отворами під кріплення. Така форма повторює конфігурацію з’єднуваних поверхонь: широка центральна частина залишається відкритою, а ущільнення проходить по периметру кришки. Правильне суміщення всіх отворів дає змогу встановити кріплення без зсуву прокладки та перекрити стик по всій довжині.

Призначення та причини заміни

Під час експлуатації прокладка постійно затиснута між корпусом двигуна та кришкою. Після зняття кришки стара деталь може втратити форму, надірватися або частково залишитися на поверхні. Повторне встановлення пошкодженого ущільнення здатне залишити негерметичні ділянки. Нова прокладка також потрібна, якщо вздовж лінії з’єднання з’явилися сліди оливи, а огляд підтвердив порушення цілісності попередньої деталі.

Ця позиція належить саме до прокладок кришки блока, а не до манжет обертових валів і не до прокладок головки циліндра чи клапанної кришки. Вона працює у нерухомому фланцевому з’єднанні. Таку відмінність необхідно враховувати під час замовлення: кілька прокладок одного двигуна можуть мати зовсім різні контури та призначення.

Як перевірити сумісність

• Модель двигуна: головними орієнтирами є позначення 188F і потужність 13 к.с.
• Місце встановлення: деталь має бути потрібна для стику кришки з картерною частиною блока, а не для іншого з’єднання двигуна.
• Зовнішній контур: порівняйте вигини, виступи та форму периметра зі знятою прокладкою або самою кришкою.
• Кріпильні отвори: перевірте їхню кількість, розташування та взаємні інтервали. Усі точки повинні збігатися без розтягування та підрізання.
• Виконання двигуна: перед замовленням врахуйте можливі відмінності між модифікаціями техніки із силовим агрегатом сімейства 188F.

Двигуни 188F застосовують не лише на мотоблоках. Вони трапляються на культиваторах, мотопомпах, снігоприбиральній техніці та інших машинах з одноциліндровим чотиритактним бензиновим двигуном повітряного охолодження. Добирати прокладку слід за моделлю та конструкцією самого двигуна, а не лише за назвою чи маркою машини, на якій він установлений.

Рекомендації зі встановлення

Перед складанням видаліть залишки попередньої прокладки з обох сполучуваних поверхонь та очистьте лінію стику від оливи й забруднень. Працюйте обережно, щоб не залишити подряпин і задирок на площинах. Огляньте кришку та картер: деформація, пошкодження кромки або частинки старого ущільнення можуть завадити рівномірному приляганню нової деталі.

Прокладку укладають без перекосу, послідовно суміщаючи контур і кожен кріпильний отвір. Вона не повинна перекривати отвори, утворювати складки або зміщуватися під час установлення кришки. Кріплення затягують рівномірно, дотримуючись порядку та зусилля, визначених виробником конкретного двигуна. Надмірне затягування може деформувати кришку або продавити ущільнювальний матеріал, а недостатнє — не забезпечити щільного притискання по периметру.

Після складання та першого запуску перевірте стик кришки по всьому контуру. Відсутність свіжих слідів оливи свідчить про правильну посадку. Якщо теча зберігається, потрібно повторно перевірити чистоту й стан сполучуваних площин, положення прокладки та рівномірність кріплення. Точне порівняння форми до монтажу допомагає уникнути повторного розбирання двигуна.
