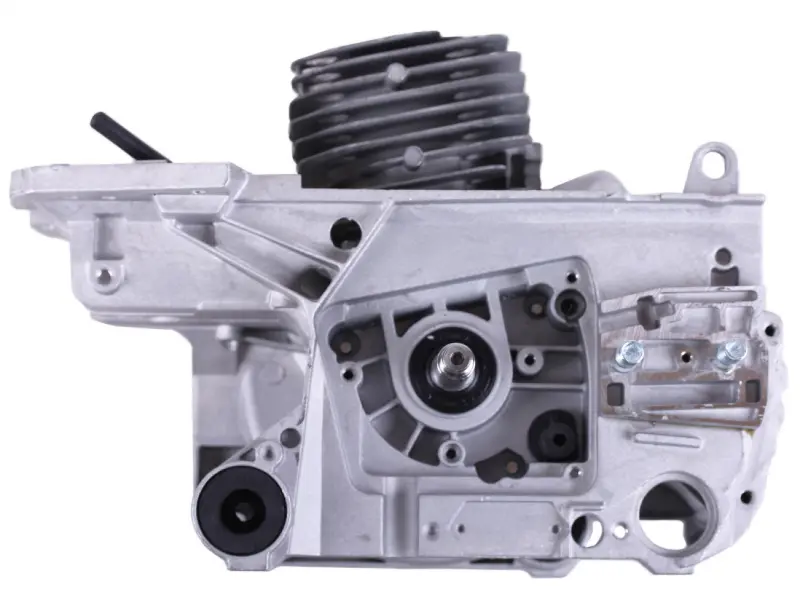

Картер двигуна бензопили Goodluck GL4500/5200 з колінвалом і ЦПГ

Картер двигуна Goodluck GL4500/5200 з колінвалом і ЦПГ

Зібраний моторний модуль призначений для ремонту бензопил Goodluck серій GL4500 і GL5200. В одній позиції поєднані картер, колінчастий вал та циліндро-поршнева група. Такий формат доречний для відновлення пилки після пошкодження одразу кількох деталей двигуна, коли заміна окремої половини корпусу, одного вала або поршневої групи вже не усуває несправність комплексно.

Картер є основою двигуна: всередині нього розташований колінчастий вал, а зверху встановлена циліндро-поршнева група. Корпус утворює кривошипну камеру, утримує опори колінвала та має посадкові місця для суміжних деталей бензопили. Колінчастий вал перетворює зворотно-поступальний рух поршня на обертання, яке далі використовується приводом пиляльної гарнітури. Стан цих компонентів безпосередньо впливає на стабільність роботи двигуна, відсутність зайвих люфтів і правильну взаємодію деталей кривошипно-шатунного механізму.

Коли доцільна заміна модуля

Установлення картерного блока в зборі актуальне за наявності тріщин корпусу, пошкоджених посадок під опори колінвала, деформації з’єднуваних поверхонь, значного люфту вала або серйозного зношення циліндро-поршневої групи. Такі несправності можуть супроводжуватися підсмоктуванням повітря через з’єднання картера, складним запуском, нестабільними обертами, втратою тяги, стороннім шумом і надмірною вібрацією. Перед ремонтом потрібна діагностика, адже подібні ознаки також можуть бути пов’язані з карбюратором, ущільненнями, системою запалювання чи подавання пального.

Що перевірити під час підбору

• Модель бензопили: деталь розрахована на Goodluck GL4500 і GL5200, однак виконання конкретної пилки потрібно звірити до розбирання.
• Конфігурацію корпусу: порівняйте форму картера, розташування кріпильних точок, технологічних отворів і місць установлення суміжних деталей.
• Виконання циліндра: у сімействі 4500/5200 трапляються поршневі різного діаметра, тому самого позначення моделі недостатньо для остаточного вибору.
• Колінчастий вал: зіставте довжину та форму вихідних кінців, різьби, посадки під маховик і деталі приводу.
• Сторону зчеплення та стартера: установлений блок має відповідати компонентам, які переноситимуться зі старого двигуна.
• Навісні компоненти: завчасно перевірте сумісність карбюратора, впускних деталей, глушника, магнето та кріплення.

Рекомендації з установлення

Перед монтажем бензопилу очищають від тирси та забруднень, а демонтовані компоненти оглядають на зношення і пошкодження. Особливої уваги потребують ущільнення, підшипникові посадки, кріплення, впускні з’єднання та деталі, розташовані поряд з обертовим валом. Забруднення сполучуваних поверхонь, перекіс під час затягування або повторне використання пошкоджених ущільнень можуть спричинити витоки та нестабільну роботу двигуна.

Після встановлення необхідно переконатися, що колінвал обертається без заклинювання, поршень рухається вільно, а навісні деталі закріплені без перекосу. Далі перевіряють герметичність з’єднань, правильність складання впуску й випуску, положення маховика та зчеплення. Перший запуск виконують лише після повного складання пилки й перевірки всіх кріплень. Якщо для розбирання двигуна, перенесення деталей і регулювання карбюратора немає належного інструмента та досвіду, монтаж варто доручити майстру з обслуговування бензоінструменту.

Ця позиція призначена саме для ремонту двигуна, а не для заміни зовнішнього корпусу бензопили. До замовлення зіставте старий модуль із новим за моделлю, геометрією картера, циліндром, виходами колінвала та точками кріплення: така перевірка допомагає врахувати відмінності між модифікаціями GL4500 і GL5200.
