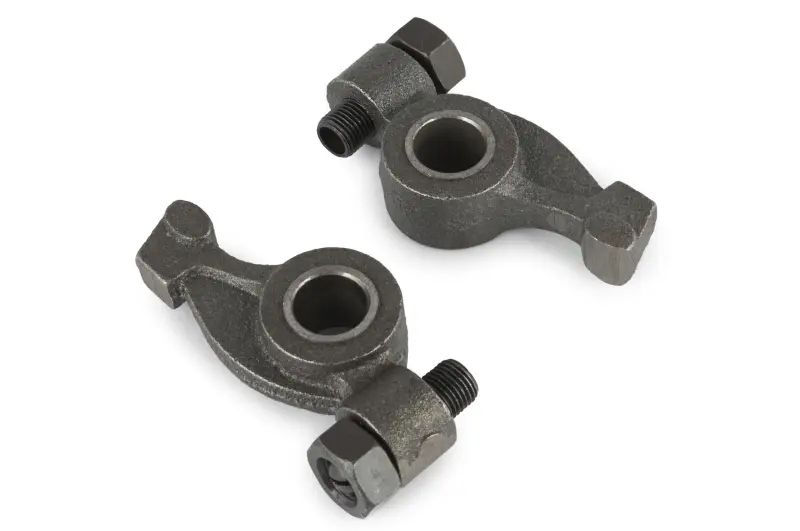

Комплект коромисел клапанів 190N/195N (12/15 к.с.) ST-2

Коромисла клапанів для двигунів 190N/195N

Комплект ST-2 призначений для обслуговування клапанного механізму мотоблочних двигунів 190N і 195N, які в товарних каталогах також позначаються як моделі на 12/15 к.с. До набору входять два рокери. Кожна деталь має центральний посадковий отвір і регулювальний гвинт із контргайкою. Така конструкція дає змогу встановити коромисла у передбачені для них точки механізму та налаштувати клапанні зазори після складання.

Коромисло бере участь у передаванні руху до клапана: воно повертається відносно своєї опори та діє на стрижень клапана. Стан контактних поверхонь, посадки й регулювального гвинта безпосередньо пов’язаний із правильним переміщенням клапанів. Деталі замінюють у разі помітного вироблення в місцях контакту, збільшеного люфту, пошкодження посадкового отвору, деформації важеля або проблем із фіксацією регулювання. Приводом для діагностики також є сторонній стукіт у зоні головки циліндра та клапанний зазор, який швидко відхиляється від установленого значення.

Що врахувати під час добору

• Модель двигуна: комплект розрахований на сімейства 190N і 195N. Позначення самого двигуна є основним орієнтиром, оскільки лише заявленої потужності техніки недостатньо для точного вибору деталі.
• Виконання механізму: зіставте форму важелів, розташування центральних отворів і контактних ділянок зі знятими коромислами.
• Посадка: до монтажу перевірте відповідність отворів опорі або осі, що використовується у двигуні. Точні розміри в картці не заявлені, тому за наявності кількох виконань варто виміряти старі деталі.
• Регулювання: порівняйте конструкцію регулювальних гвинтів і контргайок. Різьба має з’єднуватися без перекосу, заїдання та надмірного люфту.
• Обсяг ремонту: це пара коромисел, а не клапанний механізм у зборі. Вісь, клапани, пружини та інші сполучені деталі потрібно оцінювати окремо.

Перевірка перед установленням

Розбирання виконують після очищення зони клапанної кришки, щоб забруднення не потрапили всередину двигуна. Після демонтажу старих коромисел перевіряють опору або вісь, торці клапанів, регулювальні гвинти та деталі, що з ними контактують. Нова пара не усуне стукіт чи нестабільний зазор, якщо причиною є вироблення сполученої поверхні, пошкоджена різьба або надмірний люфт опори.

Коромисла мають рухатися вільно, без заклинювання та помітного бічного перекосу. Регулювальні гвинти встановлюють у положення, зручне для початкового налаштування, після чого виставляють клапанні зазори відповідно до технічних даних конкретної модифікації двигуна. Використовувати універсальне значення без перевірки настанови небажано: вимоги для впускного та випускного клапанів можуть відрізнятися.

Перед запуском колінчастий вал прокручують вручну та контролюють повний цикл руху обох клапанів. Контактні ділянки не повинні впиратися в сусідні деталі, а контргайки мають надійно утримувати встановлене положення. Після складання перевіряють відсутність стороннього шуму та стабільність налаштування. Такий порядок допомагає відрізнити зношення самих рокерів від несправностей осі, клапанів або інших деталей приводу.

Коли комплект підійде

Пара ST-2 підходить для ремонту мотоблочного двигуна з підтвердженим позначенням 190N або 195N і відповідною геометрією клапанного механізму. Перед замовленням звірте модель двигуна, форму демонтованих коромисел, посадкові отвори та виконання регулювальних гвинтів. Комплексна перевірка особливо важлива, якщо головку циліндра раніше замінювали або двигун уже ремонтували: установлене виконання може відрізнятися від початкового.
