Проводка двигуна мотоблока 178F/186F (6/9 к.с.) ST-2

Проводка двигуна мотоблока 178F/186F ST-2

Готовий джгут для електрообладнання мотоблоків із дизельними двигунами 178F та 186F потужністю 6 і 9 к.с. Він використовується під час ремонту техніки, коли штатні дроти пошкоджені, контакти втратили надійність або потрібно відновити з’єднання без виготовлення нового джгута з окремих проводів. Виконання ST-2 потрібно враховувати під час підбору разом із моделлю двигуна.

Призначення та конструкція

Проводка об’єднує кілька провідників у спільний джгут і призначена для підключення елементів електрообладнання двигуна. Основна частина проводів закрита загальною чорною захисною оболонкою, а на кінцях передбачені окремі відгалуження. Таке компонування дає змогу прокласти лінії разом уздовж корпусу техніки та приєднати їх у передбачених точках.

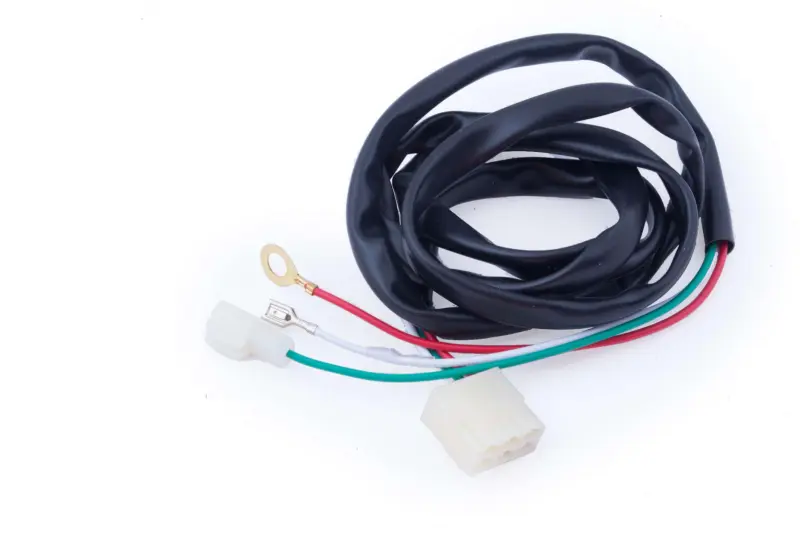

Джгут має багатоконтактну пластикову колодку, одиночний ізольований контакт і провід із кільцевим наконечником. Окремі гілки розрізняються кольором ізоляції. Набір закінчень має значення під час вибору: навіть для двигунів одного сімейства трапляються різні варіанти проводки, тому збіг лише позначення 178F або 186F ще не підтверджує повну взаємозамінність.

Що перевірити перед вибором

• Модель двигуна: товар призначений для дизельних двигунів 178F і 186F із повітряним охолодженням.
• Потужність: у назві виконання зазначено 6 і 9 к.с.; цей параметр потрібно зіставити зі встановленим двигуном.
• Варіант проводки: позначення ST-2 має відповідати потрібному виконанню.
• Роз’єми: порівняйте форму багатоконтактної колодки, кількість контактних позицій і розташування окремих відгалужень зі старим джгутом.
• Наконечники: перевірте наявність кільцевого та одиночного ізольованого контактів, а також місця їх приєднання.
• Прокладання: зіставте довжину спільної частини, точки розділення гілок і маршрут проводів на конкретному мотоблоці.

Назву марки або моделі мотоблока не варто використовувати як єдиний критерій. На техніці однієї серії могли встановлюватися різні двигуни та варіанти електрообладнання. Надійніше перевірити позначення двигуна безпосередньо на агрегаті, а потім порівняти конфігурацію всіх роз’ємів і відгалужень із демонтованою проводкою.

Коли потрібна заміна

Підставою для перевірки джгута є надрізи й розтріскування ізоляції, переломи біля виходів із загальної оболонки, послаблені контакти, сліди окиснення в роз’ємах або раніше виконані скручування. Несправність також може проявлятися періодичним зникненням контакту під час вібрації. Перед заміною потрібно виключити неполадки підключених компонентів: установлення нового джгута не усуне дефект самого вимикача, датчика, пускового обладнання чи іншого приєднаного пристрою.

Рекомендації щодо встановлення

До зняття старої проводки зафіксуйте розташування гілок і послідовність підключення. Монтаж виконують при зупиненому двигуні та від’єднаних джерелах живлення. Джгут прокладають штатним маршрутом без натягу, різких перегинів і контакту з гарячими або рухомими деталями. Кільцевий наконечник установлюють лише в передбачену конструкцією точку, а пластикову колодку з’єднують без перекосу та надмірного зусилля.

Після монтажу перевірте, що проводка закріплена, оболонка ніде не перетиснута, а кожен контакт повністю ввійшов у відповідне з’єднання. Проводка ST-2 підходить для планового відновлення електрообладнання мотоблока з двигуном 178F або 186F, якщо збігаються потужність, схема розгалуження та конфігурація закінчень.
