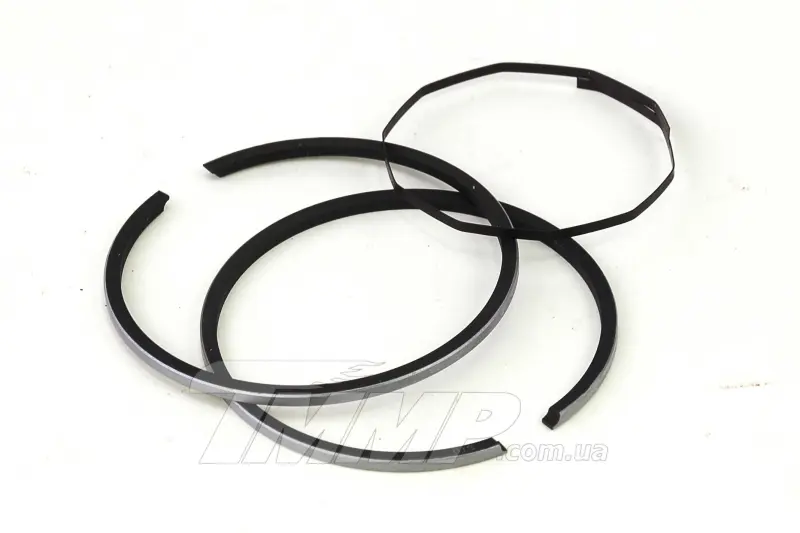

Поршневі кільця Yamaha Axis 100/BWS 100 4VP +0,50 Ø52,50

Поршневі кільця Yamaha Axis 100/BWS 100 4VP Ø52,50

Ремонтні поршневі кільця призначені для циліндро-поршневої групи двотактних скутерів Yamaha Axis 100 і BWS 100 сімейства 4VP. Розмір Ø52,50 мм відповідає збільшенню на 0,50 мм порівняно зі стандартним діаметром 52,00 мм і належить до другого ремонтного розміру. Такі кільця обирають для двигуна, у якому вже встановлений відповідний ремонтний поршень, а циліндр підготовлений під його фактичний діаметр.

Призначення у двигуні

Кільця встановлюються в канавки поршня та під час його руху контактують зі стінкою циліндра. Вони ущільнюють проміжок між поршнем і циліндром, обмежують прорив газів із камери згоряння та допомагають підтримувати компресію, потрібну для запуску й сталої роботи двигуна. Правильне сполучення кілець, поршня та циліндра особливо важливе після розточування або відновлення циліндро-поршневої групи.

Втрата компресії, ускладнений запуск, зменшення тяги та нестабільна робота двигуна можуть супроводжувати зношення кілець, проте перед ремонтом потрібно оцінити стан усієї групи. Заміна лише кілець не виправить зношений, овальний, пошкоджений чи неправильно оброблений циліндр. Одночасно перевіряють поршень, його канавки та робочу поверхню циліндра, щоб нові деталі працювали у відповідному сполученні.

Що перевірити під час добору

• Модель двигуна: кільця розраховані на Yamaha Axis 100 і BWS 100 з позначенням сімейства 4VP; самого збігу робочого об’єму недостатньо.
• Діаметр: номінальний розмір кілець становить 52,50 мм. Він має відповідати встановленому поршню та підготовленому циліндру.
• Ремонтне збільшення: виконання +0,50 не можна встановлювати замість стандартних кілець Ø52,00 мм або варіантів +0,25, +0,75 та інших розмірів.
• Параметри канавок: до складання порівнюють профіль, висоту й посадку кожного кільця з канавками ремонтного поршня.
• Стан деталей: циліндр вимірюють у кількох поясах, а поршень оглядають на зношення, пошкодження та надмірний люфт у канавках.

Позначення моделі скутера не замінює вимірювань. На техніці після попереднього ремонту можуть бути встановлені поршень і циліндр іншого ремонтного розміру. Тому надійний добір починають із розбирання, визначення фактичного діаметра та перевірки встановленого поршня. Якщо циліндр досі має стандартний розмір, кільця Ø52,50 мм для нього не підходять.

Установлення та ремонтний контекст

Перед монтажем канавки поршня очищають від нагару, не пошкоджуючи їхні поверхні, та перевіряють вільний рух кілець у канавках. Кільця не можна надмірно розгинати або перекручувати: деформація погіршує прилягання та може спричинити поломку під час складання. Порядок розташування й орієнтацію визначають за конструкцією поршня та вимогами до конкретної циліндро-поршневої групи.

До остаточного складання перевіряють проміжок у замку кожного кільця всередині підготовленого циліндра. Його допустиме значення потрібно брати з ремонтної документації двигуна або даних виробника застосованого поршня: універсального значення для всіх наборів немає. Замки розташовують відносно фіксувальних штифтів у поршневих канавках, якщо вони передбачені конструкцією. Неправильне положення замка у двотактному циліндрі може спричинити зачеплення кільця за вікно та серйозне пошкодження деталей.

Після встановлення кілець поршень вводять у циліндр без ударів, рівномірно стискаючи кільця та контролюючи їхнє положення. Під час ремонту також усувають причину попереднього зношення або пошкодження, інакше відновлена група може швидко втратити компресію. Цей розмір підходить для планового відновлення Yamaha Axis 100 або BWS 100 4VP лише разом із поршнем Ø52,50 мм і циліндром, обробленим під відповідний робочий проміжок.
