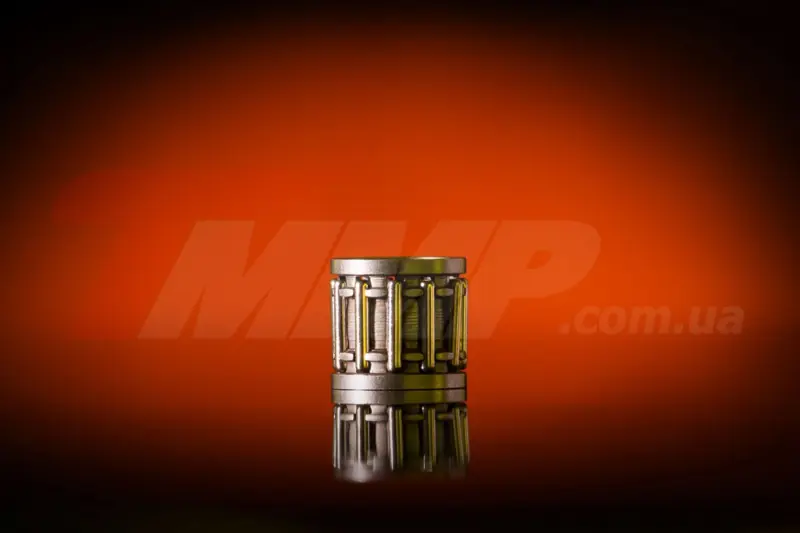

Голчастий сепаратор барабана зчеплення 10x13x10 для STIHL MS 180

Голчастий сепаратор барабана зчеплення 10x13x10 для STIHL MS 180

Компактний голчастий підшипник встановлюється у приводі ланцюга бензопили STIHL MS 180 та слугує опорою для зірочки з барабаном зчеплення на хвостовику колінчастого вала. Ролики, утримувані обоймою, забезпечують обертання сполученої деталі та зменшують тертя між поверхнями. Це невелика, проте функціонально важлива частина приводу: від її стану залежать правильна посадка барабана та його вільний рух відносно вала.

Розмір сепаратора становить 10x13x10 мм: внутрішній діаметр — 10 мм, зовнішній — 13 мм, ширина — 10 мм. Під час підбору потрібно враховувати всі три значення одночасно. Збігу лише внутрішнього або зовнішнього діаметра недостатньо, адже надто вузька чи широка обойма не займе передбачене місце у складанні. Деталь належить саме до голчастих сепараторів, а не до сальників: вона підтримує обертання барабана та не призначена для герметизації корпусу або утримання мастила.

Призначення та розташування у приводі

Сепаратор надягається на хвостовик колінчастого вала, після чого на нього встановлюється зірочка з барабаном зчеплення. У схемі STIHL MS 180 голчаста обойма 10x13x10 розташована поруч із зірочкою, шайбою та стопорним кільцем. Під час роботи двигуна барабан взаємодіє зі зчепленням і передає обертання на пиляльний ланцюг, а підшипник створює для нього опору в місці посадки на вал.

Причиною перевірити цю деталь можуть бути шум із боку зчеплення, пошкодження обойми, деформовані чи відсутні голки, помітний люфт барабана або заїдання під час його прокручування. Такі ознаки не завжди спричинені лише підшипником, тому під час розбирання варто одночасно оглянути хвостовик вала, посадкову поверхню барабана, зірочку, шайбу та стопорне кільце. Якщо сполучені поверхні мають виражене зношення, встановлення одного нового сепаратора не усуне механічне пошкодження інших деталей.

Що перевірити перед вибором

• Модель пили: деталь добирається для STIHL MS 180; позначення моделі потрібно звіряти повністю, не орієнтуючись лише на зовнішню форму запчастини.
• Розмір: потрібні внутрішній діаметр 10 мм, зовнішній діаметр 13 мм і ширина 10 мм.
• Тип деталі: це голчаста обойма опори барабана зчеплення, а не сам барабан, зірочка, зчеплення чи ущільнення.
• Стан сполучених поверхонь: вал і посадковий отвір барабана мають бути без задирок, значного зношення та забруднень, які перешкоджають вільному обертанню.
• Склад розібраного механізму: перед установленням потрібно перевірити наявність і справність шайби та стопорного кільця, якими фіксується привод.

Установлення та обслуговування

Для доступу до сепаратора знімають кришку ланцюгової зірочки, різальну гарнітуру, стопорне кільце, шайбу та зірочку з барабаном. Перед складанням хвостовик колінчастого вала й голчасту обойму очищають. Інструкція STIHL передбачає змащування цього місця спеціальним мастилом, придатним для обслуговування механізму. Після цього сепаратор надягають на хвостовик, повертають зірочку, прокручують її приблизно на один оберт для правильного зачеплення приводу мастильного насоса, а потім встановлюють шайбу та стопорне кільце.

Під час монтажу ролики мають залишатися в обоймі, а барабан — сідати без перекосу й прокручуватися плавно. Не слід намагатися компенсувати зношення вала чи барабана надмірною кількістю мастила. Після складання необхідно переконатися, що стопорне кільце повністю увійшло у свою канавку, шайбу встановлено на місце, а зірочку не затиснуто. Сепаратор 10x13x10 підходить для планового обслуговування приводу STIHL MS 180 та ремонту після виявлення пошкодженої голчастої обойми.
