Мінікінцевий вимикач важеля L-21 без дротів

Мінікінцевий вимикач важеля L-21 без дротів

Компактний кінцевий вимикач призначений для встановлення біля керувального важеля мототехніки. Під час переміщення важеля його відповідна частина натискає на виступний шток вимикача, після чого внутрішні контакти змінюють стан і передають передбачений конструкцією техніки сигнал. Деталь підходить для ремонту місця, де штатний вимикач перестав стабільно реагувати на натискання, зазнав механічного пошкодження або потребує заміни під час відновлення важільного механізму.

Конструкція та призначення

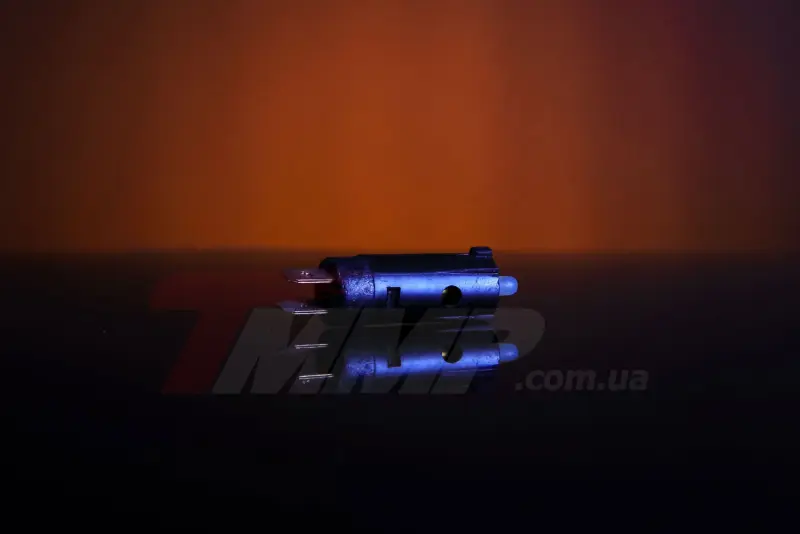

Модель L-21 має мініатюрний циліндричний корпус. З одного боку розташований натискний шток, з іншого — два плоскі контактні виводи. Дротів на деталі немає: підключення виконується до наявної проводки техніки з відповідними з’єднувачами. На корпусі передбачені елементи для позиціювання біля важеля. Таке виконання дає змогу розмістити вимикач безпосередньо в зоні руху керувальної деталі та налаштувати момент спрацьовування взаємним положенням компонентів.

Кінцевик реагує на механічну дію. У початковому положенні важіль утримує шток або звільняє його, а під час руху стан контактів змінюється. Конкретна функція залежить від схеми мототехніки та місця встановлення, тому перед замовленням потрібно визначити, який сигнал обслуговує старий вимикач і як він працює відносно важеля. Не варто підбирати деталь лише за загальним призначенням: однакові за принципом дії кінцевики можуть відрізнятися корпусом, розташуванням фіксаторів, довжиною штока та формою виводів.

Що перевірити під час вибору

• Розмір і форма корпусу. Новий вимикач має вільно розміщуватися у штатному посадковому місці без перекосу та надмірного проміжку.
• Положення штока. Важіль повинен натискати на нього за передбаченою траєкторією, не створюючи бічного навантаження.
• Спосіб фіксації. Порівняйте виступи, пази й отвори корпусу зі старою деталлю та посадковим місцем.
• Контактні виводи. L-21 має два плоскі виводи та постачається без дротів; з’єднувачі штатної проводки повинні відповідати їхньому формату.
• Алгоритм спрацьовування. До монтажу перевірте, коли попередній кінцевик змінював стан — за натиснутого чи відпущеного важеля.

Позначення L-21 допомагає відрізняти цю модифікацію від схожих мінікінцевиків, проте підбирати її потрібно за сукупністю конструктивних ознак. Особливо уважно порівнюйте положення штока відносно корпусу та фактичну точку контакту з важелем. Якщо шток розташований надто далеко, вимикач не спрацює; надмірне постійне натискання може заважати важелю та деталі рухатися у передбаченому діапазоні.

Встановлення та перевірка

Перед зняттям старого кінцевика зафіксуйте положення його корпусу, підключення двох контактів і розташування відносно важеля. Посадкове місце потрібно очистити від забруднень, здатних змінити глибину встановлення. Новий вимикач монтують без перекосу, після чого штатні дроти приєднують до контактних виводів. Проводка не повинна натягуватися під час повного ходу керма або важеля та не має перешкоджати рухомим деталям.

Після монтажу кілька разів плавно перемістіть важіль через увесь робочий хід. Шток повинен натискатися й повертатися вільно, без заїдання, бічного вигину та постійного упору після відпускання важеля. Далі перевірте дію функції, якою керує кінцевик, у всіх передбачених положеннях. Така послідовність допомагає одразу виявити неправильну посадку, недостатній хід або невідповідність логіки контактів до початку експлуатації техніки.

L-21 слід обирати як конструктивно відповідну деталь для конкретного важільного механізму, а не як універсальну заміну будь-якого мотокінцевика. Порівняння старого вимикача, посадкового місця, двох плоских виводів і ходу натискного штока дає найнадійнішу основу для правильного вибору.
