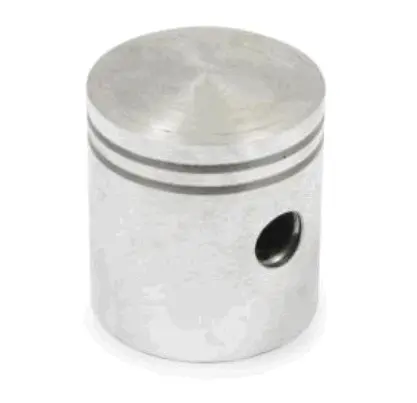

Поршень веломотора 000, Ø38,15 мм

Поршень веломотора 000 діаметром 38,15 мм

Поршень призначений для ремонту циліндро-поршневої групи веломотора. Він рухається всередині циліндра, бере участь у стисканні паливної суміші та сприймає тиск газів після займання. Через поршневий палець і шатун це зусилля передається на кривошипний механізм двигуна. Правильне сполучення поршня з циліндром і відповідними кільцями потрібне для стабільної компресії, нормального запуску та рівної роботи мотора.

Розмір цієї модифікації — 38,15 мм, позначення розмірного виконання — 000. Ці дані мають вирішальне значення під час підбору: у продажу зустрічаються поршні веломотора STD, 0, 00, 000 та ремонтні варіанти з іншими діаметрами. Деталі зі схожими назвами не можна вважати взаємозамінними лише за типом двигуна. Поршень добирають за фактичним станом і розміром циліндра, а не приблизно за діаметром старої деталі.

Конструкція та призначення

У верхній частині поршня виконано дві кільцеві канавки під поршневі кільця, а в спідниці передбачено поперечний отвір для поршневого пальця. Кільця, встановлені у відповідні канавки, ущільнюють проміжок між поршнем і стінкою циліндра. Спідниця спрямовує деталь під час зворотно-поступального руху, а отвір під палець забезпечує з’єднання із шатуном. Відповідність геометрії цих ділянок не менш суттєва, ніж зовнішній діаметр.

Заміна поршня потрібна за наявності задирів на спідниці, пошкодження днища, помітного зношення канавок, порушення посадки пальця або після розточування циліндра під інший розмір. Одночасно слід оцінити поверхню циліндра, стан кілець, пальця, стопорних деталей і шатуна. Установлення нового поршня в зношений або неправильно оброблений циліндр не усуває причину падіння компресії та стороннього шуму.

Що перевірити перед вибором

• Діаметр циліндра. Його вимірюють у кількох поясах і напрямках, щоб урахувати зношення, овальність і конусність. Номінального позначення двигуна для точного рішення недостатньо.
• Монтажний проміжок. Різниця між діаметрами циліндра та поршня має відповідати вимогам до конкретного веломотора. Її визначають за результатами вимірювань, а не за вільним проходженням деталі в циліндрі.
• Поршневий палець. До придбання зіставляють діаметр отвору, довжину пальця, його посадку в поршні та з’єднання із шатуном. Значення 15 мм зі старого опису не варто використовувати як підтверджений розмір.
• Кільця та канавки. Перевіряють кількість кілець, їхню товщину, висоту канавок і відповідність діаметру 38,15 мм. Кільця іншого розмірного виконання можуть не забезпечити правильної посадки.
• Загальну геометрію. Порівнюють висоту поршня, відстань від осі пальця до днища, форму спідниці та розташування конструктивних ділянок зі знятою справною деталлю або технічними даними двигуна.

Установлення під час ремонту

Перед складанням циліндр очищують і вимірюють відповідним інструментом, а посадкові поверхні оглядають на наявність задирів і виробітку. Канавки та кільця мають бути чистими, вільно працювати у передбачених межах і не мати пошкоджень. Розташування стиків кілець узгоджують із конструкцією циліндра, щоб вони не потрапляли в небажані зони під час руху поршня. Деталь монтують в орієнтації, передбаченій будовою конкретного двигуна.

Під час установлення не можна прикладати ударне навантаження до днища, пальця або тонких країв канавок. Поверхні тертя змащують складом, передбаченим для двигуна, після чого перевіряють плавність руху до остаточного складання. Поршень 000 Ø38,15 мм підходить для ремонту лише тоді, коли цей розмір підтверджено вимірюванням циліндра та збігаються параметри пальця, кілець і геометрія деталі.
