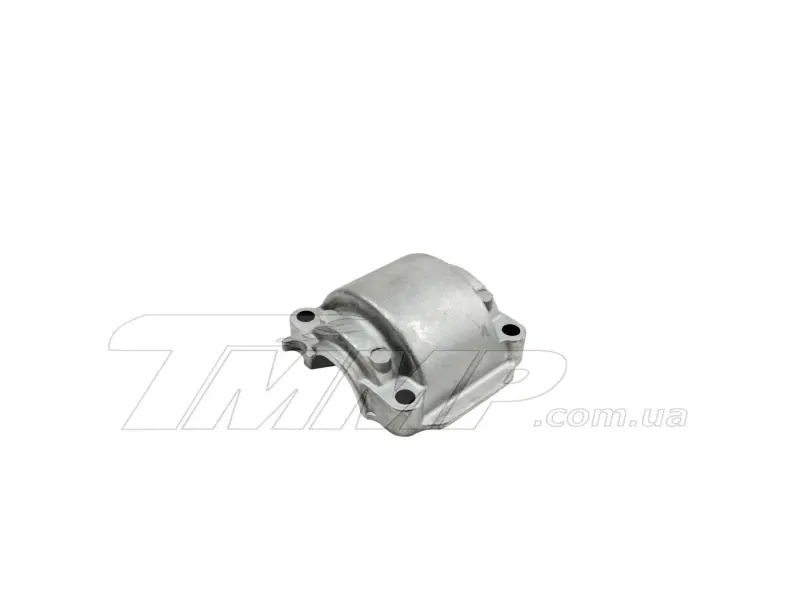

Піддон циліндра для бензопили St MS 180

Піддон циліндра для бензопили St MS 180

Піддон циліндра призначений для ремонту двигуна бензопили серії St MS 180. Це нижня частина моторного корпусу, яка встановлюється під циліндром і разом із ним формує корпус кривошипної камери. Деталь охоплює нижню зону колінчастого вала, бере участь у фіксації розміщених усередині компонентів і забезпечує з'єднання нижньої частини двигуна з циліндром.

Така конструкція використовується у двигуні MS 180 як окрема позиція циліндрового блока. Піддон має компактну формовану конфігурацію, чотири кріпильні отвори та внутрішні напівкруглі ділянки під деталі кривошипного механізму. Його не слід плутати з поршнем, звичайною захисною кришкою або мастильним резервуаром: деталь входить безпосередньо до розбірного корпусу двигуна та встановлюється на точно суміщувану поверхню циліндра.

Коли потрібна заміна

Новий піддон потрібний у разі пошкодження старої деталі під час ремонту циліндро-поршневої групи, появи тріщин, деформації корпусу, пошкодження кріпильних вушок або площини прилягання. Причиною розбирання також можуть бути порушення герметичності стику циліндра з нижньою частиною двигуна. Перед заміною потрібно оцінити стан циліндра, колінчастого вала, підшипників і сальників: установлення лише піддона не усуне несправності інших деталей двигуна.

Особливу увагу приділяють поверхні з'єднання. Вона має бути рівною, чистою та без глибоких пошкоджень, інакше стик не вдасться належно ущільнити. Сліди удару біля отворів, пошкоджена різьба у відповідній частині, відколи по краях і порушення геометрії є підставами для ретельнішої перевірки всього розібраного блока.

Як правильно підібрати деталь

• Модель бензопили: виріб розрахований на конфігурацію двигуна St MS 180. Позначення моделі та конкретну модифікацію пили перевіряють до замовлення.
• Форма старого піддона: порівняйте загальний контур, розташування чотирьох кріпильних отворів, внутрішні напівкруглі ділянки та посадкову площину.
• Суміщення з циліндром: контури обох деталей мають збігатися без перекосу, проміжків по краях і натягу кріплень.
• Стан суміжних деталей: підшипники, сальники та колінчастий вал мають відповідати застосованій версії двигуна й правильно розміщуватися у своїх посадкових зонах.

Назва MS 180 використовується для кількох виконань бензопили, тому лише зовнішньої подібності недостатньо. Під час підбору найкраще зіставити зняту деталь із новою за геометрією, точками кріплення та конфігурацією внутрішніх виїмок. Якщо двигун раніше ремонтували або в ньому встановлено нештатний циліндровий комплект, сумісність перевіряють за фактично встановленими компонентами.

Установлення та перевірка після ремонту

Монтаж виконують на розібраному й очищеному двигуні. Із площин прилягання повністю видаляють залишки попереднього ущільнювального складу та забруднення, не пошкоджуючи поверхню. Передбачені конструкцією канали й заглиблення залишають вільними. Ущільнювальний склад наносять за схемою ремонту MS 180 рівномірним шаром, після чого піддон установлюють без зміщення відносно циліндра.

Кріплення затягують рівномірно в рекомендованій для двигуна послідовності та із визначеним виробником моментом. Надмірне затягування здатне пошкодити вушка або порушити геометрію з'єднання, а слабке — не забезпечити потрібного притискання. Під час складання контролюють правильну посадку колінчастого вала, підшипників і сальників, а також відсутність ущільнювального складу у внутрішніх каналах.

Після завершення ремонту двигун перевіряють на герметичність і вільне обертання колінчастого вала до повноцінного запуску. Піддон підходить для відновлення штатного компонування MS 180 за умови точного збігу з циліндром та іншими деталями конкретної бензопили. Для складного розбирання двигуна й контрольної перевірки доцільне встановлення фахівцем із бензоінструменту.
