Впускний пелюстковий клапан Honda Dio AF18/AF27

Впускний пелюстковий клапан Honda Dio AF18/AF27

Клапан призначений для впускної системи двотактних скутерів Honda Dio з позначеннями AF18 та AF27. Деталь установлюється між впускним трактом і картером двигуна, пропускає свіжу паливоповітряну суміш у потрібному напрямку та перешкоджає її зворотному руху до карбюратора. Це доречний варіант для штатного ремонту, коли попередній клапан забруднений, пошкоджений або вже не закривається щільно.

Як клапан працює у впускній системі

Гнучкі пелюстки приводяться в дію перепадом тиску. Коли тиск у картері знижується, вони відхиляються від посадкової поверхні та відкривають прохід для суміші. Після підвищення тиску пелюстки притискаються назад і перекривають впуск. Завдяки такому принципу клапан спрацьовує автоматично відповідно до руху поршня та не потребує окремого механічного приводу.

Щільне прилягання пелюсток впливає на напрямок потоку й наповнення картера. Якщо між пелюсткою та корпусом залишається проміжок, суміш може повертатися у впускний тракт. Забруднення, тріщини, відколи, деформація або втрата пружності здатні супроводжуватися нестійкою роботою двигуна, ускладненим запуском, провалами під час відкривання газу та зменшенням тяги. Ці прояви не є окремим остаточним діагнозом, тому під час ремонту стан клапана оцінюють разом із герметичністю впуску, налаштуванням карбюратора та станом повітряного фільтра.

Конструкція та правильний підбір

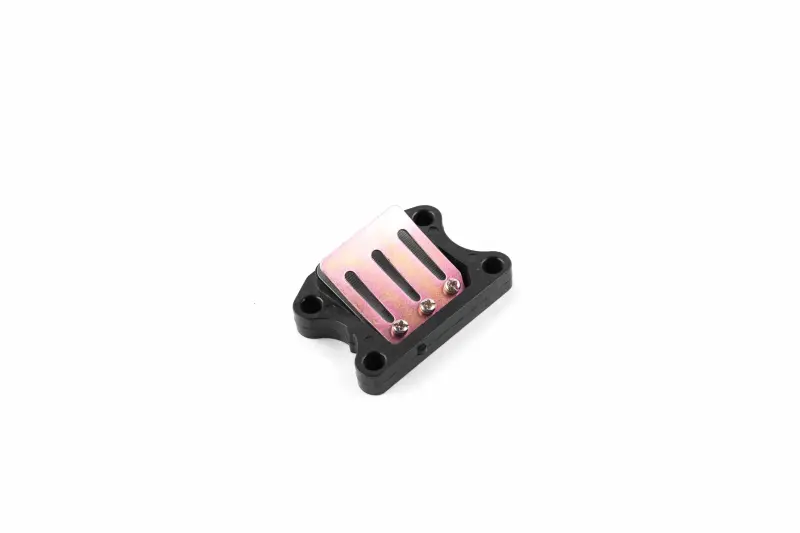

Клапан виконаний як компактний блок із пелюстками та обмежувальною пластиною. Корпус має чотири монтажні отвори. Така схема кріплення допомагає правильно розташувати деталь на посадковому місці, проте самої назви Honda Dio для вибору недостатньо: потрібно уточнити індекс AF18 або AF27 і зіставити нову деталь із демонтованим клапаном.

• Модель скутера: позиція заявлена для Honda Dio AF18 та AF27 із двотактним двигуном.
• Кріплення: перевірте розташування чотирьох отворів, відстані між ними та форму зовнішнього контуру.
• Посадкова частина: порівняйте форму впускного отвору, висоту корпусу й напрямок установлення.
• Виконання впуску: за наявності нестандартного колектора, збільшеного карбюратора або іншого тюнінгу сумісність визначають за фактичною конфігурацією деталей.
• Стан поверхонь: на місці прилягання не повинно бути забруднень і пошкоджень, які заважають щільній посадці.

Перед придбанням зручно покласти стару й нову деталі однаковою стороною та послідовно порівняти контур корпусу, точки кріплення, розташування каналів і обмежувальної пластини. Така перевірка особливо корисна для техніки, яку раніше ремонтували або обладнали двигуном чи впускними компонентами від іншої модифікації.

Коли клапан потрібно замінити

Підставою для заміни є тріснуті або деформовані пелюстки, нещільне прилягання до сідла, пошкодження корпусу та дефекти обмежувальної пластини або її кріплення. Перед монтажем нового клапана варто також визначити причину пошкодження попередньої деталі. Потрапляння бруду у впуск указує на потребу перевірити фільтр, його корпус і з’єднання перед карбюратором.

Монтаж виконують на очищене й рівне посадкове місце. Усі сторонні частинки видаляють, стан ущільнення перевіряють окремо, а кріплення затягують рівномірно, не допускаючи перекосу корпусу. Пелюстки мають вільно відкриватися в передбачений бік і повністю повертатися до посадкової поверхні; їх не слід підгинати для компенсації неправильного встановлення. Після складання контролюють герметичність з’єднань і відсутність контакту рухомих частин із сусідніми деталями.

Перевірка після ремонту

Після запуску двигун має працювати стабільно без зворотного викиду суміші у впуск. Реакцію на газ перевіряють поступово, спочатку в спокійному режимі. Якщо провали, складний запуск або нестійкі оберти залишилися, діагностику продовжують: подібні прояви можуть бути пов’язані з карбюратором, подаванням пального, фільтром, запалюванням або негерметичністю двигуна. Правильно підібраний і встановлений клапан відновлює передбачену односторонню роботу впуску Honda Dio AF18/AF27 та підходить для планового ремонту штатної конфігурації.
