Циліндро-поршнева група Ø45 для бензопили Goodluck GL5200 FORESTER

ЦПГ FORESTER Ø45 для Goodluck GL5200

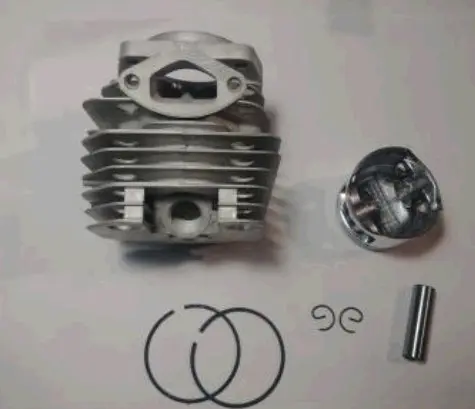

Циліндро-поршнева група призначена для ремонту двигуна бензопили Goodluck GL5200. Вона поєднує циліндр, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий набір дає змогу одночасно замінити основні спряжені деталі, коли зношення циліндра та поршня вже недоцільно усувати встановленням одного окремого компонента. Номінальний діаметр 45 мм є одним із головних параметрів підбору.

Призначення циліндро-поршневої групи

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатунний механізм. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей пов’язаний із компресією, запуском двигуна та його здатністю розвивати тягу під навантаженням. Стопорні кільця фіксують палець у поршні та входять до конструкції його з’єднання із шатуном.

ЦПГ зазвичай замінюють у разі задирів на поверхні циліндра або поршня, пошкодження днища, зношення канавок під кільця, руйнування кілець чи помітної втрати компресії. Серед можливих ознак зношення — ускладнений запуск, зниження потужності та нестабільна робота двигуна. Такі прояви можуть мати й інші причини, тому перед ремонтом потрібно перевірити стан циліндро-поршневої групи та решти систем бензопили.

Що перевірити під час підбору

Основні орієнтири для цієї позиції — бензопила Goodluck, модель GL5200 і діаметр 45 мм. Самої зовнішньої схожості циліндрів недостатньо: у бензопил однієї серії та споріднених за конструкцією моделей трапляються різні виконання деталей. Перед установленням порівняйте новий комплект зі знятою ЦПГ за формою циліндра, розташуванням впускного й випускного вікон, кріпильними отворами, посадковими поверхнями та конструкцією поршня.

• Модель: Goodluck GL5200.
• Діаметр: 45 мм.
• Призначення: ремонт циліндро-поршневої частини двигуна бензопили.
• Склад: циліндр, поршень, два кільця, палець і два фіксатори пальця.
• Бренд деталі: FORESTER.

Особливо уважно слід зіставити напрям установлення поршня, розміщення замків кілець і параметри поршневого пальця. Якщо двигун уже ремонтували або на пилі встановлено інший циліндр, орієнтуватися лише на позначення корпусу бензопили не можна. Розміри та геометрія демонтованих компонентів мають відповідати новій групі.

Підготовка та встановлення

Монтаж ЦПГ потребує розбирання двигуна й обережної роботи з поршневими кільцями. Перед складанням спряжені поверхні та внутрішню порожнину очищають від нагару, абразивних частинок і залишків пошкоджених деталей. Кільця встановлюють без надмірного розтягування, суміщаючи їхні замки з передбаченими місцями на поршні. Стопорні кільця пальця повинні повністю зайняти свої посадкові канавки. Потрапляння сторонніх частинок усередину двигуна або неправильна фіксація пальця може спричинити повторне пошкодження циліндра.

Прокладки, голчастий підшипник і кріплення в цьому наборі не підтверджені, тому їхній стан та потребу в заміні перевіряють окремо до початку складання. Водночас варто встановити причину пошкодження попередньої ЦПГ: перевірити подавання паливної суміші й мастила, герметичність з’єднань, чистоту повітряного тракту та відсутність перегрівання. Усунення причини зношення допомагає запобігти швидкій появі нових задирів після ремонту.

Після складання двигун спочатку перевіряють на правильність запуску, стабільність роботи та відсутність стороннього шуму. ЦПГ FORESTER Ø45 підходить для відновлення Goodluck GL5200 за точного збігу моделі, діаметра та приєднувальної геометрії зі знятими деталями.
