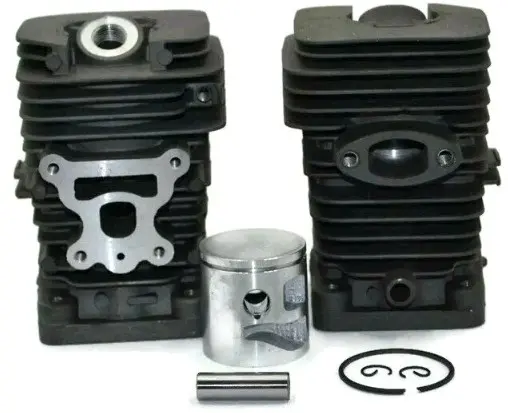

Циліндро-поршнева група Partner P842 Ø41 WOODMAN mod.A

ЦПГ WOODMAN для бензопили Partner P842

Циліндро-поршнева група призначена для ремонту двигуна бензопили Partner P842. Виконання mod.A та номінальний діаметр 41 мм належать до основних параметрів цієї версії: під час підбору їх потрібно враховувати разом із формою циліндра й розташуванням приєднувальних ділянок. Деталь застосовують у разі зношення штатної поршневої групи, коли двигун втрачає компресію, гірше запускається, нестабільно працює під навантаженням або вже має механічні пошкодження циліндра та поршня.

Призначення та будова

ЦПГ утворює камеру, у якій рухається поршень і стискається паливна суміш. Стан спряжених поверхонь циліндра, поршня та кільця безпосередньо впливає на герметичність камери, запуск двигуна і його здатність розвивати тягу. Зовнішнє оребрення циліндра збільшує площу відведення тепла під час роботи. У конструкції також передбачені впускні, випускні та перепускні канали, тому під час заміни важливий не лише діаметр, а й збіг усієї геометрії деталі.

Поршень з’єднується із шатуном за допомогою пальця, який фіксується стопорними кільцями. Таке з’єднання має складатися без перекосу та надмірного зусилля. Навіть невеликий задир на поршні, зношення канавки кільця або пошкодження поверхні циліндра може порушити компресію. Встановлення нової групи дає змогу замінити основні спряжені деталі та не поєднувати зношений циліндр із новим поршнем або навпаки.

Що перевірити під час вибору

• Модель техніки: ця модифікація розрахована на бензопилу Partner P842.
• Діаметр: номінальний розмір циліндра та поршня становить 41 мм.
• Версія: позначення mod.A потрібно зіставити з виконанням раніше встановленої групи.
• Геометрія циліндра: порівняйте форму основи, вікна каналів, посадкові площини та розташування кріпильних отворів.
• Сполучення з двигуном: перевірте форму впускної й випускної ділянок, а також розміри поршневого пальця та кільця старої деталі.

Однакова назва бензопили не завжди виключає відмінності між роками випуску та модифікаціями. До початку ремонту доцільно зняти стару ЦПГ і зіставити її з новою деталлю за діаметром, загальною висотою, конфігурацією каналів і точками кріплення. Не слід орієнтуватися лише на зовнішню подібність або один розмір: невідповідність вікон циліндра та приєднувальних площин не дасть правильно зібрати двигун.

Підготовка до встановлення

Перед монтажем очистьте картер від нагару, абразивних частинок і залишків пошкоджених деталей. Перевірте стан шатуна, підшипників колінчастого вала та посадки поршневого пальця. Причину попереднього пошкодження також потрібно усунути: повторні задири можуть виникнути через забруднення, підсмоктування повітря, порушення приготування паливної суміші або перегрівання. Нові поверхні перед складанням змащують придатною для двигуна оливою, а поршневе кільце встановлюють без перекручування та надмірного розтискання.

Стопорні кільця мають повністю ввійти у свої канавки, а напрямок поршня та положення циліндра — відповідати конструкції двигуна Partner P842. Кріплення затягують рівномірно з параметрами, передбаченими настановою з ремонту конкретної пили. Після складання перевіряють вільний рух поршня, герметичність з’єднань і відсутність стороннього контакту всередині циліндра. ЦПГ WOODMAN Ø41 mod.A підходить для капітального відновлення поршневої частини двигуна, коли підтверджено збіг моделі, версії та всіх посадкових параметрів.
