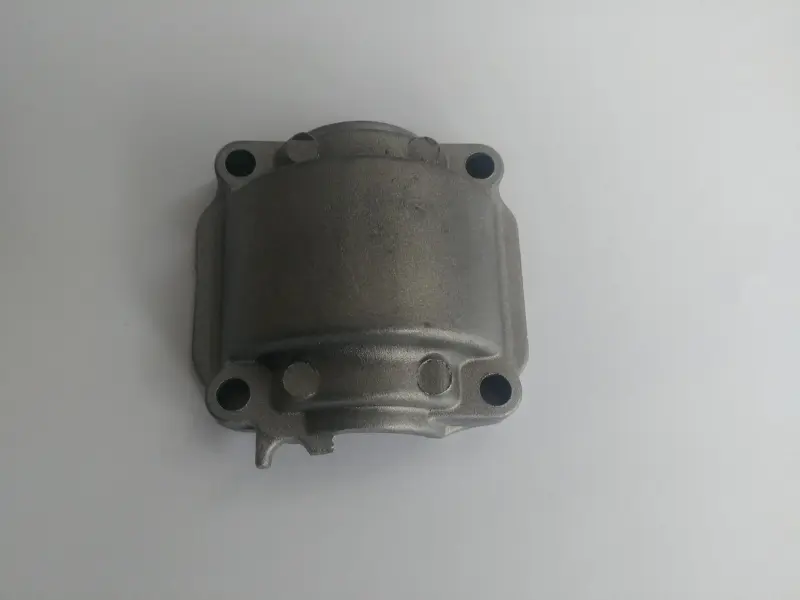

Піддон циліндра для бензопили STIHL MS 180 BEST (mod.A)

Піддон циліндра STIHL MS 180 BEST (mod.A)

Піддон призначений для ремонту двигуна бензопили STIHL MS 180 і належить до деталей циліндро-поршневої групи. Це нижня частина рознімної конструкції двигуна: вона з'єднується з циліндром, закриває простір навколо колінчастого вала та утворює з циліндром точне сполучення. Виконання BEST (mod.A) потрібно враховувати під час підбору, адже піддони для схожих пил і окремих модифікацій можуть відрізнятися формою, розташуванням кріпильних отворів та посадкових ділянок.

Призначення деталі

Піддон установлюється знизу циліндра та бере участь у формуванні герметичного корпусу кривошипного механізму. Між його привалковою площиною та циліндром наноситься передбачений технологією герметик. Тому стан поверхні сполучення, відсутність тріщин і правильна посадка безпосередньо впливають на герметичність зібраного двигуна. Сама деталь не замінює циліндр, поршень, підшипники або сальники: під час ремонту вона працює разом із ними.

Конструкція має об'ємну центральну частину та кріпильні вушка по краях. Така форма відповідає місцю встановлення під циліндром і розташуванню колінчастого вала. Піддон знімають під час розбирання циліндрового блока, ремонту кривошипного механізму, заміни пошкодженої нижньої частини корпусу або відновлення з'єднання після порушення герметичності.

Коли потрібна заміна

Новий піддон установлюють у разі тріщин, деформації, пошкодження кріпильних ділянок або привалкової площини. Причиною заміни також може бути невдале попереднє розбирання, після якого деталь перестала рівномірно прилягати до циліндра. Залишки старого герметика самі по собі не означають несправність: перед повторним складанням їх повністю видаляють з обох поверхонь сполучення та перевіряють площини на пошкодження.

Що перевірити під час підбору

• Модель бензопили. Деталь розрахована на серію STIHL MS 180; позначення пили потрібно перевірити до розбирання.
• Виконання. У назві цієї позиції зазначено версію BEST (mod.A). Для іншої версії піддон слід підбирати окремо, навіть якщо загальне позначення пили збігається.
• Геометрія. Порівняйте з демонтованою деталлю зовнішній контур, висоту центральної частини, розташування всіх отворів, вушок і посадкового місця з боку мастильного насоса.
• Суміжні деталі. До встановлення перевірте стан циліндра, колінчастого вала, підшипників і сальників. Пошкодження сусідніх компонентів неможливо усунути лише заміною піддона.
• Необхідні матеріали. Кріплення, ущільнення та герметик слід добирати відповідно до фактичного обсягу ремонту; їх наявність разом із піддоном не заявлена.

Установлення та перевірка після ремонту

Заміна потребує зняття двигуна й розбирання циліндрового блока. Старий ущільнювальний склад видаляють із піддона та циліндра, не пошкоджуючи привалкові площини. Очищені ділянки оглядають, після чого на площину піддона наносять тонкий валик відповідного моторного герметика згідно з інструкцією його виробника. Деталь орієнтують так, щоб посадкове місце мастильного насоса розташовувалося з боку довгої цапфи колінчастого вала. Кріплення затягують рівномірно з моментом, передбаченим сервісною документацією для конкретної версії пили.

Після складання перевіряють вільне обертання колінчастого вала, правильне положення сальників і герметичність з'єднання. Такий порядок допомагає уникнути перекосу деталі та повторного розбирання через негерметичний стик. Для впевненого вибору зіставте піддон із раніше встановленою деталлю за всією геометрією, а не лише за позначенням MS 180.
