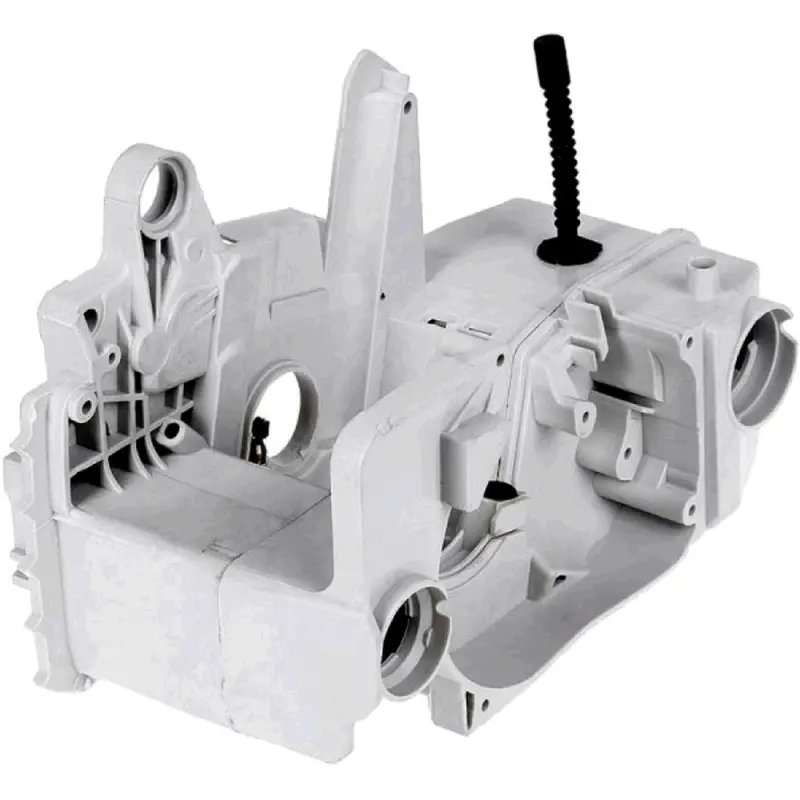

Картер-корпус бензопили Stihl MS 210/230/250

Картер-корпус для бензопил Stihl MS 210, MS 230 і MS 250

Ця корпусна деталь утворює несучу основу бензопили: у ній розміщуються двигун і пов’язані з ним компоненти, а передбачені посадкові зони слугують для кріплення зовнішніх деталей, органів керування та допоміжних систем. Корпус також поєднує порожнини паливного бака й бачка для ланцюгової оливи. Він потрібний для відновлення пили після механічного пошкодження, деформації, появи тріщин, порушення герметичності резервуарів або руйнування кріпильних місць.

Заміна корпусу дає змогу перенести справні деталі зі старої бензопили на нову основу та зібрати інструмент без придбання всієї пили. Це особливо доречно, коли двигун, стартер, руків’я, система подавання оливи та інші компоненти придатні до подальшої експлуатації, але пошкоджена несуча частина вже не забезпечує надійного кріплення. Геометрія отворів, опор і каналів впливає на взаємне положення встановлених компонентів, тому корпус добирають не лише за загальним зовнішнім виглядом.

Сумісність і добір

Картер-корпус призначений для бензопил сімейства Stihl MS 210, MS 230 і MS 250. Перед замовленням потрібно перевірити повне позначення пили та виконання демонтованої деталі. У межах цих серій трапляються модифікації з різною конструкцією стартера, паливної й оливної горловин, кріплень та окремих сполучуваних компонентів. Збіг базового номера моделі сам по собі не виключає конструктивних відмінностей між версіями різних років і комплектацій.

• Модель пили. Звірте позначення MS 210, MS 230 або MS 250 і додаткові індекси модифікації.
• Тип горловин. Порівняйте форму отворів паливного та оливного резервуарів, а також кришки, що використовуються на вашій пилі.
• Кріпильна геометрія. Перевірте розташування отворів, стійок, напрямних, опор і місць установлення деталей, які переносяться.
• Виконання стартера. Уточніть, чи встановлена стандартна система запуску або одна з полегшених версій, адже корпуси для окремих виконань можуть відрізнятися.
• Стан суміжних компонентів. Перед складанням огляньте кріплення, амортизатори, шланги, ущільнення, кришки резервуарів і деталі натягування ланцюга; пошкоджені частини не варто переносити автоматично.

Що врахувати під час установлення

Заміна картера-корпусу передбачає глибоке розбирання бензопили. Зі старої основи послідовно знімають двигун і навісні компоненти, після чого переносять їх зі збереженням правильного положення шлангів, ущільнень, проводів, амортизувальних деталей та органів керування. Під час складання не можна перетискати гнучкі лінії, залишати забруднення на поверхнях ущільнення або затягувати кріплення з перекосом. Посадкові зони мають з’єднуватися без примусового підгинання деталей.

Після складання перевіряють надійність кріплень, вільний рух курка газу та блокування, дію важелів, стан паливних і оливних з’єднань, відсутність протікань та правильне розташування всіх захисних частин. До першого запуску корисно переконатися, що шланги не торкаються рухомих компонентів або деталей, які нагріваються. Якщо досвіду повного розбирання силової частини бензопили немає, установлення доцільно доручити майстру: правильне перенесення компонентів визначає герметичність резервуарів, роботу керування та загальну жорсткість зібраного інструмента.

Для впевненого вибору використовуйте старий корпус як зразок і зіставте всі основні точки монтажу, форму горловин та виконання стартера. Така перевірка допомагає дібрати корпус саме для наявної модифікації MS 210, MS 230 або MS 250 і заздалегідь визначити, які супутні деталі потрібно замінити під час ремонту.
