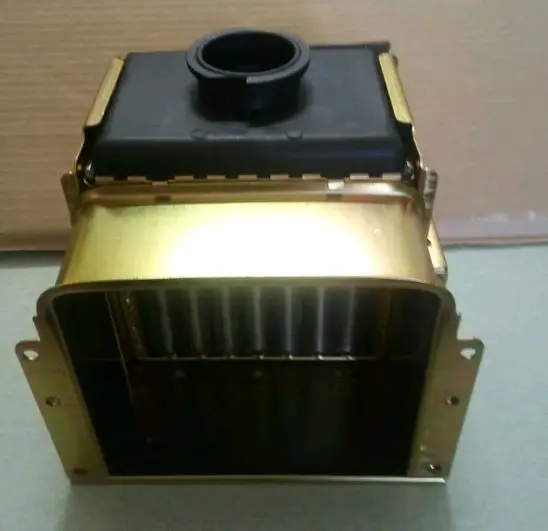

Радіатор мотоблока 190N/195N (12/15 к.с.) 1GZ90 ST

Радіатор для мотоблока з двигуном 190N/195N

Радіатор ST призначений для системи рідинного охолодження дизельних двигунів 190N і 195N, які встановлюють на мотоблоки. У назві виконання зазначені потужність 12/15 к.с. та позначення 1GZ90. Деталь відводить тепло від нагрітої охолоджувальної рідини: рідина надходить із двигуна, проходить крізь радіатор, а розвинена поверхня серцевини передає тепло потоку повітря. Справний теплообмінник допомагає підтримувати передбачений температурний режим двигуна під час обробітку ґрунту, перевезення вантажу та інших тривалих робіт.

Конструкція та призначення

Радіатор виконаний як єдиний корпусний модуль із верхнім бачком, круглою заливною горловиною, оребреною серцевиною та бічними монтажними пластинами. Таке компонування розраховане на встановлення у штатне місце перед потоком повітря від вентилятора. Часті вертикальні канали й пластини серцевини збільшують площу теплообміну, а бічні кріплення утримують корпус у заданому положенні відносно двигуна та облицювання.

Цю деталь обирають у разі протікання старого радіатора, пошкодження бачка або серцевини, значної деформації пластин, порушення кріплень чи погіршення відведення тепла після очищення системи. Заміна також потрібна, якщо на корпусі з’явилися тріщини, сліди втрати герметичності або ділянки, які неможливо надійно відновити. Використання пошкодженого радіатора спричиняє втрату рідини та не дає системі стабільно відводити тепло, що виділяється двигуном.

Що перевірити під час підбору

• Модель двигуна: товар заявлений для дизельних двигунів 190N і 195N у виконанні 12/15 к.с.
• Позначення виконання: перед замовленням зіставте 1GZ90 з модифікацією встановленого двигуна та конструкцією демонтованого радіатора.
• Габаритна форма: порівняйте ширину, висоту й глибину корпусу зі старою деталлю, адже близькі за назвою двигуни можуть мати різні варіанти охолодження.
• Кріплення: перевірте розташування бічних пластин, кількість отворів, відстані між ними та положення радіатора відносно вентилятора.
• Горловина і з’єднання: мають збігатися їхнє розташування, напрямок та посадкові діаметри. Ці параметри визначають можливість приєднання штатних патрубків без натягу й перегинів.

Не варто обирати радіатор лише за зазначеною потужністю мотоблока. Для впевненого підбору одночасно звіряють індекс двигуна, позначення 1GZ90, контури бачків, конфігурацію серцевини, точки кріплення та положення всіх приєднань. Особливо уважно потрібно порівнювати варіанти 190N і 195N, а також виконання, які продавці позначають різними типами чи модифікаціями: зовні близькі деталі не завжди взаємозамінні за способом встановлення.

Встановлення та обслуговування

Перед монтажем очищають посадкову зону й оглядають кронштейни техніки. Корпус установлюють без перекосу та примусового суміщення отворів. Кріплення затягують рівномірно, не допускаючи деформації бічних пластин і контакту серцевини із сусідніми деталями. Патрубки не повинні бути перекручені, перетиснуті або натягнуті; стан хомутів і спряжених поверхонь перевіряють до заповнення системи.

Після встановлення систему заповнюють рідиною, передбаченою виробником двигуна, видаляють повітря та перевіряють усі з’єднання на герметичність. Під час першого запуску контролюють рівень рідини, відсутність протікань і рівномірне прогрівання. Забруднення між пластинами погіршує проходження повітря, тому серцевину потрібно періодично очищати обережно, не зминаючи тонке оребрення. Радіатор 190N/195N 1GZ90 ST підходить для планового ремонту системи охолодження лише після повного збігу монтажних ознак із демонтованою деталлю.
