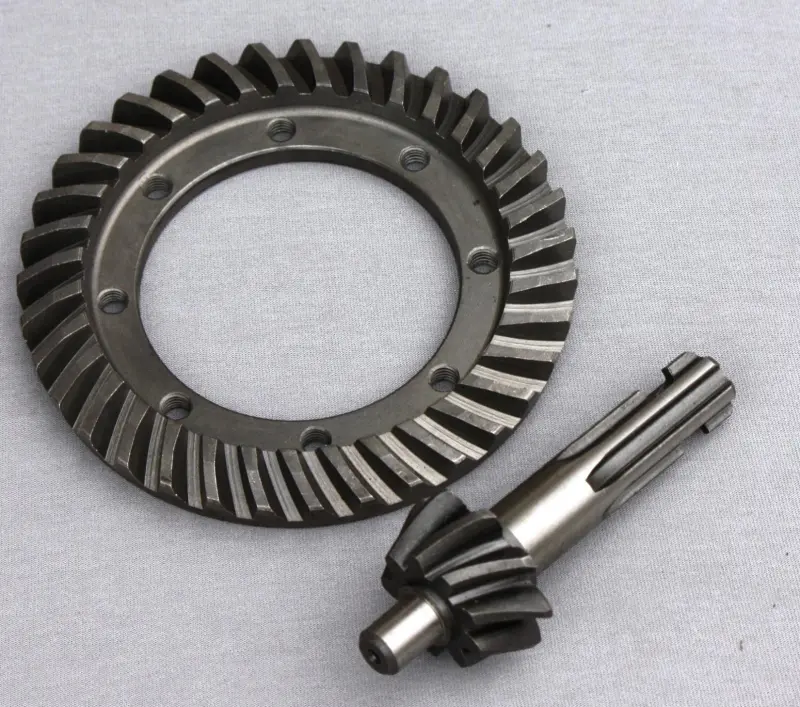

Конічна пара головної передачі 8 зубців МТ Дніпро

Конічна пара головної передачі для МТ Дніпро

Комплект призначений для ремонту редуктора мотоциклів сімейства МТ Дніпро. До нього входять ведуча шестерня з хвостовиком на 8 зубців і ведене конічне колесо. Деталі постійно працюють у зачепленні: приймають обертання від карданної передачі, змінюють напрямок його передавання та спрямовують крутний момент до заднього колеса. Для штатної схеми 8/37 передатне число головної передачі становить 4,62.

Конічні колеса мають спіральні зубці. Ведуча шестерня виконана разом із видовженим шліцьовим хвостовиком, а ведене колесо має центральний отвір і ряд кріпильних отворів по колу. Таке виконання відповідає конструкції головної передачі важких мотоциклів МТ Дніпро, проте остаточний добір потрібно проводити за розібраним редуктором: у продажу трапляються пари з ведучими шестернями на 8, 9 і 10 зубців, тому поєднувати деталі різних варіантів не можна.

Що перевірити під час добору

• Кількість зубців. У цієї версії ведуча шестерня має 8 зубців. Додатково перерахуйте зубці веденого колеса та зіставте пару зі штатною схемою редуктора.
• Виконання хвостовика. Порівняйте довжину, діаметр посадкових ділянок, шліци та різьбові зони зі знятою ведучою шестернею.
• Посадку веденого колеса. Перевірте центральний діаметр, розташування кріпильних отворів і форму площини прилягання.
• Версію головної передачі. Самої назви мотоцикла недостатньо: попередні ремонти або перероблення могли змінити встановлене передатне відношення.
• Стан суміжних деталей. Перед складанням огляньте підшипники, ролики, втулки, регулювальні прокладки, кріплення та ущільнення редуктора.

Коли потрібна заміна

Підставою для розбирання головної передачі зазвичай стають гул, що посилюється, хрускіт, стукіт під час зміни навантаження, відчутний люфт або пошкодження зубців. Джерелом шуму можуть бути не лише шестерні, тому спочатку перевіряють підшипники, кріплення веденого колеса, стан посадок і регулювання зачеплення. Якщо зубці мають відколи, викришування, глибокі сліди зношення або пошкоджену контактну поверхню, ведучу й ведену шестерні встановлюють узгодженим комплектом. Поєднання нової шестерні зі зношеним колесом ускладнює правильне налаштування контакту та може не усунути сторонній шум.

Установлення та регулювання

Монтаж конічної пари потребує ретельного очищення картера й перевірки всіх посадкових місць. Після встановлення регулюють взаємне положення ведучої та веденої шестерень, бічний зазор і підшипникові з’єднання. Для головної передачі мотоциклів Дніпро ремонтний посібник зазначає бічний зазор між зубцями 0,1–0,3 мм. Зачеплення додатково перевіряють за відбитком на контактних поверхнях зубців: пляма контакту має відповідати схемі регулювання, а зібраний механізм повинен обертатися плавно, без заклинювання.

Регулювальні прокладки не можна переставляти без подальшого вимірювання зазору та перевірки контакту. Після складання контролюють легкість обертання, відсутність осьового люфту, надійність кріплення й герметичність сальникових з’єднань. Роботи бажано виконувати з вимірювальним інструментом і посібником для конкретної модифікації редуктора. Правильно дібрана та відрегульована пара забезпечує штатне передавання обертання від карданного вала до заднього колеса без перекосу зубців і надмірного навантаження на підшипники.
