Привід спідометра Honda Lead NH50M/NH90M ST

Привід спідометра Honda Lead NH50M/NH90M ST

Механічний редуктор призначений для скутерів Honda Lead із кодами моделі NH50M та NH90M. Деталь установлюється біля переднього колеса й передає його обертання на гнучкий трос, з’єднаний зі спідометром. Завдяки цьому прилад отримує механічний сигнал, потрібний для відображення швидкості під час руху. Такий привід застосовують для відновлення штатної системи індикації після зношення, заклинювання або пошкодження встановленого редуктора.

Призначення та будова

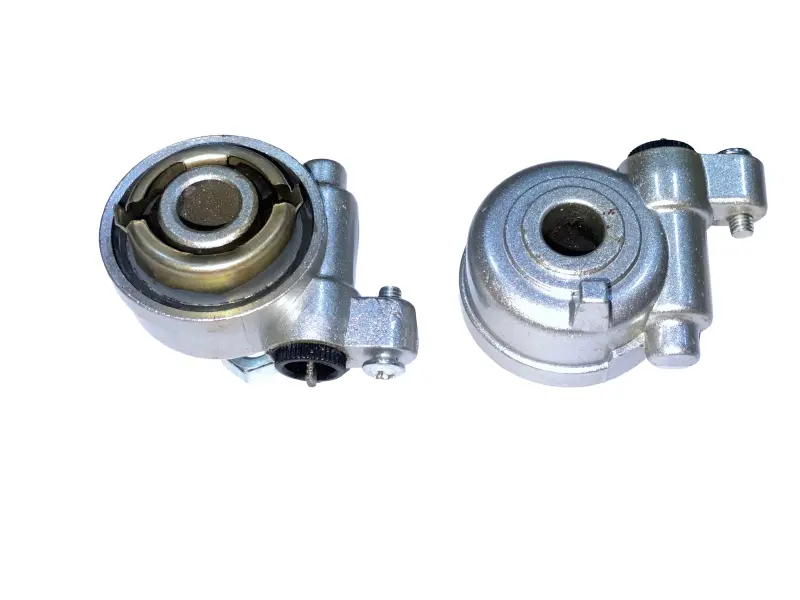

Привід має компактний круглий корпус із внутрішнім редукторним механізмом і бічним гніздом для приєднання троса спідометра. Внутрішня частина взаємодіє з приводом переднього колеса, а вихідний механізм обертає осердя троса. Корпус водночас утримує деталі редуктора в заданому положенні та забезпечує правильне розташування виходу троса відносно вилки й колеса.

Передавання показань повністю механічне: обертання починається на передньому колесі, проходить через редуктор і далі тросом надходить до приладу. Тому справність показань залежить не лише від самого спідометра. Якщо стрілка перестала рухатися, показання з’являються ривками або супроводжуються стороннім звуком, потрібно послідовно перевірити привід, трос і прилад. Заміна редуктора доцільна, коли причина несправності міститься в його корпусі, внутрішніх деталях або в місці приєднання троса.

Сумісність і підбір

Ця версія заявлена для Honda Lead NH50M та NH90M. Ці позначення відповідають сімействам Lead 50 AF20 і Lead 90 HF05. Під час замовлення слід орієнтуватися саме на код моделі скутера, а не лише на назву Honda Lead: в інших поколіннях серії використовуються приводи іншої форми та виконання.

• Модель: Honda Lead NH50M або NH90M.
• Пов’язані позначення: AF20 для Lead 50 та HF05 для Lead 90.
• Місце встановлення: вузол переднього колеса.
• Тип передавання: механічне, від колеса до троса спідометра.
• Виконання: привід-редуктор у корпусі з бічним приєднанням троса.

Перед монтажем варто зіставити нову та демонтовану деталі за діаметром отвору під вісь, посадковою частиною з боку колеса, розташуванням упора корпусу, напрямком виходу та способом фіксації троса. Ці точки визначають, чи зможе редуктор зайняти штатне положення без перекосу. Якщо на скутері змінювали переднє колесо, вилку або інші деталі ходової частини, сумісність потрібно оцінювати за фактично встановленою конфігурацією.

Рекомендації зі встановлення

Монтаж пов’язаний зі зняттям переднього колеса. Спочатку трос спідометра від’єднують від корпусу приводу, після чого звільняють вісь і знімають колесо відповідно до процедури обслуговування конкретного скутера. Під час складання внутрішні зачепи приводу мають правильно ввійти у відповідну частину колеса, а упор корпусу — зайняти передбачене положення. Не можна затягувати вісь, якщо корпус перекошений або не сів на місце: це може перешкоджати вільному обертанню та пошкодити сполучені деталі.

До остаточного складання очищують посадкові поверхні та перевіряють стан троса. Його осердя має вільно обертатися, наконечник — упевнено входити у вихід редуктора, а оболонка — надійно фіксуватися гвинтом. Після монтажу переднє колесо прокручують і перевіряють відсутність заїдання, зміщення корпусу та натягу троса під час повороту керма. Завершальну перевірку показань виконують упродовж короткої контрольної поїздки.

Привід ST підходить для ремонту штатного механічного спідометра Honda Lead NH50M/NH90M, коли потрібно замінити корпус редуктора в зборі. Точне зіставлення моделі та посадкової геометрії допомагає відновити передавання обертання без перероблення штатного вузла.
