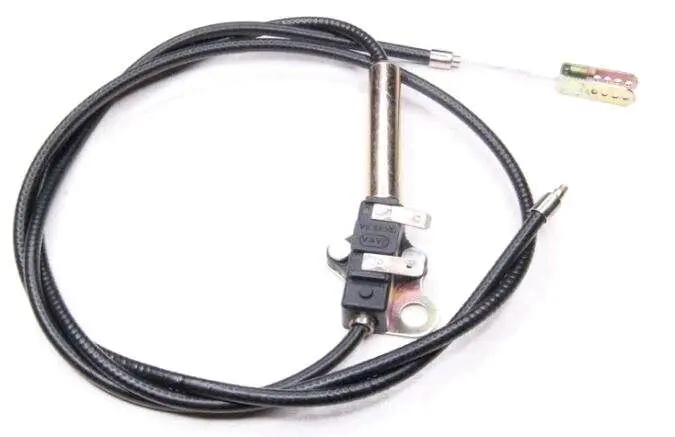

Троси вимикача стоп-сигналу перед/зад у зборі JAWA 634 VCH

Троси вимикача стоп-сигналу переднього та заднього гальма JAWA 634

Комплект VCH призначений для механічного керування спільним вимикачем стоп-сигналу на мотоциклі JAWA 634. У конструкції цієї моделі один вимикач з’єднаний тросами з переднім гальмівним важелем і заднім гальмівним приводом. Під час використання будь-якого з гальм відповідний трос діє на вимикач, після чого вмикається задній стоп-сигнал. Така схема дає змогу відновити передбачене для JAWA 634 спрацьовування ліхтаря від обох органів керування.

Товар являє собою зібрану систему з двох гнучких тросів у зовнішніх оболонках, вимикача, кронштейна та приєднувальних частин. Один трос прокладається до ручного важеля переднього гальма, другий з’єднується з приводом заднього гальма. Вимикач фіксується на мотоциклі штатним способом, а його виводи під’єднуються до проводки стоп-сигналу. Комплект належить саме до приводу вимикача світла та не замінює основний трос, який передає зусилля до гальмівного механізму колеса.

Призначення та принцип роботи

На JAWA 634 передній важіль і задня педаль діють на один спільний вимикач. Правильно встановлений механізм має замикати контакти на початку натискання важеля або педалі та повертатися у початкове розімкнене положення після відпускання гальма. Тому після заміни важливі не лише правильне прокладання оболонок, а й налаштування моменту спрацьовування. Надмірне попереднє натягнення може залишити стоп-сигнал увімкненим постійно, а недостатнє — спричинити запізнення або відсутність увімкнення.

Потреба в заміні зазвичай виникає через заїдання внутрішнього троса, пошкодження чи залом оболонки, обрив наконечника, нестабільну роботу вимикача або неможливість правильно відрегулювати стару систему. Одночасна заміна пов’язаних деталей зручна під час відновлення мотоцикла після тривалого простою, обслуговування керма або ремонту проводки в зоні розташування вимикача.

Що перевірити під час вибору

• Модель мотоцикла: комплект заявлений для JAWA 634; перед замовленням потрібно уточнити тип та виконання встановленої системи стоп-сигналу.
• Схему керування: на мотоциклі має застосовуватися спільний вимикач, який приводиться двома тросами від переднього важеля та заднього гальма.
• Точки кріплення: порівняйте форму кронштейна, закінчення обох тросів, місця фіксації оболонок і спосіб з’єднання з важелями.
• Маршрут прокладання: оболонки мають проходити штатною трасою без різких перегинів, натягнення під час повороту керма та контакту з гарячими або рухомими деталями.
• Електричне під’єднання: перевірте відповідність виводів вимикача роз’ємам проводки конкретного мотоцикла.

Установлення та регулювання

Перед демонтажем відключають живлення бортової системи, звільняють з’єднання тросів із переднім важелем і приводом заднього гальма, а потім від’єднують виводи та кріплення вимикача. Новий комплект установлюють за початковим маршрутом, зберігаючи плавні вигини оболонок. Троси не повинні натягуватися під час повного повороту керма або затискатися деталями мотоцикла.

Після закріплення привод регулюють так, щоб стоп-сигнал вмикався на самому початку натискання переднього важеля та задньої педалі, а після їх відпускання впевнено гаснув. Перевірку виконують окремо для переднього і заднього гальма. Далі контролюють вільне переміщення тросів, стійкість кронштейна та відсутність самовільного ввімкнення ліхтаря. Точне звіряння виконання й акуратне регулювання дають змогу повернути штатну роботу стоп-сигналу JAWA 634 без перероблення заводської схеми керування.
