ЦПГ Delta 100 Ø50 мм, посадковий діаметр 52,5 мм (TM)

Циліндро-поршнева група Delta 100 Ø50 мм

ЦПГ призначена для ремонту двигуна мопеда Delta 100 із діаметром циліндра 50 мм і посадковим діаметром 52,5 мм. Вона об’єднує основні деталі, які утворюють циліндр, забезпечують рух поршня та беруть участь у створенні компресії. Такий комплект застосовують у разі вираженого зношення циліндро-поршневої групи, коли встановлення лише нових кілець або окремого поршня вже не усуває причину несправності.

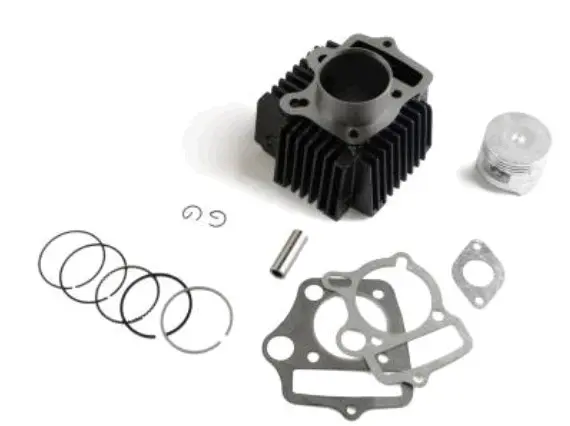

До складу входять циліндр із зовнішніми ребрами охолодження, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та прокладки. Підібрані між собою деталі спрощують комплексний ремонт: майстрові не потрібно окремо шукати циліндр, поршень і кільця одного номінального розміру. Прокладки призначені для складання сполучених частин двигуна, проте перед монтажем їхню форму й розташування отворів потрібно зіставити з розібраним мотором.

Коли потрібна заміна ЦПГ

Підставою для діагностики є зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата мастила, димність або сторонні звуки з боку циліндра. Причиною можуть бути задири на поверхні циліндра, зношення поршня та канавок, пошкодження кілець або надмірні зазори між сполученими деталями. Остаточне рішення приймають після розбирання, огляду й вимірювань: подібні ознаки також можуть виникати через стан клапанів, головки циліндра, системи живлення чи запалювання.

Що перевірити під час підбору

• Модель: комплект розрахований на конфігурацію Delta 100; лише зовнішньої подібності двигуна недостатньо для вибору.
• Діаметр циліндра: номінальний розмір цієї ЦПГ становить 50 мм.
• Посадковий розмір: діаметр посадкової частини становить 52,5 мм. Його потрібно звірити з отвором картера, адже у продажу є циліндри Ø50 мм з іншою посадкою, зокрема 54,3 мм.
• Геометрія з’єднань: порівняйте розташування шпильок, мастильних каналів, отворів і контури прокладок зі знятими деталями.
• Поршнева частина: до складання зіставте палець, висоту й форму поршня, розташування клапанних вибірок і напрямок монтажу зі старим комплектом та вимогами конкретного двигуна.

Позначення «100» і діаметр 50 мм не замінюють перевірку посадки 52,5 мм. Це особливо суттєво після попереднього ремонту або заміни картера: на мопеді могли встановити деталі іншої модифікації. Вимірювання старого циліндра та посадкового отвору допомагає уникнути ситуації, коли циліндр відповідає за внутрішнім діаметром, але не встановлюється в картер.

Рекомендації щодо встановлення

Перед складанням картер і головку очищають від залишків старих прокладок та забруднень, а канали перевіряють на вільний прохід. Поршневий палець і стопорні кільця встановлюють без перекосу; кожне стопорне кільце має повністю зайняти свою канавку. Кільця розміщують у призначених для них канавках з урахуванням порядку й орієнтації, а замки розводять відповідно до посібника з ремонту двигуна. Циліндр надягають обережно, не пошкоджуючи крайки кілець.

Під час ремонту перевіряють стан шатуна, посадку пальця, площини головки й картера, шпильки та різьбові з’єднання. Зазори, послідовність затягування і момент кріплення обирають за технічними даними конкретного двигуна: універсальні значення тут застосовувати не можна. Після першого запуску контролюють відсутність витоків і сторонніх шумів. Режиму початкового припрацювання дотримуються за інструкцією до мопеда, уникаючи тривалої роботи з високим навантаженням до завершення перевірки складеного двигуна.

ЦПГ Delta 100 Ø50 мм із посадкою 52,5 мм підходить для планового відновлення відповідної конфігурації двигуна та дає змогу замінити основні зношені деталі циліндрової частини одним узгодженим набором. Для точного замовлення варто заздалегідь підтвердити три ключові ознаки: модель двигуна, внутрішній діаметр 50 мм і посадковий розмір 52,5 мм.
