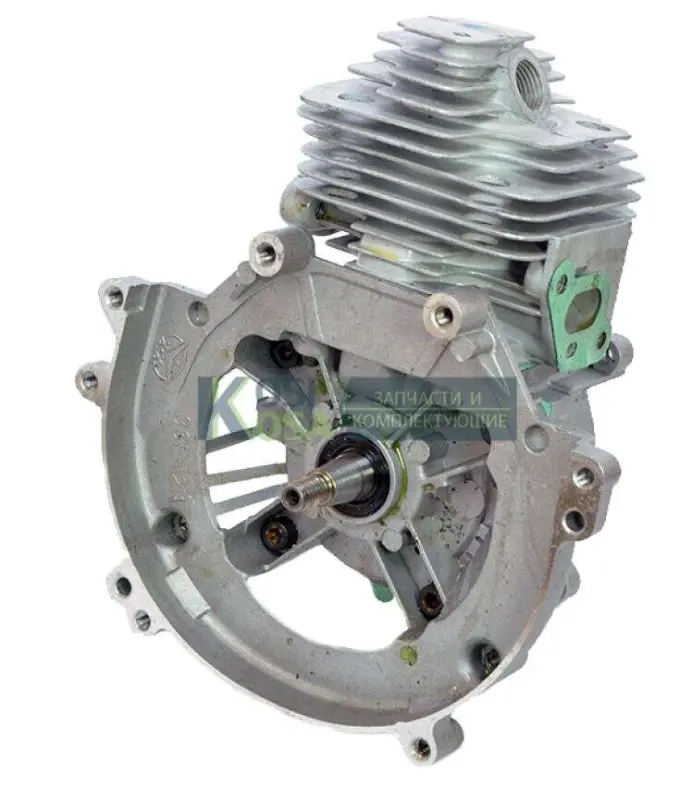

Картер двигуна мотокоси 1E36F у зборі з колінвалом, сальниками та ЦПГ Winzor

Картер двигуна мотокоси 1E36F у зборі Winzor

Комплект призначений для ремонту моторної частини мотокіс і бензинових тримерів із двигуном типу 1E36F. В одній конфігурації поєднані картер, колінчастий вал, сальники та циліндро-поршнева група. Такий формат підходить для відновлення двигуна, коли пошкодження охопило кілька пов’язаних деталей і встановлення лише нового циліндра, поршня або корпусу не усуває несправність повністю.

Картер є несучою частиною двигуна: у ньому розміщується колінвал, а до корпусу приєднуються циліндр та інші компоненти моторної частини. Колінчастий вал перетворює зворотно-поступальний рух поршня на обертання, яке далі передається на привод мотокоси. Сальники ущільнюють місця виходу вала з корпусу. Циліндро-поршнева група утворює ділянку, в якій рухається поршень і енергія згоряння паливної суміші перетворюється на механічний рух.

Склад вузла

• Картер двигуна — основа для розміщення та з’єднання деталей кривошипно-шатунного механізму.
• Колінчастий вал — установлений у картерній частині та пов’язаний із рухом поршня.
• Сальники — ущільнюють зони проходження колінвала крізь корпус.
• Циліндро-поршнева група — охоплює основні деталі ділянки циліндра та поршня.

Вузол постачається у зібраній конфігурації, проте не є повністю укомплектованим двигуном. Навісні деталі мотокоси, систему запалювання, карбюратор, глушник, зчеплення, стартер і кріплення потрібно оцінювати окремо відповідно до фактичної комплектації техніки, що ремонтується. Перед початком робіт порівняйте новий вузол зі знятим за розташуванням посадкових місць, формою корпусу, точками кріплення циліндра й навісних компонентів, а також за виконанням кінців колінвала.

Як правильно підібрати

Основний критерій вибору — тип двигуна 1E36F. Подібної форми корпусу недостатньо: у мотокіс близької потужності трапляються різні виконання картерів, циліндрів і валів. Звірте позначення двигуна з технічною документацією інструмента, після чого зіставте конфігурацію старого вузла. Особливу увагу приділіть кріпленню до штанги, розташуванню впускного та випускного вікон, посадці деталей із боку маховика і зчеплення, різьбі та виступним ділянкам колінчастого вала.

Комплект доцільно використовувати у разі тріщин або деформації картера, пошкодження посадкових зон, зношення колінвала чи несправностей циліндро-поршневої групи. Перед заміною потрібна діагностика, адже втрата потужності, сторонній шум, нестабільна робота та зниження компресії можуть мати різні причини. Перевірка стану карбюратора, запалювання, глушника, зчеплення й ущільнень допомагає визначити повний перелік деталей для ремонту.

Рекомендації зі встановлення

Монтаж слід виконувати на очищеному двигуні, не допускаючи потрапляння абразиву та забруднень усередину картера й циліндра. Сполучувані поверхні, прокладки, кріплення та навісні деталі оглядають до складання. Болти затягують рівномірно, без перекошування корпусу та циліндра. Після приєднання необхідних компонентів колінвал провертають вручну: рух має залишатися вільним, без заклинювання та вираженого опору. Остаточне складання і перший запуск виконують із дотриманням вимог виробника конкретної мотокоси.

Картер 1E36F Winzor розрахований на ремонт мотокоси або тримера з відповідним типом двигуна та дає змогу замінити взаємопов’язаний блок картерної й циліндро-поршневої частин. Точне звіряння виконання перед монтажем допомагає уникнути невідповідності кріплень та інтерфейсів із деталями конкретної техніки.
