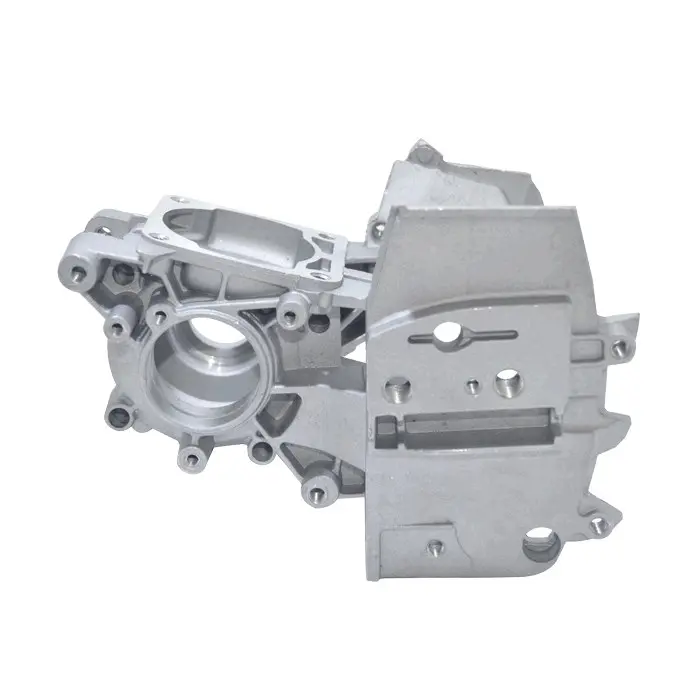

Картер бензопили Goodluck GL3800

Картер двигуна бензопили Goodluck GL3800

Корпусна деталь призначена для ремонту бензопили Goodluck GL3800. Картер утворює нижню частину двигуна, вміщує колінчастий вал і його підшипники, а також бере участь у формуванні герметичної кривошипної камери. Від стану посадкових місць, привалкових поверхонь і кріплень залежить правильне взаємне розташування деталей двигуна. Такий картер обирають під час відновлення пили після механічного пошкодження корпусу, зношення посадок або порушення герметичності.

Призначення та конструкція

У конструкції передбачені оброблені посадкові зони, отвори для кріплення та елементи корпусу, потрібні для монтажу суміжних деталей бензопили. Ребристі ділянки підсилюють корпус у місцях, де необхідно зберегти його геометрію. Картер слугує базою під час складання двигуна: у ньому розташовуються опори колінвала, а зверху встановлюються компоненти, пов’язані з циліндро-поршневою групою. Тому справність корпусу важлива не лише для фіксації деталей, а й для стабільної роботи двигуна після ремонту.

Причиною заміни можуть бути тріщини, відколи, деформація, пошкоджена різьба, розбиті посадки під підшипники або дефекти площин сполучення. Підсмоктування повітря через пошкоджений корпус чи негерметичний стик здатне спричиняти нестійку роботу мотора та ускладнювати його нормальне налаштування. Люфт у посадках підшипників також негативно впливає на положення колінвала й прискорює зношення пов’язаних деталей. Якщо старий картер має такі пошкодження, встановлення справного корпусу дає змогу відновити правильну основу для подальшого складання двигуна.

Що перевірити під час добору

• Модель бензопили. Деталь розрахована на Goodluck GL3800; лише назви Goodluck без індексу 3800 недостатньо для точного вибору.
• Форму корпусу. Порівняйте загальний контур, розташування виступів, ребер і відкритих порожнин зі знятою деталлю.
• Посадкові місця. Мають збігатися діаметр і розташування зон під колінвал, підшипники та суміжні компоненти.
• Точки кріплення. Перевірте кількість і взаємне розташування отворів, різьбових посадок та опорних майданчиків.
• Бік установлення навісних деталей. Зіставте місця монтажу компонентів приводу, мастильної системи та корпусних частин пили.
• Виконання ремонтованої пили. Серед бензопил одного класу трапляються зовні близькі корпуси, тому подібності за об’ємом двигуна чи загальним виглядом недостатньо.

Перед замовленням старий картер бажано очистити від тирси та масляних забруднень: так легше перевірити контури, отвори й стан поверхонь сполучення. Порівняння виконують за самою знятою деталлю та точним позначенням моделі бензопили. Не варто добирати корпус лише за назвою сімейства або однією точкою кріплення, адже відмінності можуть розташовуватися на протилежному боці.

Установлення під час ремонту

Заміна картера потребує розбирання двигуна й акуратного перенесення придатних компонентів. До складання перевіряють колінвал, підшипники, ущільнення, різьби та кріплення: встановлення зношених деталей у новий корпус може не усунути початкову несправність. Поверхні сполучення очищають без пошкодження площин, а герметизацію і порядок затягування виконують відповідно до вимог конкретної бензопили. Кріплення затягують рівномірно, щоб не створювати перекосу корпусу.

Після складання необхідно переконатися, що колінвал обертається вільно, встановлені деталі не торкаються корпусу, а з’єднання зберігають герметичність. Перший запуск виконують лише після повного складання та перевірки систем бензопили. Картер Goodluck GL3800 підходить для капітального ремонту, коли локальне відновлення пошкодженого корпусу не забезпечує надійних посадок і правильної геометрії двигуна.
