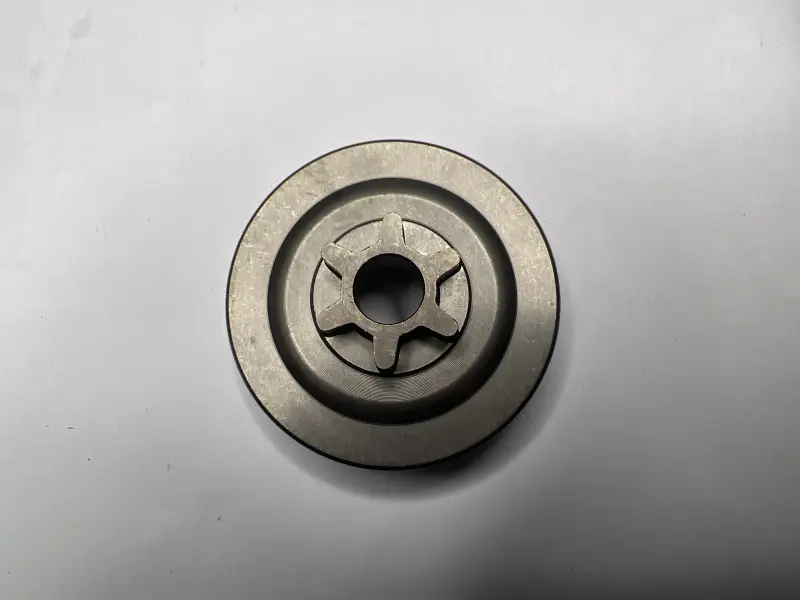

Чашка зчеплення з ведучою зірочкою KOSA для STIHL MS 170/180, 3/8″ P, 6 зубців

Чашка зчеплення KOSA для бензопил STIHL MS 170 і MS 180

Чашка зчеплення з інтегрованою ведучою зірочкою передає обертання від відцентрового зчеплення до пиляльного ланцюга. Коли двигун набирає оберти, колодки зчеплення притискаються до внутрішньої поверхні чашки, обертають її, а зірочка переміщує ведучі ланки ланцюга вздовж паза шини. Деталь призначена для ремонту бензопил STIHL MS 170 і MS 180 з ланцюговою гарнітурою відповідного виконання.

У цій конструкції барабан і профільна зірочка утворюють одну деталь. Таке виконання замінюється повністю: окремо переставити зношений зубчастий вінець неможливо. Шість зубців розраховані на ланцюг із кроком 3/8″ P — низькопрофільний варіант гарнітури, що застосовується на зазначених моделях. Відповідність кроку має принципове значення: зірочка, ланцюг і шина повинні утворювати узгоджений комплект, інакше ведучі ланки не входитимуть у зубчастий профіль належним чином.

Коли потрібна заміна

Ведуча зірочка поступово зношується разом із ланцюгом і шиною. Підставою для перевірки є виразні канавки на зубцях, нерівномірне вироблення, задирки, пошкодження внутрішньої поверхні барабана або помітне відхилення під час його обертання. Зношений профіль гірше сполучається з ведучими ланками, тому новий ланцюг на старій зірочці також може рухатися неправильно та втрачати ресурс швидше.

Сторонній металевий шум, ривки ланцюга під час набору обертів і нестабільний рух гарнітури потребують перевірки не лише чашки. Одночасно оглядають саме зчеплення, голчастий підшипник, шайбу, стопорне кільце, привод мастильного насоса, ланцюг і шину. Такий огляд дає змогу знайти причину несправності та не залишити пошкоджені суміжні деталі у зібраному механізмі.

Що перевірити під час добору

• Модель бензопили: деталь добирають для STIHL MS 170 або MS 180 із відповідним варіантом привода ланцюга.
• Тип зірочки: використано цільну профільну зірочку, об’єднану з чашкою зчеплення, а не барабан під окремий знімний вінець.
• Крок ланцюга: виконання розраховане на 3/8″ P; позначення 3/8″ P і звичайного 3/8″ не є взаємозамінними.
• Кількість зубців: ведуча зірочка має шість зубців.
• Посадка: перед монтажем зіставляють центральний отвір, загальну форму, висоту чашки та розташування елементів привода з раніше встановленою деталлю.

Якщо бензопилу раніше переобладнували під іншу ланцюгову гарнітуру, перевірки самої назви моделі недостатньо. Потрібно визначити фактично встановлений крок ланцюга та тип барабана. Якщо хоча б один із ключових параметрів не збігається, необхідна зірочка іншого виконання або узгоджена заміна всієї гарнітури.

Установлення та обслуговування

Для заміни двигун зупиняють, після охолодження знімають кришку ведучої зірочки, ланцюг і шину. Далі демонтують стопорне кільце та шайбу, після чого чашку знімають із хвостовика колінчастого вала разом із голчастим підшипником. Посадочне місце очищають, а підшипник оглядають і змащують придатним сервісним мастилом. Після встановлення чашку повертають приблизно на один оберт, щоб її привод правильно з’єднався з приводом мастильного насоса, потім установлюють шайбу та стопорне кільце.

Перед запуском перевіряють вільне обертання чашки за вимкненого двигуна, надійність фіксації кільця, правильне розташування ланцюга на зірочці та шині, натяг ланцюга й надходження мастила до гарнітури. Якщо підшипник, шайба або фіксатор мають пошкодження, їх добирають окремо за моделлю пилки. Чашка KOSA підходить для планового ремонту привода ланцюга MS 170/180 і дає змогу відновити узгоджену роботу зчеплення, зірочки та пиляльної гарнітури за умови правильного добору й монтажу.
