Бічна кришка зчеплення бензопили St M 180 KOSA

Бічна кришка зчеплення для бензопили St M 180 KOSA

Кришка встановлюється з боку шини та закриває ділянку зчеплення і ведучої зірочки бензопили серії St M 180. Вона утворює зовнішню частину корпусу біля ланцюгового привода, бере участь у фіксації напрямної шини та захищає розташовані під нею деталі від прямого потрапляння тирси й випадкових ударів. Це корпусна деталь, а не саме зчеплення: вона не передає обертання від двигуна, проте потрібна для правильного складання різальної гарнітури.

Конструкція та призначення

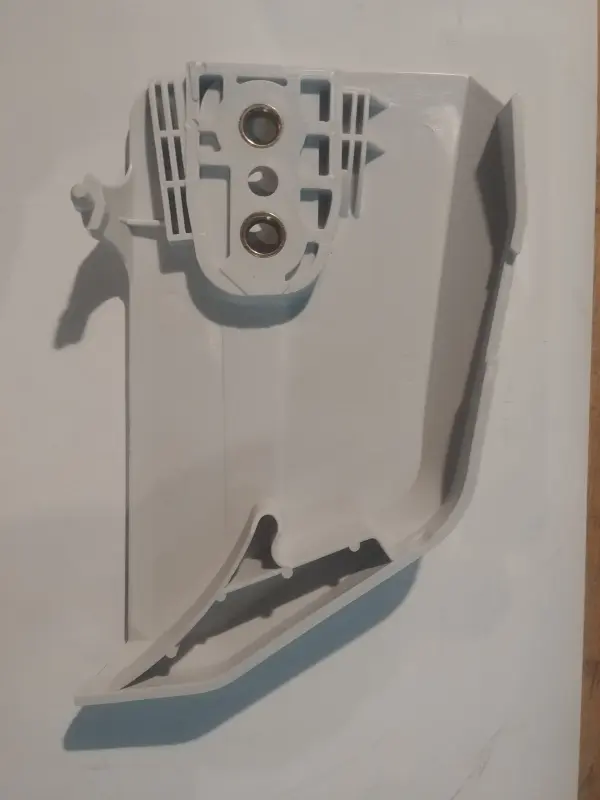

Кришка має білий колір і видовжений нижній контур, узгоджений із бічною частиною пилки. У верхній зоні передбачені вентиляційні прорізи, а на лицьовому боці розташовані два монтажні отвори з металевим обрамленням. Така конфігурація призначена для варіанта кріплення у двох точках. Геометрія внутрішнього боку має відповідати посадковим ділянкам корпусу, розташуванню шпильок, напрямних і механізму натягування ланцюга.

Після затягування кріплення кришка притискає шину до корпусу пилки. Тому цілісність посадкової площини й монтажних отворів впливає на стабільне положення шини та збереження відрегульованого натягу ланцюга. Нижня частина закриває простір поряд із ланцюгом і зірочкою, де під час роботи накопичуються тирса та забруднення. Для обслуговування кришку знімають, щоб отримати доступ до шини, ланцюга, ведучої зірочки та зчеплення.

Коли потрібна заміна

• корпус тріснув або деформувався після удару чи зіскакування ланцюга;
• краї монтажних отворів пошкоджені, через що кришка не притискається рівномірно;
• зношена внутрішня контактна поверхня, що прилягає до шини;
• деталь не сідає врівень, зміщується або заважає нормальному регулюванню натягу;
• штатну кришку втрачено під час розбирання чи ремонту бензопили.

Використання пошкодженої корпусної деталі може супроводжуватися нещільною посадкою шини, зміною натягу та потраплянням більшої кількості забруднень у ділянку привода. Перед заміною варто оглянути шпильки, натягувач, шину й прилеглу частину корпусу: нова кришка не усуне несправності цих деталей.

Як перевірити сумісність

Основний орієнтир для підбору — бензопила серії St M 180 і виконання кришки KOSA. Самого номера серії недостатньо, адже пилки однієї модельної лінійки можуть мати різні способи натягування та кріплення бічної частини. Порівняйте стару деталь за загальним контуром, двома монтажними отворами, їхнім взаємним розташуванням, формою нижньої частини, розміщенням вентиляційних прорізів і внутрішніми напрямними. Окремо перевірте, чи застосований на вашій пилці звичайний гвинтовий натягувач або система швидкого натягування: кришки для цих виконань конструктивно відрізняються.

Також потрібно зіставити розташування деталей гальмівного механізму. Якщо стара кришка має інше внутрішнє компонування, одну точку кріплення замість двох або вбудований регулятор швидкого натягування, ця версія не підходить без додаткового підтвердження сумісності. Колір і зовнішня подібність не замінюють перевірку посадкової геометрії.

Встановлення та перевірка після ремонту

Роботи виконують із зупиненим і охолодженим двигуном. Перед зняттям бічної частини відпускають гальмо ланцюга, послаблюють натяг і кріплення, а потім знімають кришку разом із шиною та ланцюгом у порядку, передбаченому інструкцією пилки. Посадкову ділянку очищають від тирси та перевіряють, чи вільно входять напрямні й натягувач у відповідні місця.

Під час складання ланцюг укладають на ведучу зірочку та в паз шини, після чого встановлюють кришку без перекосу. Кріплення спочатку наживляють, регулюють натяг із піднятим носком шини, а потім рівномірно затягують. Кришка повинна прилягати до корпусу по контуру, не затискати ланцюг і не перешкоджати регулюванню. Перед запуском перевіряють посадку шини, правильність напрямку ланцюга та його натяг відповідно до настанови бензопили.
