Корпус-картер бензопили KOSA для ST MS 180

Корпус-картер бензопили KOSA для ST MS 180

Корпус-картер призначений для відновлення бензопили сімейства ST MS 180 у разі пошкодження її основної несної частини. На корпусі розміщуються двигун і пов’язані з ним деталі, масляний насос, паливний та масляний баки, компоненти антивібраційного кріплення, руків’я і зовнішні панелі пили. Від правильної геометрії цієї основи залежить взаємне положення встановлених компонентів, тому деталь добирають не лише за назвою моделі, а й за виконанням ремонтованого інструмента.

Призначення та особливості конструкції

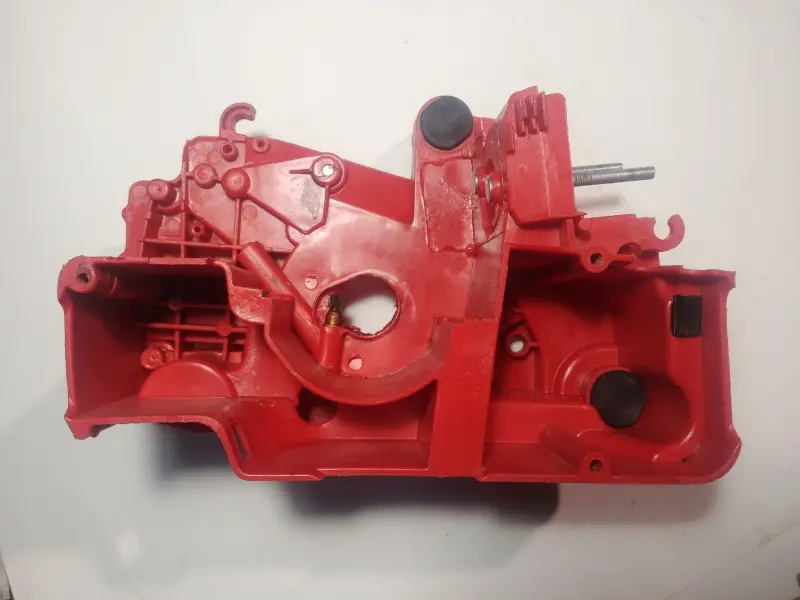

Це формований корпус двигуна з передбаченими посадковими зонами, отворами, напрямними й точками кріплення деталей бензопили. Конструкція виконана в червоному кольорі та має металеві кріпильні компоненти, а також круглі й фігурні посадкові ділянки. Деталь утворює центральну основу пили: до неї приєднуються двигун, система змащування ланцюга, руків’я, стартер, захисні панелі та інші компоненти, які знімають під час розбирання інструмента.

Корпус-картер використовують під час ґрунтовного відновлення пили після удару, перегрівання або тривалої експлуатації. Заміна доречна за наявності тріщин, деформації, зламаних вушок, пошкоджених різьбових чи посадкових місць, через які двигун, руків’я або облицювання вже не закріплюються у штатному положенні. Нова основа також потрібна, якщо відновлення пошкодженого пластику не забезпечує точного суміщення кріплень і каналів.

Що перевірити під час добору

Позначення ST MS 180 є головним орієнтиром сумісності, проте бензопили цієї серії мають різні виконання. Перед замовленням порівняйте старий корпус і нову деталь за загальною формою, розташуванням отвору під двигун, кріпленнями руків’я та стартера, посадкою масляного насоса, місцями встановлення баків, захисних панелей і антивібраційних деталей. Окремої уваги потребують кількість і положення шпильок, конфігурація виступів та пазів, а також форма ділянок з боку зчеплення і пускового механізму.

• Зіставте повне позначення моделі та варіант виконання бензопили.
• Перевірте розташування всіх отворів, шпильок, вушок і напрямних.
• Порівняйте посадкові місця двигуна, масляного насоса, баків та руків’я.
• Уточніть склад придбаної позиції: насос, амортизатори, шланги, кріплення та інші навісні деталі можуть бути окремими комплектувальними.
• До складання огляньте компоненти, які переноситимуться зі старого корпусу, та замініть пошкоджені ущільнення, шланги або кріплення.

Установлення під час ремонту

Для заміни потрібно розібрати значну частину бензопили та послідовно перенести справні компоненти на новий корпус. Перед монтажем очищують спряжені поверхні, перевіряють стан кріплення, гумових опор, паливних і масляних шлангів. Двигун та навісні деталі встановлюють без перекосу, стежачи за вільним проходженням тяг, шлангів і привода масляного насоса. Гвинти затягують відповідним інструментом із зусиллям, передбаченим для конкретного з’єднання, щоб не пошкодити формовані посадки.

Після складання перевіряють стійкість двигуна та руків’я, роботу органів керування, відсутність витоків пального й мастила, правильне положення шлангів і подавання мастила на пиляльну гарнітуру. Такий контроль допомагає виявити помилку монтажу до повного навантаження. Корпус-картер KOSA підходить для ремонту ST MS 180, коли початкова основа втратила геометрію або має пошкодження кріплень; точне порівняння зі знятою деталлю дає змогу вибрати потрібне виконання та без зайвих переробок повернути бензопилі штатне компонування.
